MAX17599

低IQ、広入力範囲アクティブクランプ電流モードPWMコントローラ

すべて表示 showmore-icon

アクティブクランプリセット内蔵のピーク電流モードコントローラが、スイッチング損失を減らし効率を向上

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.57
特長
  • アクティブクランプ、ピーク電流モードフォワードPWMコントローラ
  • UVLOの起動電流:20µA
  • 入力電源動作範囲:4.5V~36V (MAX17599)
  • 設定可能な入力低電圧ロックアウト
  • 設定可能な入力過電圧保護
  • 設定可能なスイッチング周波数:100kHz~1MHz
  • スイッチング周波数同期
  • 設定可能な周波数ディザリングによって低EMIスペクトラム拡散動作を実現
  • 設定可能なデッドタイム
  • 調整可能なソフトスタート
  • 設定可能なスロープ補償
  • 高速サイクル単位のピーク電流制限
  • 内部リーディングエッジ電流検出ブランキング:70ns
  • ヒカップモード出力短絡保護
  • ソフトストップによってクランプコンデンサ放電を適正に制御可能
  • 負のクランプスイッチ電流制限
  • 鉛フリーの16ピンTQFN (3mm x 3mm)
  • 動作温度範囲:-40℃~+125℃
製品概要
show more Icon

低IQ、アクティブクランプ電流モードPWMコントローラのMAX17598/MAX17599は、広入力の絶縁/非絶縁型フォワードコンバータ産業用電源の設計に必要なすべての制御回路を備えています。MAX17598は、ユニバーサル入力(整流された85V AC~265V AC)またはテレコム(36V DC~72V DC)電源に最適です。MAX17599は、低電圧産業用電源(4.5V DC~ 36V DC)用に最適化されています。
これらのデバイスは、補助MOSFET (クランプスイッチ)を駆動するAUXドライバを備えており、フォワードコンバータ用のアクティブクランプトランスリセットトポロジを実装することができます。このリセットトポロジには、スイッチでの電圧ストレスの軽減、より大きな許容磁束振幅によるトランスサイズの削減、および損失となるスナバ回路の排除による効率の向上を含む、いくつかの利点があります。AUXとメインドライバの間のプログラム可能なデッドタイムによって、ゼロ電圧スイッチング(ZVS)が可能です。
スイッチング周波数は、外付け抵抗を使用して、±8%の精度で100kHz~1MHzに設定可能です。これによって、磁気およびフィルタ部品の最適化が可能なため、小型かつコスト効率に優れた絶縁/非絶縁型電源を実現します。EMIの影響を受けやすいアプリケーションの場合、これらのICはプログラム可能な周波数ディザリング方式を備えており、低EMIスペクトラム拡散動作が可能です。
入力電源の起動電圧を設定してブラウンアウト状態時の正常動作を確保するために、入力低電圧ロックアウト(EN/UVLO)を備えています。EN/UVLO入力は、ICのオン/オフにも使用されます。入力過電圧(OVI)保護方式は、入力電源が最大許容値を超えるとレギュレータが確実にシャットダウンします。
突入電流を制御するために、これらのデバイスはレギュレータのソフトスタート時間を設定するSSピンを備えています。障害状態時の電力消費は、ヒカップ過電流保護(ヒカップモード)によって最小限に抑えられます。ソフトストップ機能が、デバイスがオフにされたときにクランプコンデンサを安全に放電させるため、コントローラは適正に制御された方法で再起動することができます。また、電流検出回路には負電流制限が提供されているため、動的動作状態下のクランプスイッチ電流を制限することができます。
SYNC機能は、ノイズの影響を受けやすいアプリケーションにおいて複数のコンバータを1つの共通の外部クロックに同期させるために提供されています。過熱フォルトは、サーマルシャットダウンをトリガし、信頼性の高いデバイス保護を実現します。これらのICは、16ピンTQFNパッケージ(0.5mmピン間隔)で提供されます。

アプリケーション

  • 産業用電源
  • 絶縁型バッテリチャージャ
  • サーバおよび組込みコンピューティング
  • テレコムおよびデータコム電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.57

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17599ATE+
  • HTML
  • HTML
MAX17599ATE+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2013

- 1345

ASSEMBLY

MAX17599ATE+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2013

- 1345

arrow down

ASSEMBLY

MAX17599ATE+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX17598EVKIT

MAX17598の評価キット

zoom

MAX17598EVKIT

MAX17598の評価キット

MAX17598の評価キット

機能と利点

  • 入力範囲:36V DC~72V DC
  • 絶縁型出力電圧:3.3V DC (8A)
  • ガルバニック絶縁:最大3000VRMS
  • スイッチング周波数:350kHz
  • 効率:最大93.6%
  • アクティブクランプフォワードコンバータトポロジ
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17598の評価キット(EV kit)は、アクティブクランプフォワードレギュレータ用のピーク電流モードコントローラを含んだ完全実装および試験済みの表面実装回路基板です。このEVキットは絶縁型の3.3V DC出力電圧に設定されており、最大8Aの電流を供給することができます。入力電圧範囲は36V DC~72V DCです。
このEVキットは、低自己消費電流および最大93.6%の効率を検証します。出力側に自己駆動同期補助MOSFETを備えた、アクティブクランプフォワードコンバータトポロジを使用して高効率を実現します。このEVキットは350kHzのスイッチング周波数で動作するように構成されています。表面実装型トランスは、起動後にICに給電するバイアス巻線を備えています。フォトカプラとトランスの組み合わせにより、入力と出力間に最大3000VRMSのガルバニック絶縁を提供します。
警告:このEVキットは高電圧で動作するように設計されています。このEVキットおよびそれに接続される機器には危険な電圧が存在します。このEVキットまたはそれに接続された電源に通電するユーザーは、注意深く安全手順に適切に従って高電圧電気機器の操作を行う必要があります。
重大な障害状態または故障状態では、このEVキットは大量の電力を消費し、その結果部品または部品の破片が非常に高速で機械的に飛散する可能性があります。人体への傷害のおそれを回避するため、このEVキットを注意して取り扱ってください。

アプリケーション

  • 産業用電源
  • 絶縁型バッテリチャージャ
  • サーバおよび組込みコンピューティング
  • テレコムおよびデータコム電源
リファレンス・デザイン

リファレンス・デザイン 8

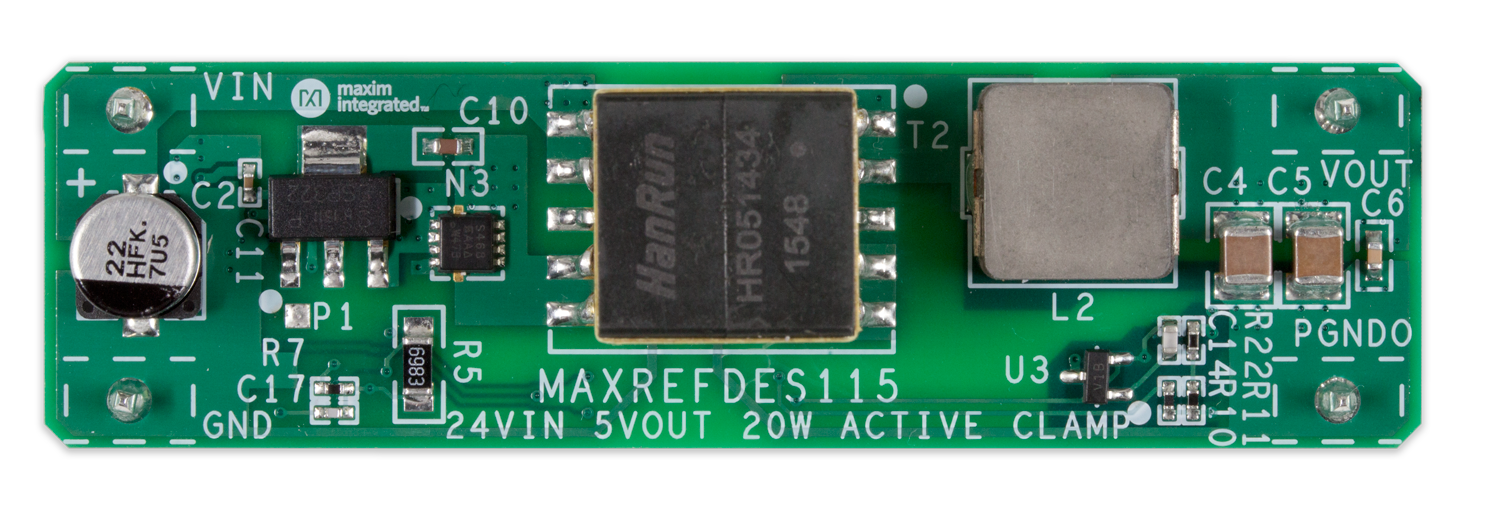

maxrefdes115cfig00

Isolated 24V to 5V 20W Power Supply

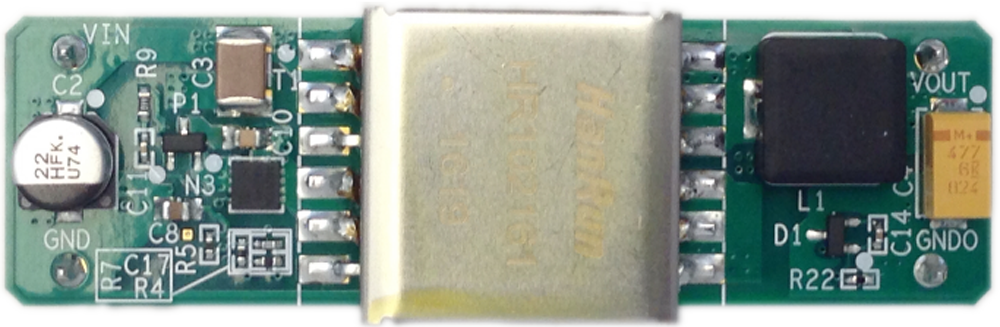

MAXREFDES121

Isolated 24V to 3.3V 33W Power Supply

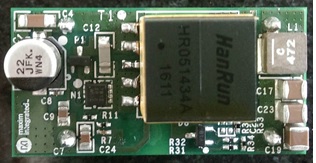

maxrefdes114fig00

Isolated 24V to 5V 10W Power Supply

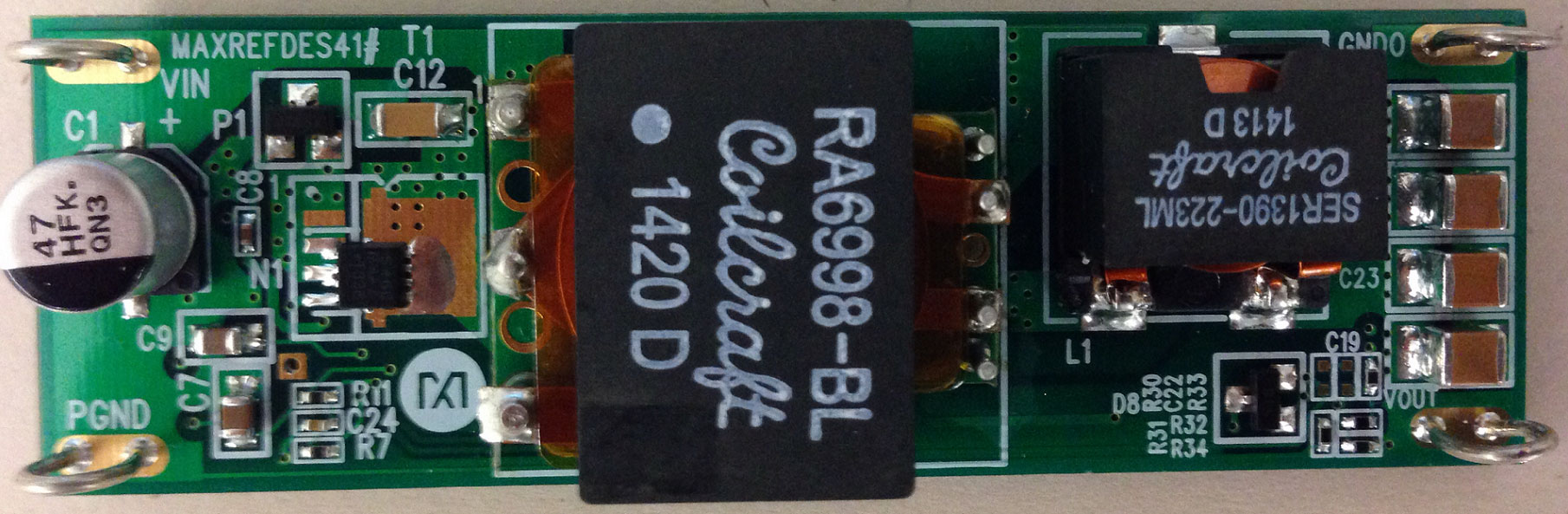

Figure 1. The MAXREFDES41 reference design block diagram.

Isolated 24V to 12V 40W Power Supply with Planar Transformer

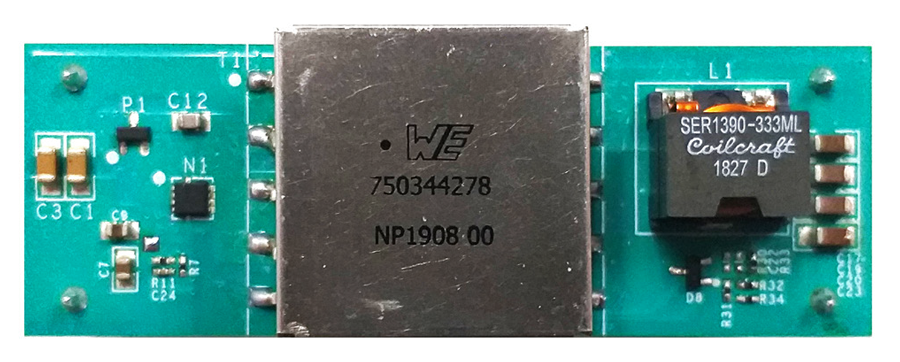

Figure 1. MAXREFDES1218 hardware.

24V, 3A Average Current, 4A Peak Current Active Clamp Forward DC-DC Converter Using the MAX17599

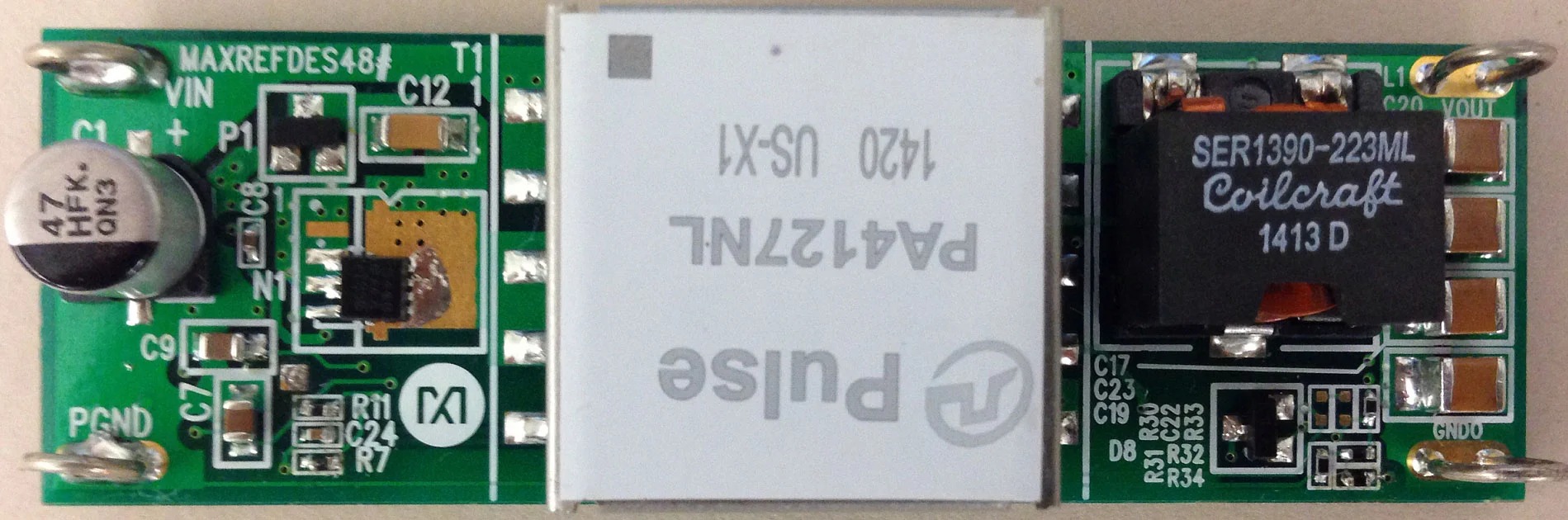

MAXREFDES48

Isolated 24V to 12V 40W Power Supply with EFD20 Core Transformer

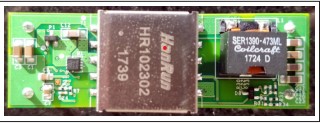

MAXREFDES1051

24V/2A, Active Clamp Forward DC-DC Converter Using MAX17599

zoomopens a dialog

MAXREFDES1051

24V/2A, Active Clamp Forward DC-DC Converter Using MAX17599

24V/2A, Active Clamp Forward DC-DC Converter Using MAX17599

機能と利点

  • 20µA Startup Current in UVLO
  • Programmable Input Under-Voltage Lockout
  • Programmable Input Over-Voltage Protection
  • Switching Frequency Synchronization
  • Adjustable Soft-Start
  • Programmable Slope Compensation
  • Fast Cycle-by-Cycle Peak Current Limit
  • 70ns Internal Leading Edge Current Sense Blanking
  • Hiccup Mode Output Short Circuit Protection
詳細なリファレンス・デザインを表示 external link

使用製品 1

設計および組み込みツール

pdf icon

ZIP

9.89 M

maxrefdes116-figure1

Isolated 24V to 5V 40w Power Supply
