MAX17557

製造中

4.5V～60V、同期整流ステップダウンコントローラ

産業用アプリケーションの設計柔軟性を可能にする広い入力電圧同期整流コントローラ

データシート (Rev. 2) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い動作範囲
    • 広入力電圧範囲：4.5V～60V
    • 広出力電圧範囲：0.8V～24V
    • 電流検出：RSENSEまたはインダクタDCR
    • 外部クロック同期付き可変周波数：100kHz～2.2MHz
    • 鉛(Pb)フリー、20ピンTQFN-EPパッケージ(4mm × 4mm)で提供
  • 電力効率を強化
    • ローインピーダンスゲートドライブによって高効率を実現
    • 軽負荷時のDCM動作
    • 補助ブートストラップLDO
  • 過酷な産業環境で信頼性の高い動作
    • 設定可能なソフトストップイネーブルまたはディセーブル機能
    • 可変ソフトスタート
    • 電流フォールドバックによって短絡状態でのMOSFETの発熱を抑制
    • 過熱保護
    • 高い工業用周囲動作温度範囲(-40℃～+125℃)およびジャンクション温度範囲(-40℃～+150℃)

MAX17557は、nMOSFETを駆動する同期整流ステップダウンコントローラです。このデバイスは、固定周波数、ピーク電流モードアーキテクチャを採用しています。

このICは、高精度用の外付け電流検出抵抗、またはシステム効率向上用のインダクタDCRのいずれかを使用する電流検出に対応しています。電流フォールドバックによって、短絡状態でのMOSFETの消費電力が抑制されます。

このICは、プリバイアス出力への単調な起動が可能です。このデバイスは強制パルス幅変調(PWM)、または断続コンダクションモード(DCM)動作を提供し、全負荷時および軽負荷時の高効率を実現します。このデバイスは設定可能なソフトストップイネーブル(SSTPEN)またはディセーブル機能を備えています。

このICは-40℃～+125℃の温度範囲で動作し、エクスポーズドパッドを備えた鉛(Pb)フリー、20ピンTQFNパッケージ(4mm × 4mm)で提供されます。

アプリケーション

  • コンピュータ数値制御
  • DC分散電源システム
  • 産業用電源
  • モーションコントロール
  • プログラマブルロジックコントローラ
MAX17557
4.5V～60V、同期整流ステップダウンコントローラ

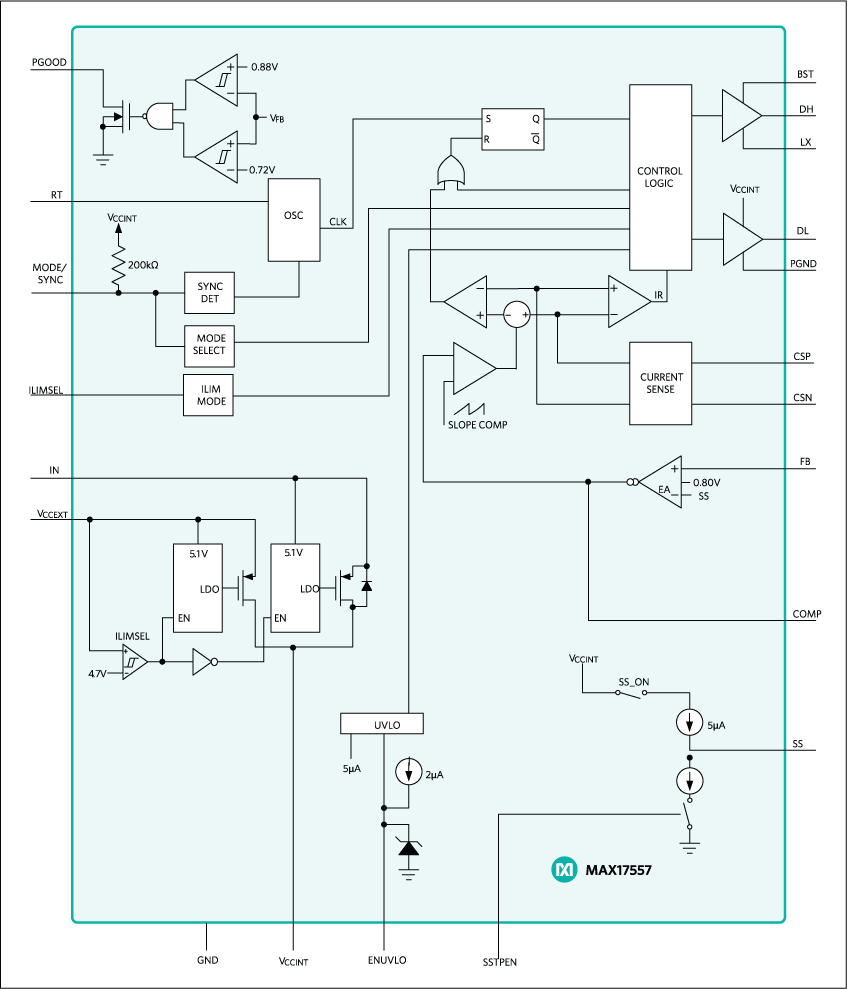

MAX17557：ファンクション(またはブロック)ダイアグラム
