MAX17544

製造中

4.5V～42V、3.5A、高効率、同期整流ステップダウンDC-DCコンバータ、内部補償付き

産業アプリケーションに最適な広入力電圧、3.5A内部FET同期整流バックコンバータ

データシート (Rev. 1) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$2.44
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 外付け部品数および総コストを削減
    • ショットキー不要—同期整流動作
    • 内部補償によって任意の出力電圧に対応
    • ソフトスタート内蔵
    • 全セラミックコンデンサ、小型レイアウト
  • DC-DCレギュレータの在庫数を削減
    • 広入力電圧：4.5V～42V
    • 可変出力：0.9V～0.9 x VIN
    • 外部同期を備えた可変スイッチング周波数：100kHz～2.2MHz
  • 消費電力を低減
    • ピーク効率：90%以上
    • PFM/DCMによって軽負荷効率の向上を実現
    • シャットダウン電流：2.8µA
  • 過酷な産業環境で信頼性の高い動作
    • ピーク電流制限保護
    • 出力電圧監視内蔵(アクティブローRESET)
    • 設定可能なEN/UVLOスレッショルド
    • プリバイアス負荷への単調な起動
    • 過熱保護
    • 高い工業用周囲動作温度範囲：-40℃～+125℃/ジャンクション温度範囲：-40℃～+150℃
MAX17544
4.5V～42V、3.5A、高効率、同期整流ステップダウンDC-DCコンバータ、内部補償付き

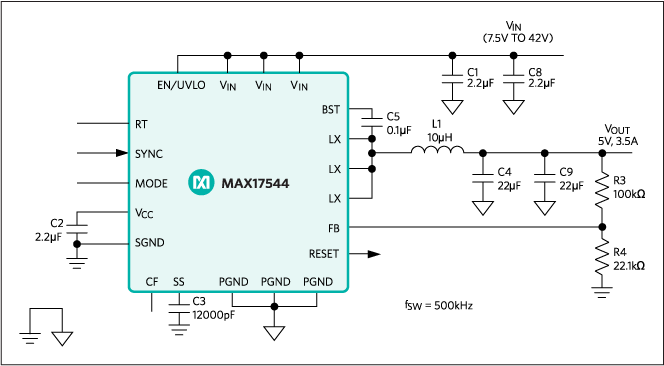

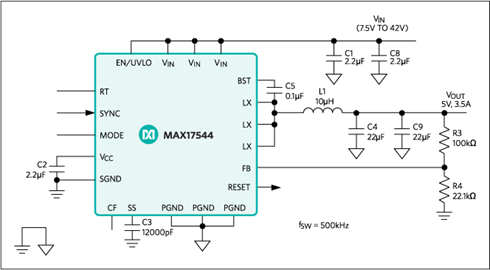

MAX17544：標準アプリケーション回路
