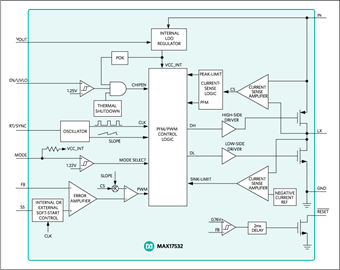

MAX17532

42V、100mA、超小型、高効率、同期整流ステップダウンDC-DCコンバータ、無負荷時の消費電流22µA

すべて表示 showmore-icon

高効率を実現する42V、低IQ同期整流バックレギュレータ

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.31
特長
  • 外付け部品数および総コストを削減
    • ショットキー不要の同期整流
    • 内部補償によって任意の出力電圧に対応
    • ソフトスタート内蔵
    • 全セラミックコンデンサ、小型レイアウト
  • DC-DCレギュレータの在庫数を削減
    • 広入力電圧:4V~42V
    • 可変出力:0.8V~0.9 x VIN
    • 外部同期を備えた可変スイッチング周波数:100kHz~2.2MHz
  • 消費電力を低減
    • 自己消費電流:22µA
    • ピーク効率:90%以上
    • PFMによって軽負荷効率の向上を実現
    • シャットダウン電流:1.2µA
  • 過酷な環境で信頼性の高い動作
    • ピーク電流制限保護
    • 出力電圧監視内蔵(アクティブローRESET)
    • 設定可能なEN/UVLOスレッショルド
    • プリバイアス負荷への単調な起動
    • 過熱保護
    • 高い工業用周囲動作温度範囲:-40℃~+125℃/ジャンクション温度範囲:-40℃~+150℃
製品概要
show more Icon

MOSFETを内蔵した高効率、高電圧、同期整流ステップダウンDC-DCコンバータのMAX17532は、4V~42Vの入力電圧範囲で動作します。このコンバータは最大100mAを供給可能で、0.8V~0.9 x VINの出力電圧を生成します。フィードバック(FB)電圧の精度は、-40℃~+125℃にわたって±1.75%以内です。

MAX17532はピーク電流モード制御を使用し、パルス幅変調(PWM)またはパルス周波数変調(PFM)モードでの動作が可能です。

このデバイスは、10ピンTDFNパッケージ(3mm x 2mm)および10ピンµMAX®パッケージ(3mm x 3mm)で提供されます。シミュレーションモデルが利用可能です。

類似製品のMAX17552のデータシートの日本語版がございますのでご参照ください。
