製品概要
機能と利点
- 最大4セルのリチウムイオン電池用スタンドアロン充電器
- バッテリレギュレーション電圧精度:±0.8%
- 低ドロップアウト:デューティサイクル98%
- 寿命に近いセルを安全に予備充電
- 連続的な電圧および温度監視
- シャットダウンバッテリ電流:< 1µA
- 入力電圧:最大+28V
- 安全タイマにより過充電を防止
- 入力電流制限
- パッケージ:省スペース28ピンQSOP
- 300kHz PWM発振器によりノイズを低減
- 変換効率:90%
製品概要

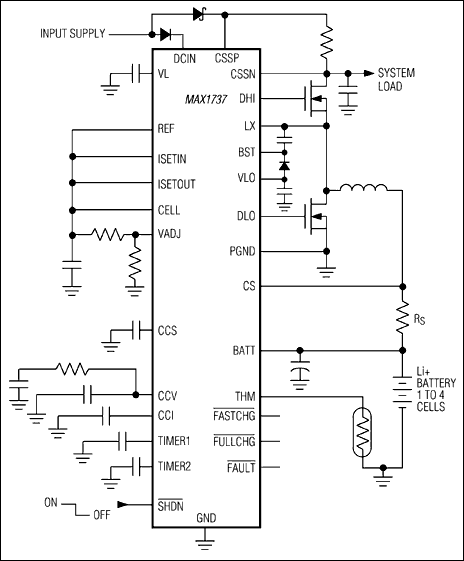

MAX1737は、1~4セルを充電するスイッチモードリチウムイオン(Li+)バッテリ充電器です。本製品は、安定化充電電流および安定化電圧(バッテリ端子における全電圧誤差は僅か±0.8%)を提供します。外部Nチャネルスイッチおよび同期整流器は、広い入力電圧範囲にわたって高い効率を提供します。内蔵安全タイマは、可変時間リミットに達すると自動的に充電を終了します。
MAX1737は、2つのループを使用して電圧設定ポイントおよび充電電流を制御します。この2つのループは、互いに協力しながら電圧レギュレーションと電流レギュレーションの間をなめらかに遷移します。もう1つの制御ループが入力ソースから流れる全電流を監視して、入力電源のオーバロードを防止します。このため、低コストのACアダプタの使用が可能です。
セル当たりのバッテリ電圧レギュレーションリミットは+4.0V~+4.4Vの間に設定されており、セルの数はピンストラップにより1~4に設定できます。バッテリ温度を外部サーミスタによって監視することにより、許容範囲を外れた場合に充電を止めることができます。
MAX1737は省スペースの28ピンQSOPパッケージで提供されています。評価キット(MAX1737EVKIT)を使用して設計時間を短縮することができます。
アプリケーション
- デスクトップクレードル充電器
- ハンドヘルド機器(PDA、パームトップ)
- Li+ (リチウムイオン)バッテリパック
- ノートブックコンピュータ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX1737 Reliability Data1/12/2023PDF156K
-
Efficiency Improvement in Battery Mode - MAX1737, MAX1757, MAX17583/10/2015
-
Charging Lithium Batteries with a Nonstandard Termination Voltage7/5/2011
-
Improving Accuracy of the MAX1737 Lithium-Ion Battery Charger6/23/2006
-
Reduce Component Count and Cut Costs by Disabling the MAX1737 Source-Current Loop12/16/2002
