MAX17062

TFT LCDステップアップDC-DCコンバータ

すべて表示 showmore-icon

アクティブマトリックス薄膜トランジスタ(TFT)液晶ディスプレイ(LCD)用、制御された電源電圧を提供する高性能ステップアップDC-DCコンバータ

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 効率:90%
  • 調整可能な出力:VIN~20V
  • 入力電源範囲:2.6V~5.5V
  • 入力電源低電圧ロックアウト
  • 端子設定可能な640kHz/1.2MHzスイッチング周波数
  • プログラマブルなソフトスタート
  • EMIの低減
  • FBレギュレーション電圧誤差:1%以下
  • 小型10ピンTDFNパッケージ
  • 熱過負荷保護

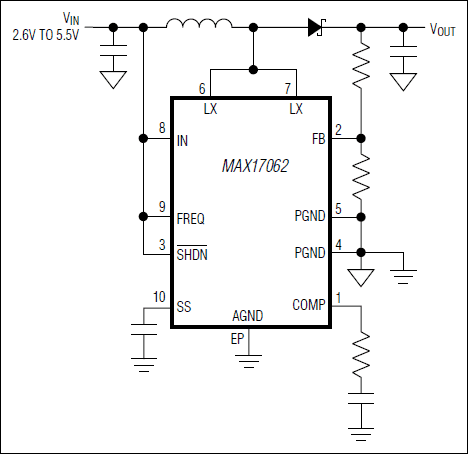

製品概要
show more Icon

MAX17062は、アクティブマトリックス薄膜(TFT)トランジスタ液晶ディスプレイ(LCD)用にレギュレートされた電源電圧を提供する高性能ステップアップDC-DCコンバータです。MAX17062は、電流モード、固定周波数、パルス幅変調(PWM)回路構成とnチャネルパワーMOSFETを組み合わせて、高効率で高速過渡応答を実現します。

ロジック入力端子(FREQ)を使用すると640kHzまたは1.2MHzの動作を選択することができます。スイッチング周波数が高いため、超小型インダクタと低ESRセラミックコンデンサを使用することができます。電流モードアーキテクチャによって、パルス負荷に対して高速に過渡応答します。補償端子(COMP)によってループの動特性をフレキシブルに調整することができます。22Vの内蔵MOSFETは、2.6V~5.5Vの入力電圧から最大20Vの出力電圧を生成することができます。ソフトスタートは、入力電流を緩やかに増加させて、外付けコンデンサで設定されます。

MAX17062は、10ピンTDFNパッケージで提供されます。

アプリケーション

  • LCDモニタパネル
  • LCD TVパネル
  • ノートブックコンピュータのディスプレイ
