MAX17019

高入力電圧クワッド出力コントローラ

すべて表示 showmore-icon

4出力電圧レギュレータ用、高集積電圧コントローラ、6mm x 6mmのパッケージ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 固定周波数、電流モードコントローラ
  • 入力範囲:5.5V~38V (ステップダウン)
  • 1つのステップダウンコントローラ
  • 1つの5AP-Pステップダウンレギュレータ内蔵
  • 1つの3AP-Pステップダウンレギュレータ内蔵
  • ダイナミックREFINを備えた1つの2Aソース/シンクリニアレギュレータ
  • BSTダイオード内蔵
  • 5V 50mAリニアレギュレータ内蔵
  • フォルト保護—低電圧、過電圧、サーマル、ピーク電流制限
  • 個別のイネーブル入力およびパワーグッド出力
  • 電圧制御ソフトスタート
  • ハイインピーダンスシャットダウン
  • シャットダウン電流:10µA (typ)
製品概要
show more Icon

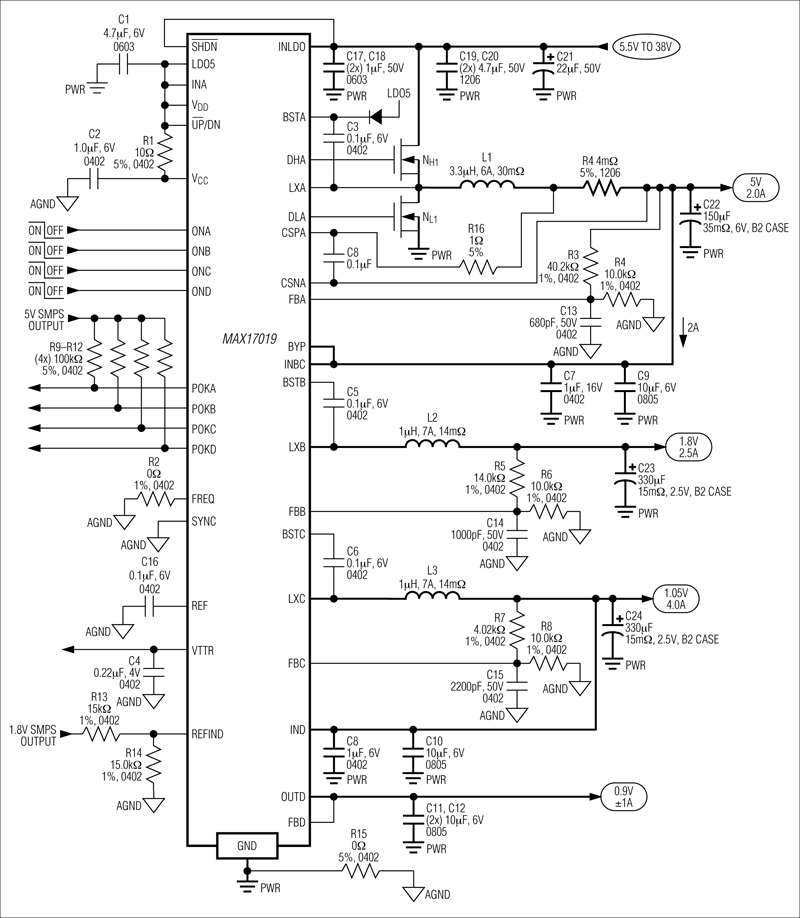

MAX17019は、高入力電圧クワッド出力コントローラ(最大38V)です。MAX17019は、4つの独立したレギュレータ(メインステージ、3AP-Pの内蔵ステップダウン、5AP-Pの内蔵ステップダウン、および2Aのソース/シンクリニアレギュレータ)出力を提供する、小型、低コストのコントローラです。入力電圧は最大38Vです。

内蔵のスイッチングレギュレータは、単一Li+ (リチウムイオン)セルまたは3.3V/5Vの主電源段から直接駆動可能な5Vの同期MOSFETを備えています。また、リニアレギュレータは2Aをソース/シンクし、DDR終端の要件をサポート、または固定出力電圧を生成することができます。

このステップダウンコンバータは、高速過渡応答を犠牲にしない、導入が容易なアーキテクチャのピーク電流モード、固定周波数制御方式を使用しています。また、このアーキテクチャは、ピーク電流制限保護およびパルススキップ動作をサポートし、軽負荷時の高効率を維持します。

別のイネーブル入力および独立したオープンドレインパワーグッド出力によって、柔軟性の高い電源シーケンスが可能となります。ソフトスタート機能は、出力電圧を徐々にランプアップさせることによって、突入電流を低減します。レギュレータは、ディセーブルになるとハイインピーダンス状態に入り、ローサイドMOSFETから出力を急速に放電することによって、負の出力電圧になるのを回避します。また、MAX17019は出力低電圧、出力過電圧、およびサーマルフォルト保護も内蔵しています。

MAX17019は、6mm x 6mm、48ピンTQFNパッケージで提供されています。

アプリケーション

  • 組込み制御システム
  • セットトップボックス
