MAX17005B

製造中止

1.2MHz、低コスト、高性能チャージャ

業界最高のスイッチング周波数のノートブックバッテリチャージャ

データシート (Rev. 1)

Viewing:

製品の詳細

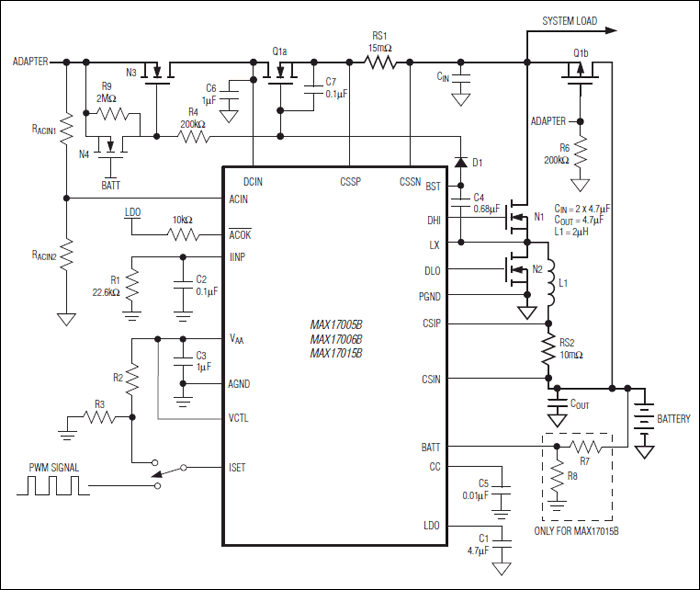

高いスイッチング周波数：1.2MHz
インダクタ電流リップル制御のアーキテクチャ
- 部品コストを削減
- 小型インダクタおよび出力コンデンサ
充電電圧精度：±0.4%
入力電流制限精度：±2.5%
充電電流精度：±3%
単一ポイント補償
モニタ出力　　
- 入力電流制限精度：±2.5%
- バッテリ放電電流：±2.5% (MAX17015Bのみ)
- ACアダプタ検出
アナログ/PWMの可変充電電流設定
3および4セル(MAX17005B)または2および3セル(MAX17006B)用、可変バッテリ電圧
可変バッテリ電圧：4.2V～4.4V/セル
サイクルごとの電流制限
- バッテリ短絡保護
- パルス充電の高速応答
- 高速のシステム負荷トランジェント応答
設定可能な充電電流：5A以下
nチャネルMOSFETによって自動システム電源選択
ブーストダイオード内蔵
入力電圧範囲：+8V～+26V

ドキュメント

データシート 1

MAX17005B-MAX17015B: 1.2MHz, Low-Cost, High-Performance Chargers Data Sheet (Rev.1) 10/20/2009

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
Product 1
MAX1535		高集積レベル2 SMBusバッテリチャージャ
スイッチング・バッテリ・チャージャ 3
MAX1645B	製造中	入力電流制限付き、あらゆるバッテリに対応したレベル2バッテリチャージャ
MAX1772	製造中	低コスト、あらゆるバッテリに対応したバッテリチャージャ用、ビルディングブロック
MAX1909	製造中	自動システム電源切替え付き、あらゆるバッテリに対応したバッテリチャージャ

評価用キット

MAX17005Bの評価キット

今すぐ購入詳細を表示

機能と利点

アナログ/PWMの入力充電電流設定
スイッチング周波数：1.2MHz (max)
設定可能な充電電流：3.5A (max)
入力/出力を監視
- アナログ入力充電電流設定電圧
- ACアダプタ入力電流
- ACアダプタの存在
システム電源の自動選択
バッテリ電圧：17.4V (max)
アダプタ入力動作：10V～25V
MAX17005B ICの内蔵ブーストダイオードを検証
サイクルごとの電流制限
あらゆるバッテリに対応したバッテリチャージャ
完全実装および試験済み

製品詳細

MAX17005Bの評価キット(EVキット)は、高集積のあらゆるバッテリに対応するバッテリチャージャ制御ICのMAX17005Bを備えた完全実装および試験済み表面実装PCBです。MAX17005BのEVキットは、内蔵同期ステップダウンコンバータMAX17005Bのハイサイドおよびローサイドスイッチング用の2つのシングルパッケージnチャネルMOSFET、およびメイン電源選択用の2つのnチャネルMOSFETと1つのpチャネルMOSFETを使用しています。

MAX17005BのEVキットは、システム負荷に給電しながら、同時に3～4セルLi+バッテリパックを充電することができます。通常動作時、このEVキット回路は、システム負荷に給電するメイン電源としてADAPTER入力またはバッテリを自動的に選択します。ADAPTER入力がメインソースとして選択され、このEVキットの入力電流制限を上回ると、システム負荷に優先的に供給するために、充電電流は自動的に低減されます。

このEVキットの入力ソース電流制限は4Aに設定されていますが、最大バッテリ充電電圧と充電電流スレッショルドはそれぞれ、最大17.4Vと3.5Aに設定することができます。スレッショルドは、内蔵回路を使用するか、アナログ信号をEVキット上の各テストポイントに接続することによって調整することができます。ディジタル出力信号(アクティブローACOK)は、ADAPTER入力ソースに有効なACアダプタ電圧があることを示します。MAX17005BのEVキットのPCBの定格は0℃～+70℃ですが、MAX17005B ICの定格は-40℃～+85℃です。

アプリケーション

ノートブックコンピュータ
充電式バッテリ付ポータブル機器
タブレットPC
