MAX16984A

製造中

車載高電流降圧コンバータ、USB保護/ホスト・チャージャ・アダプタ・エミュレータ内蔵

業界唯一の3.0A、1GHz車載USBチャージャ、スタンドアロンファームウェアアップデート可能

データシート (Rev. 5) 製品セレクション・テーブル
製品モデル
10
1Ku当たりの価格
最低価格：$2.96
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 内蔵のDC/DCおよびUSBホスト充電エミュレータによってカー・バッテリからポータブル機器に直接給電する1チップ・ソリューションを実現
    • 動作電圧：4.5V～28V (ロード・ダンプ40V)
    • 出力電流能力：5V、3.0A
    • 低IQ電流スキップおよびシャットダウン・モード
    • ソフトスタートによって突入電流を抑制
  • 低ノイズ機能によってAM帯域やポータブル機器への干渉を防止
    • 固定周波数動作：310kHz～2.2MHz
    • 無負荷時の強制PWMオプション
    • スペクトラム拡散によるEMI低減
    • 周波数同期用SYNC入出力
  • ポータブル機器に最適なUSB給電および通信
    • ユーザーが調整可能な電圧利得による5V～7Vの出力調整でケーブル補償が可能
    • ±5%精度のユーザー調整可能なUSB電流制限
    • 4Ω USB 2.0 1GHzデータ・スイッチ
    • Samsung/iPod/iPhone/iPad充電検出終端抵抗内蔵
    • USB BC1.2チャージング・ダウンストリーム・ポート(CDP)およびデディケーテッド・チャージング・ポート(DCP)モードに対応
    • 中国の通信業界標準規格YD/T 1591-2009に対応
    • USB On-the-Go仕様に準拠
    • 高速パススルー・モード(SDP)
  • 堅牢な設計によって車載環境での自動車システムおよびポータブル機器の安全性を維持
    • DC/DCコンバータのバッテリへの短絡保護
    • USB端子のバッテリへの短絡保護
    • ±15kV気中放電/±8kV接触放電ISO 10605*
    • ±15kV気中放電/±8kV接触放電IEC 61000-4-2*
    • ±15kV気中放電/±8kV接触放電(330Ω、330pF)*
    • I2Cバスを介した高度な診断
    • ソフトスタートによる突入電流の抑制
    • 過熱保護
    • 動作温度範囲：-40℃～+125℃
    • 32ピンTQFNパッケージ(5mm × 5mm)
MAX16984A
車載高電流降圧コンバータ、USB保護/ホスト・チャージャ・アダプタ・エミュレータ内蔵

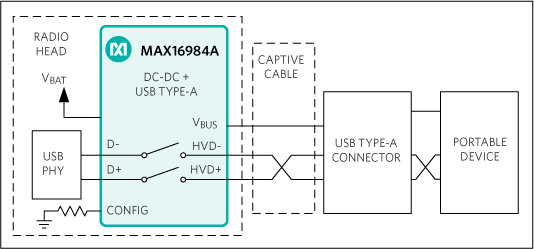

MAX16984A：簡易ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX16984AEVKIT

MAX16984Aの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 設定可能な充電検出モード
    • USB-IF BC1.2 CDP、DCP
    • Apple 2.4A
    • Samsung 2.0A
    • 中国のYD/T 1591-2009充電仕様
  • 内蔵DC/DCコンバータ(310kHz～2.2MHz)による自動USB電圧調整
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX16984Aの評価用キット(EVキット)は、USB Type-Aコントローラ内蔵車載高電流、高効率、ステップダウンDC/DCコンバータのMAX16984Aを実証します。さらに、このデバイスは低電圧トランシーバ用にESDおよびバッテリへの短絡保護を提供する1GHz帯域幅USB 2.0 D+/D-保護スイッチも内蔵しています。

MAX16984Aは、USB 2.0仕様、USB-IF BC1.2バッテリ充電仕様、Apple iPod/iPhone/iPad®およびSamsung®充電検出終端抵抗、および中国の通信業界標準規格YD/T 1591-2009に準拠したホスト・チャージャ・ポート検出回路を内蔵しています。

MAX16984Aはハイサイド電流検出および電圧調整回路を内蔵し、自動的なUSB電圧調整を提供して車載アプリケーションで使用される専用ケーブルでの電圧降下を補償します。

ステップダウン、同期整流式、DC/DCコンバータのMAX16984Aは最大28Vの連続電圧で動作し、最大40Vのロード・ダンプ過渡に対する保護を備えています。このコンバータは310kHz～2.2MHzの周波数にプログラム可能で、3Aを連続的に供給することができます。

このEVキットには、2.2MHz動作用に設定されたMAX16984AATJB/V+が実装されています。MAX16984Aのデータ・スイッチは、通常はファー・アイ・チューニングが不要で、このEVキットでは短絡で実装されています。

アプリケーション

  • 車載コネクティビティ
  • 車載ラジオおよびナビゲーション
  • 専用USB電源チャージャ
  • テレマティクス
  • ホストおよびハブアプリケーション用USBポート
MAX16984AEVKIT
MAX16984Aの評価キット
