MAX16929

製造中

車載用TFT LCD電源、ブーストコンバータおよびゲート電圧レギュレータ内蔵

あらゆる車載ディスプレイ電源要件にも適合する幅広いトリムオプションを提供する高電圧TFT LCD電源

データシート (Rev. 2) 製品セレクション・テーブル
製品モデル
14
1Ku当たりの価格
最低価格：$3.02
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 動作電圧範囲：4V～28V (バック)または3V～5.5V (ブースト)
  • 個別の28V入力バックコンバータがTFTバイアス電源回路と外部回路に給電
  • 最大18Vを供給する高出力(最大6W)ブースト出力
  • 1.8Vまたは3.3Vレギュレータは外付けnpnトランジスタで500mAを供給
  • 1つの正ゲート電圧レギュレータは28Vで20mAを供給可能
  • 1つの負ゲート電圧レギュレータ
  • 高周波数動作
    • 2.1MHz (バックコンバータ)
    • 2.2MHz (ブーストコンバータ)
  • フレキシブルなスタンドアロンシーケンス
  • True Shutdown™ブーストコンバータ
  • 6µA低電流シャットダウンモード(バック)
  • ソフトスタート内蔵
  • 温度過昇シャットダウン
  • 動作温度：-40℃～+105℃
MAX16929
車載用TFT LCD電源、ブーストコンバータおよびゲート電圧レギュレータ内蔵

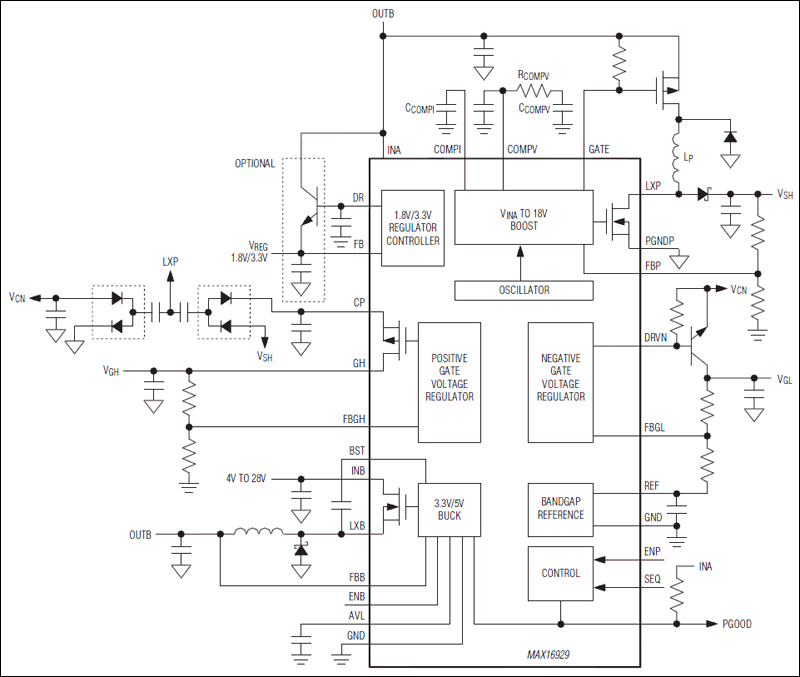

MAX16929：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LCD/CCD/OLED バイアス 1
MAX16928
製造中 車載用TFT LCD電源、ブーストコンバータおよびゲート電圧レギュレータ内蔵
Product 1
MAX16927
車載用TFT LCD電源、ブースト、バック、およびCukコンバータ、VCOMバッファ、ゲートドライバ、およびSPIインタフェース内蔵
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX16929EVKIT

Evaluation Kit for the MAX16929

今すぐ購入 詳細を表示

機能と利点

  • 4.5V to 28V Input Range
  • Output Voltages
    • 5V Output at 1.2A (Step-Down Switching Regulator)
    • 12V Output at 500mA (Step-Up Switching Regulator)
    • 3.3V Output at 500mA (Regulator Controller)
    • 18V Output (Positive Gate Voltage Regulator)
    • -6.2V Output (Negative Gate Voltage Regulator)
  • High-Frequency Operation
    • 2.1MHz (Buck Converter)
    • 2.2MHz (Boost Converter)
  • Adjustable Positive and Negative Charge Pumps
  • Proven PCB Layout
  • Fully Assembled and Tested

製品詳細

The MAX16929 evaluation kit (EV kit) is a fully assembled and tested surface-mount PCB that provides the voltages and features required for automotive thin-film transistor (TFT), liquid-crystal display (LCD) applications. The EV kit includes one step-down and one step-up switching regulator, one positive gate and one negative gate voltage regulator, one 3.3V regulator controller with external npn transistor, and one positive and one negative charge pump.

The EV kit can operate from 4.5V to 28V input voltages and is optimized for automotive TFT-LCD applications. The step-down switching regulator is configured for a 5V output that provides at least 1.2A. The step-up switching regulator is configured for a 12V output that provides at least 500mA. The positive gate voltage regulator provides 18V output and the negative gate voltage regulator provides -6.2V.

Applications

  • Automotive Central Information Displays
  • Automotive Dashboards
  • Automotive Navigation Systems
MAX16929EVKIT
Evaluation Kit for the MAX16929
