MAX16928

車載用TFT LCD電源、ブーストコンバータおよびゲート電圧レギュレータ内蔵

すべて表示 showmore-icon

2.2MHzで動作する堅牢な車載用TFT LCD電源は、ソリューションを小型化し、AMバンド干渉を最小限に抑制

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.92
特長
  • 最大18Vを供給する高出力(最大6W)ブースト出力
  • 1.8Vまたは3.3Vレギュレータは外付けのnpnトランジスタで500mAを供給
  • 1つの正ゲート電圧レギュレータは28Vで20mAを供給可能
  • 1つの負ゲート電圧レギュレータ
  • 2.2MHzの高周波数動作
  • フレキシブルなスタンドアロンシーケンス
  • True Shutdownブーストコンバータ
  • ソフトスタート内蔵
  • 温度過昇シャットダウン
  • 動作温度:-40℃~+105℃
  • AEC-Q100認定
製品概要
show more Icon

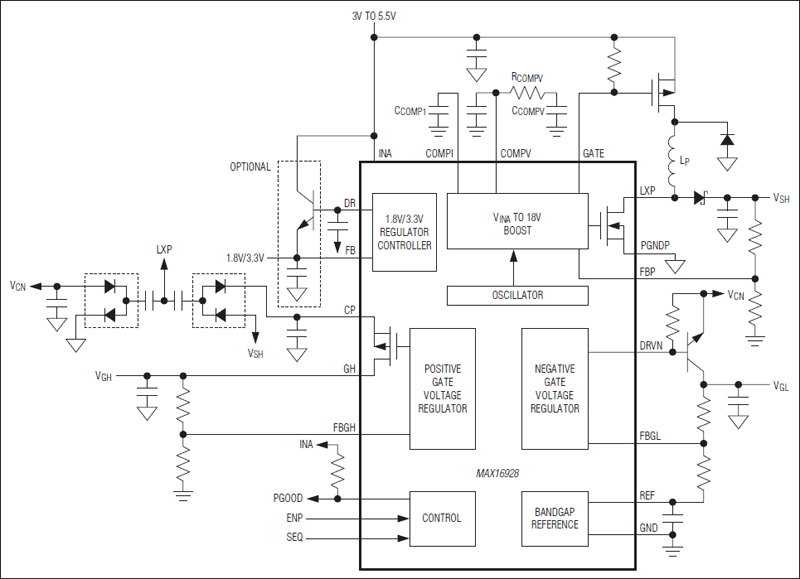

MAX16928は、車載TFT LCDアプリケーション用の高集積電源です。このデバイスは、1つのブーストコンバータ、1つの1.8V/3.3Vレギュレータコントローラ、および2つのゲート電圧レギュレータを内蔵しています。このデバイスは、共通の車載TFT LCD電源要件を満たす複数のバージョンで提供されます(フルデータシートの「型番」の表を参照)。

ブーストコンバータは、スペクトラム拡散変調を使用し、ピーク干渉を低減してEMI性能を最適化します。シーケンス入力(SEQ)によって、正ゲートと負ゲート電圧レギュレータのフレキシブルなシーケンスが可能です。パワーグッドインジケータ(PGOOD)は、任意のコンバータまたはレギュレータ出力における障害を表示します。内蔵サーマルシャットダウン回路は、デバイスを温度過昇から保護します。

MAX16928は、エクスポーズドパッドを備えた20ピンTSSOPパッケージで提供され、-40℃~+105℃の温度範囲で動作します。

アプリケーション

  • 車載セントラルインフォメーションディスプレイ
  • 車載ダッシュボード
  • 車載用ナビゲーションシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.92

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX16928AGUP/V+
  • HTML
  • HTML
MAX16928AGUP/V+T
  • HTML
  • HTML
MAX16928BGUP/V+
  • HTML
  • HTML
MAX16928BGUP/V+T
  • HTML
  • HTML
MAX16928CGUP/V+
  • HTML
  • HTML
MAX16928CGUP/V+T
  • HTML
  • HTML
MAX16928DGUP/V+
  • HTML
  • HTML
MAX16928DGUP/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 13, 2022

- 2236A

ASSEMBLY

MAX16928AGUP/V+

製造中

MAX16928AGUP/V+T

製造中

MAX16928DGUP/V+

製造中

MAX16928DGUP/V+T

製造中

5 11, 2022

- 2236N

ASSEMBLY

MAX16928BGUP/V+

製造中

MAX16928BGUP/V+T

製造中

MAX16928CGUP/V+

製造中

MAX16928CGUP/V+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 13, 2022

- 2236A

arrow down

ASSEMBLY

MAX16928AGUP/V+

製造中

MAX16928AGUP/V+T

製造中

MAX16928DGUP/V+

製造中

MAX16928DGUP/V+T

製造中

5 11, 2022

- 2236N

arrow down

ASSEMBLY

MAX16928BGUP/V+

製造中

MAX16928BGUP/V+T

製造中

MAX16928CGUP/V+

製造中

MAX16928CGUP/V+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX16928EVKIT

Evaluation Kit for the MAX16928

zoom

MAX16928EVKIT

Evaluation Kit for the MAX16928

Evaluation Kit for the MAX16928

機能と利点

  • 4.5V to 5.5V Input Range
  • Output Voltages
    • 12V Output at 400mA (Boost Converter)
    • 3.3V Output at 500mA (Regulator Controller)
    • 18V Output (Positive-Gate Voltage Regulator)
    • -5.9V Output (Negative-Gate Voltage Regulator)
  • High-Frequency Operation
    • 2.2MHz (Boost Converter)
  • Single-Stage Positive and Negative Charge Pumps
  • Proven PCB Layout
  • Fully Assembled and Tested

製品の詳細

The MAX16928 evaluation kit (EV kit) is a fully assembled and tested surface-mount PCB that provides the voltages and features required for automotive thin-film transistor (TFT), liquid-crystal display (LCD) applications. The EV kit includes a boost converter, a 3.3V regulator controller with external npn transistor, two gate voltage regulators, a single-stage positive charge pump, and a single-stage negative charge pump.
The EV kit can operate from 4.5V to 5.5V input voltages and is optimized for automotive TFT-LCD applications. The boost converter is configured for a 12V output that provides at least 400mA. The regulator controller output is 3.3V and provides at least 500mA. The positive-gate voltage regulator provides 18V output and the negative-gate voltage regulator provides -5.9V.

Applications

  • Automotive Central Information Displays
  • Automotive Dashboards
  • Automotive Navigation Systems
