MAX16822A

製造中

MOSFETおよびハイサイド電流検出内蔵、2MHz、高輝度LEDドライバ

スペースとコストを節約する、MOSFET内蔵、高電圧、高効率LEDドライバ

データシート (Rev. 4) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広範なLED照明アプリケーション用の高コスト効率ソリューション
    • 入力電圧範囲：6.5V～65V
    • 出力電流：500mA (max)
    • LED電流精度：±3%
    • 選択可能な調光オプション：リニアまたはPWM
  • 最小限の部品数によってコストとスペースを削減
    • 内蔵パワーMOSFET：65V、0.85Ω
    • 抵抗で設定可能なLED定電流
    • 200mV電流検出リファレンスを備えたハイサイド電流検出内蔵
    • ヒステリシス制御：最大2MHzのスイッチング周波数
  • 各種保護機能と広い動作温度範囲によって信頼性を向上
    • サーマルフォールドバック保護によるLEDの調光で過熱を最小化
    • サーマルシャットダウン保護
    • 8ピンSOパッケージで提供
    • 動作温度範囲：-40℃～+125℃

ステップダウン定電流高輝度LED (HB LED)ドライバのMAX16822A/MAX16822Bは、車載用インテリア/エクステリア照明、建築用およびアンビエント照明、LED電球、およびその他のLED照明アプリケーションにコスト効率の高いデザインソリューションを提供します。

MAX16822A/MAX16822Bは+6.5V～+65Vの入力電圧範囲で動作し、最大+125℃の温度まで動作すると最大350mAの出力電流を、最大+105℃の温度まで動作すると最大500mAの出力電流を供給することができます。ハイサイド電流検出抵抗によって出力電流を調整し、専用のパルス幅変調(PWM)入力によって、広い範囲の輝度レベルでパルス付きのLED調光が可能です。

これらのデバイスは、広い入力電圧範囲が必要なアプリケーションに最適です。ハイサイド電流検出と内蔵電流設定回路が外付け部品点数を最小限に抑えつつ、±3%の精度で平均出力電流を供給します。ヒステリシス制御方式が、負荷過渡時とPWM調光時の優れた入力電源除去と高速応答を保証します。MAX16822Aは10%の電流リップルを許容し、MAX16822Bは30%の電流リップルを許容します。両デバイスとも、最大2MHzのスイッチング周波数で動作するため、小型部品サイズが使用可能になります。

MAX16822A/MAX16822Bは、内部2Vスレッショルド電圧より低い外部DC電圧をTEMP_IとGND間に印加して、出力電流を低減するアナログ調光機能を提供します。TEMP_Iからは、25µAをTEMP_IとGNDの間に接続されたNTC (負の温度係数)サーミスタに供給して、LEDストリングの温度が指定温度ポイントを超えるとLED電流を低減するアナログサーマルフォールドバック機能も提供します。

その他の機能として、サーマルシャットダウン保護も備え、ジャンクション温度が+165℃を上回るとLXドライバをオフにします。

MAX16822A/MAX16822Bは、-40℃～+125℃の自動車用温度範囲で動作し、8ピンSOパッケージで提供されます。

アプリケーション

  • 建築用、産業用、およびアンビエント照明
  • 車載RCL、DRL、およびフォグライト
  • ヘッドアップディスプレイ
  • インジケータおよび非常ランプ
MAX16822A
MOSFETおよびハイサイド電流検出内蔵、2MHz、高輝度LEDドライバ

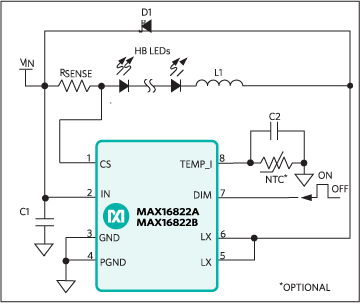

MAX16822A、MAX16822B：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

デザイン・ノート 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX16822BEVKIT

Evaluation Kit for the MAX16822B

今すぐ購入 詳細を表示

機能と利点

  • 6V to 65V Wide Supply Voltage Range
  • 333mA LED Current
  • Digital PWM Dimming Control
  • Analog Dimming Control
  • Thermal Foldback and Temperature Simulation Circuit
  • Evaluates MAX16822A (IC Replacement Required)
  • Fully Assembled and Tested

製品詳細

The MAX16822B evaluation kit (EV kit) demonstrates the MAX16822B hysteretic current-mode high-brightness LED (HB LED) driver IC. The MAX16822B EV kit is configured as a step-down topology with a constant-current HB LED driver circuit for external HB LEDs. The MAX16822B EV kit operates from a DC supply voltage of 6V to 65V and is configured to deliver up to 350mA of current to user-supplied HB LEDs. The output voltage for the HB LED string can go up to 64V and depends upon the EV kit's input voltage.

The MAX16822B EV kit can be configured for digital pulse-width modulation (PWM) dimming operation using a digital PWM input signal to control the HB LEDs' brightness. The MAX16822B has an undervoltage lockout (UVLO) feature that disables the EV kit at low input voltage. The EV kit circuit also features a thermal foldback and temperature simulation circuit feature. The MAX16822B EV kit is a fully assembled and tested surface-mount board. The MAX16822B EV kit can also evaluate the MAX16822A, or for higher currents, a MAX16832 IC.

Warning: Voltages exceeding 42V may exist on the LED+ and LED- output pads.

Applications

  • Architectural, Industrial, and Ambient Lighting
  • Automotive RCL, DRL, and Fog Lights
  • Heads-Up Displays
  • Indicator and Emergency Lighting
MAX16822BEVKIT
Evaluation Kit for the MAX16822B
