MAX1680

125mA、周波数選択可能、スイッチトキャパシタ電圧コンバータ

すべて表示 showmore-icon

最高1MHzのスイッチング周波数で小型コンデンサの使用が可能

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.23
特長
  • スイッチング周波数を選択可能:
    • 125kHz/250kHz (MAX1680)
    • 500kHz/1MHz (MAX1681)
  • 小型コンデンサの使用可能(MAX1681は1µF)
  • 出力電流:125mA
  • 出力インピーダンス:3.5Ω
  • 1µAロジック制御シャットダウン

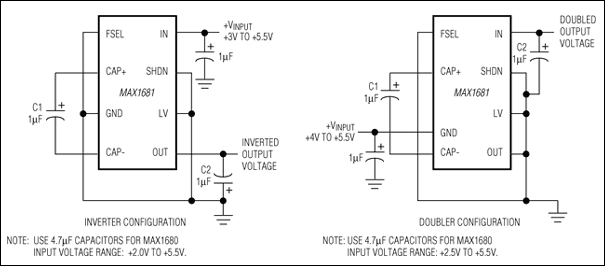

  • 電圧インバータまたはダブラとして使用可能
  • 入力電圧範囲:+2.0V~+5.5V
  • パッケージ:8ピンSO
  • 効率:90%
製品概要
show more Icon

MAX1680/MAX1681は、+2.0V~+5.5Vの入力電圧を反転または2倍化して125mAの出力電流を供給するインダクタレスのスイッチトキャパシタ電圧コンバータです。周波数を選択できるため、小型コンデンサ(MAX1680は4.7µF、MAX1681は1µF)を使用することができます。出力電流能力が大きいため、これらのチャージポンプ素子は(高価な外付部品とボード面積を要する)インダクタ搭載のレギュレータを置き換えるのに適しています。

これら素子は等価出力抵抗は3.5Ω (typ)であるため、僅か440mVの電圧降下で125mAを供給できます。シャットダウン機能により自己消費電流を1µA以下に低減できます。MAX1680/MAX1681は、8ピンSOパッケージで提供されています。より小型のµMAX®パッケージで最大50mAを供給する素子については、MAX860/MAX861データシートを参照してください。

アプリケーション

  • インタフェース電源
  • ローカル負電源
  • MOSFETバイアス
  • オペアンプ電源
