MAX16150

nanoPowerプッシュボタン(オン/オフコントローラ)およびバッテリフレッシュネスシール

すべて表示 showmore-icon

MAX16150はプッシュボタン(オン/オフコントローラ)で、スイッチデバウンサおよびラッチを内蔵しています。

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$1.41
特長
  • 低電力
    • スタンバイ電流(ISB):20nA (max)
  • ノイズの多いスイッチのデバウンス
    • デバウンス時間:50msと2秒のオプション
    • シャットダウン時間:8秒および16秒
  • ラッチ出力は20mAの負荷電流を100mV以下の電圧降下で供給
  • 各スイッチ閉時のワンショットアクティブローINT出力
  • アクティブローINTタイミングオプション:8ms、32ms、64ms、および128ms
  • プッシュボタン入力:最大±60Vに対応
  • ESD保護:±15kV HBM
  • SOT23-6および6ピンWLP (1mm × 1.5mm)
製品概要
show more Icon

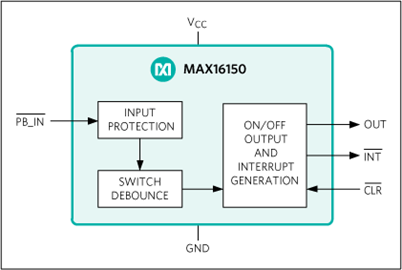

MAX16150は超低電力、プッシュボタン、オン/オフコントローラで、スイッチデバウンサおよびラッチを内蔵しています。このデバイスは、メカニカルスイッチからのノイズの多い入力を受け付け、クリーンな、ラッチされた出力を生成するとともに、アクティブローPB_INのスイッチ閉時間がデバウンス時間を超えたことに反応して、ワンショットの割込み出力も生成します。アクティブローPB_INのスイッチ閉時間がシャットダウン時間を超えると、より長いワンショット割込み出力が生成されます。MAX16150ファミリには2種類のデバイスがあり、1つはシャットダウン時間以上のより長いスイッチ閉でラッチ出力がデアサートされ、もう1つはラッチ出力がアサートされたままになります。詳細については、データシートの表1を参照してください。

MAX16150は+1.3V~+5.5Vの電源範囲で動作し、20nA以下の消費電流によって低電力アプリケーションでの最小のバッテリ消費を確保するとともに、バッテリ「フレッシュネスシール」としての使用が可能です。堅牢なスイッチ入力(アクティブローPB_IN)は最大±60Vのレベルに対応し、±15kVのESD保護を備えているため過酷な環境で使用可能です。ラッチ出力は、レギュレータを制御するためのロジック信号としての機能、または負荷電流が小さい場合に負荷を電源に直接接続するためのスイッチとしての機能を果たすことが可能で、100mV以下の電圧降下で20mAの出力電流を提供します。個別のアクティブローINT出力は、有効なプッシュボタン信号が検出されるたびにシステム割込みを提供します。非同期アクティブローCLR入力によって、外部信号でラッチ出力を強制的にオフ状態にすることが可能です。

MAX16150は-40℃~+125℃の温度範囲で動作し、6ピンウェハレベルパッケージ(WLP) (1mm × 1.5mm)および6ピンThin SOT23パッケージで提供されます。

参照:nanoPower技術 ›

携帯アプリ

アプリケーション

  • 使い捨て低電力電子機器
  • ハンドヘルド民生電子機器
  • 産業用機器
  • ポータブル機器
