製品概要
機能と利点
- 堅牢な入力によって最大±25Vの電源を処理
- ±15kVのESD保護
- ラッチ出力
- 低消費電流:7µA
- 動作電圧:2.7V~5.5V
- 温度範囲:-40℃~+125℃
- Thin SOT23パッケージ
製品概要

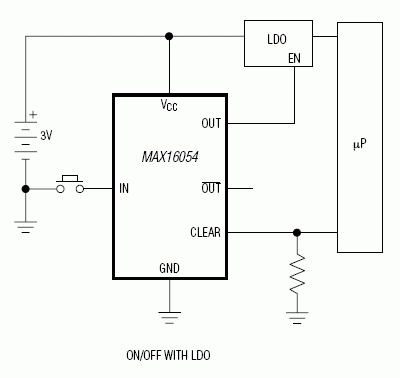

MAX16054は、プッシュボタンオン/オフコントローラで、1つのスイッチデバウンサとラッチを内蔵しています。この製品は、メカニカルスイッチからノイズの多い入力を受け付け、出荷時設定の遅延の経過後にクリーンなラッチディジタル出力を提供します。
MAX16054は、スイッチのオープンとクローズ中のコンタクトバウンスを除去します。出力の状態は、デバウンスされたスイッチ入力の立下りエッジによってトリガされたときにのみ変化します。すなわち、出力は入力の立上りエッジでは変化せずに維持されます。堅牢なスイッチ入力は、±25Vのレベルを処理し、厳しい産業環境用に±15kVのESD保護がなされています。MAX16054は、OUTの反転状態である相補出力、アクティブローOUTを備えています。非同期CLEAR入力によって、外部信号は出力フリップフロップをローに強制することができます。低電圧ロックアウト回路は、OUTがパワーアップ時にオフ状態にあることを保証します。MAX16054は、外付け部品が不要で、その低い消費電流によって、ポータブル機器用に最適です。
MAX16054は、+2.7V~+5.5Vの単一電源で動作します。MAX16054は、6ピンThin SOT23パッケージで提供され、-40℃~+125℃の自動車用温度範囲で動作します。
アプリケーション
- MP3/ビデオプレーヤー
- PDA
- ポータブル電子機器
- ポータブル計測機器
- セットトップボックス
- 白物家電
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX16054 Reliability Data1/12/2023
-
パルス酸素濃度計の設計におけるセンサー性能とSN比を向上11/22/2010
-
Switch Bounce and Other Dirty Little Secrets9/1/2000
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
MAX16054AZT+ | 材料宣誓書(MD) | 信頼性データ | 6-TSOT-N/A | |
MAX16054AZT+T | 材料宣誓書(MD) | 信頼性データ | 6-TSOT-N/A | |
ウェハ・ファブリケーション・データ | MAX16054 Reliability Data |
