特長
- レベル2スマートバッテリチャージャ規格Rev 1.1に準拠
- Intel SMBus 2線式シリアルインタフェース
- 充電電圧精度：±0.5%
- 充電電圧分解能：11ビット
- 入力電流制限精度：±3%
- 小型(10mΩ)電流検出抵抗使用
- 最大充電電流：8A
- 入力および充電電流分解能：6ビット
- 入力電圧範囲：8V～28V
- 充電安全タイマ：175s
- システム電源を自動選択
- あらゆるバッテリ(Li+、NiCd、NiMH、鉛酸など)に充電可能
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
MAX1535Aは、最少の外付け部品で高機能スマートチャージャの構成を簡素化する高集積のあらゆるバッテリに対応するチャージャです。このデバイスはIntel社のシステム管理バス(SMBus™)を使って、充電電圧、充電電流、およびACアダプタからの最大電流を制御できます。また、同期整流付きの一定オフタイムのステップダウントポロジにより、高効率を実現しています。
MAX1535Aは、スマートバッテリチャージャ規格Rev 1.1に準拠するだけでなく、追加機能も搭載しています。負荷およびバッテリチャージャに同時に電源供給する際の過負荷を回避するために、ACアダプタからの最大電流はプログラマブルです。これにより、ユーザはACアダプタのコストを削減できます。また、MAX1535Aでは、ACアダプタの存在を示すディジタル出力を備えています。ACアダプタの有無に応じて、MAX1535Aは2個の外付けPチャネルMOSFETを制御して、システムに電源供給するのに適切な電源を自動選択します。システム制御のもとでMAX1535Aはバッテリがシステム負荷にいったん完全放電し、次いで再充電する再学習または調整サイクルをバッテリに実行させることができます。
MAX1535Aは2、3、または4個の直列リチウムイオン(Li+)セルを充電し、最大8Aの充電電流が可能です。MAX1535A内蔵のDC-DCコンバータは、Nチャネル同期整流器付ハイサイドPチャネルスイッチを使用しています。充電電流/入力電流制限検出アンプは入力オフセットエラーが少なく、小型検出抵抗(0.01Ω typ)を使用することができます。

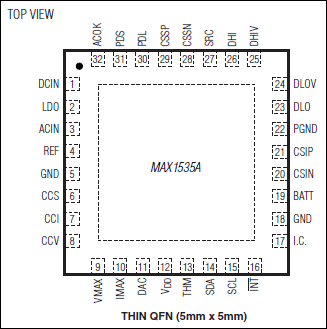

MAX1535Aは5mm x 5mmの32ピンTQFNパッケージで提供され、拡張温度範囲(-40℃～+85℃)で動作します。設計時間を短縮するための評価キットも提供されます。
アプリケーション
- ノートブックおよびサブノートブックコンピュータ
- 充電式バッテリ付ポータブル機器
- タブレットPC
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX1535A
資料
Filters
1つが該当
-
すべて
-
データシート
-
すべて
-
English
-
中国語
-
日本語
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
評価用キット 2
MAX1535AEVSYS
Evaluation Kit/Evaluation System for the MAX1535A
機能と利点
- 0.5% Battery Voltage Accuracy
- 3% Battery Charge-Current Accuracy
- Input Current-Limiting Set Point through SMBus Command
- Up to 8A Battery Charge Current
- Automatic Selection of System Power Source
- +8V to +25V Input Voltage Range
- Charges Li+, NiCd, NiMH Battery Chemistries
- SMBus-Compatible 2-Wire Serial Interface
- Includes Windows 95-/98-/2000-/XP-Compatible Software and Demo PC Board
- Fully Assembled and Tested
製品の詳細
The MAX1535A evaluation kit (EV kit) is an efficient, multichemistry battery charger. It uses the Intel® System Management Bus (SMBus™) to control the battery regulation voltage, charger current output, and input current-limit set point.
The MAX1535A EV kit can charge one, two, three, or four series Li+ cells with a current up to 8A.
The MAX1535A evaluation system (EV system) consists of a MAX1535A EV kit and the Maxim SMBUSMON board. The MAX1535A EV kit includes Windows® 95-/98-/2000-/XP-compatible software to provide a user-friendly interface.
Applications
- Notebook and Subnotebook Computers
- Portable Equipment with Rechargeable Batteries
- Tablet PCs
MAX1535AEVKIT
Evaluation Kit/Evaluation System for the MAX1535A
機能と利点
- 0.5% Battery Voltage Accuracy
- 3% Battery Charge-Current Accuracy
- Input Current-Limiting Set Point through SMBus Command
- Up to 8A Battery Charge Current
- Automatic Selection of System Power Source
- +8V to +25V Input Voltage Range
- Charges Li+, NiCd, NiMH Battery Chemistries
- SMBus-Compatible 2-Wire Serial Interface
- Includes Windows 95-/98-/2000-/XP-Compatible Software and Demo PC Board
- Fully Assembled and Tested
製品の詳細
The MAX1535A evaluation kit (EV kit) is an efficient, multichemistry battery charger. It uses the Intel® System Management Bus (SMBus™) to control the battery regulation voltage, charger current output, and input current-limit set point.
The MAX1535A EV kit can charge one, two, three, or four series Li+ cells with a current up to 8A.
The MAX1535A evaluation system (EV system) consists of a MAX1535A EV kit and the Maxim SMBUSMON board. The MAX1535A EV kit includes Windows® 95-/98-/2000-/XP-compatible software to provide a user-friendly interface.
Applications
- Notebook and Subnotebook Computers
- Portable Equipment with Rechargeable Batteries
- Tablet PCs
