MAX15159
フィードバックに光アイソレータを使用しない高電圧マルチフェーズ昇圧/フライバック・コントローラ
すべて表示フィードバックに光アイソレータを使用しない高電圧マルチフェーズ昇圧/フライバック・コントローラ
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
特長
- 広い動作範囲
- 入力電圧範囲:昇圧およびフライバック構成の場合は8V~120V、反転昇降圧構成の場合は-8V~-120V
- 単相/2相/3相/4相動作
- スイッチング周波数範囲:120kHz~1MHz
- 温度範囲:-40ºC~+125ºC
- 集積化により設計フットプリントを削減
- フィードバックのサンプル&ホールドにより、絶縁型フライバック・コンバータで光アイソレータを使用しないフィードバックをサポート
- ローサイドMOSFETドライバ内蔵
- マルチフェーズ同期とインターリーブ動作
- アクティブ相電流バランス制御
- 堅牢なフォルト保護により信頼性が向上
- 調整可能入力低電圧ロックアウト(UVLO)
- サイクルごとに調整可能なピーク電流制限と高速過電流保護(OCP)
- サーマル・シャットダウン
MAX15159は、ローサイドMOSFETゲート・ドライバ機能を強化した高電圧マルチフェーズ昇圧/フライバック・コントローラです。単相または2相の昇圧/フライバック構成をサポートするように設計されています。2つのデバイスを積み重ねることで、3相または4相動作を実現できます。モジュラ設計に対応するために、出力電圧は1.5V~2.2Vのリファレンス入力(REFIN)を通じて動的に設定できます。
スイッチング周波数の制御は、外付け抵抗で内部発振器を設定するか、レギュレータを外部クロックに同期させることで行います。このデバイスは、120kHz~1MHzのスイッチング周波数をサポートするように設計されています。2つのデバイスを3相または4相動作のコントローラ・ターゲットとしてスタックする場合は、2つのデバイスのSYNCピンを接続して、クロック同期と位相インターリーブを確保します。このコントローラには、専用のイネーブル/入力低電圧ロックアウト(EN/UVLO)ピンがあり、柔軟な電源シーケンスを構成することができます。
MAX15159は、内部スロープ補償を調整するための専用RAMPピンを備えています。このデバイスには過電流保護機能があり、専用のILIMピンを介して調整できます。このデバイスには電流検出アンプが組み込まれており、外部センス抵抗で各相の電流を正確に測定して、正確な相電流分担を実現します。出力過電圧、入力低電圧、サーマル・シャットダウンに対する保護も備わっています。
アプリケーション
- 通信
- 産業用機器
- マルチフェーズ・フライバック
- IEEE802.3btに基づいて電力供給を受けるデバイス
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX15159ATJ+ | 32-LFCSP-5X5X0.75 |
|
|
MAX15159ATJ+T | 32-LFCSP-5X5X0.75 |
|
- MAX15159ATJ+

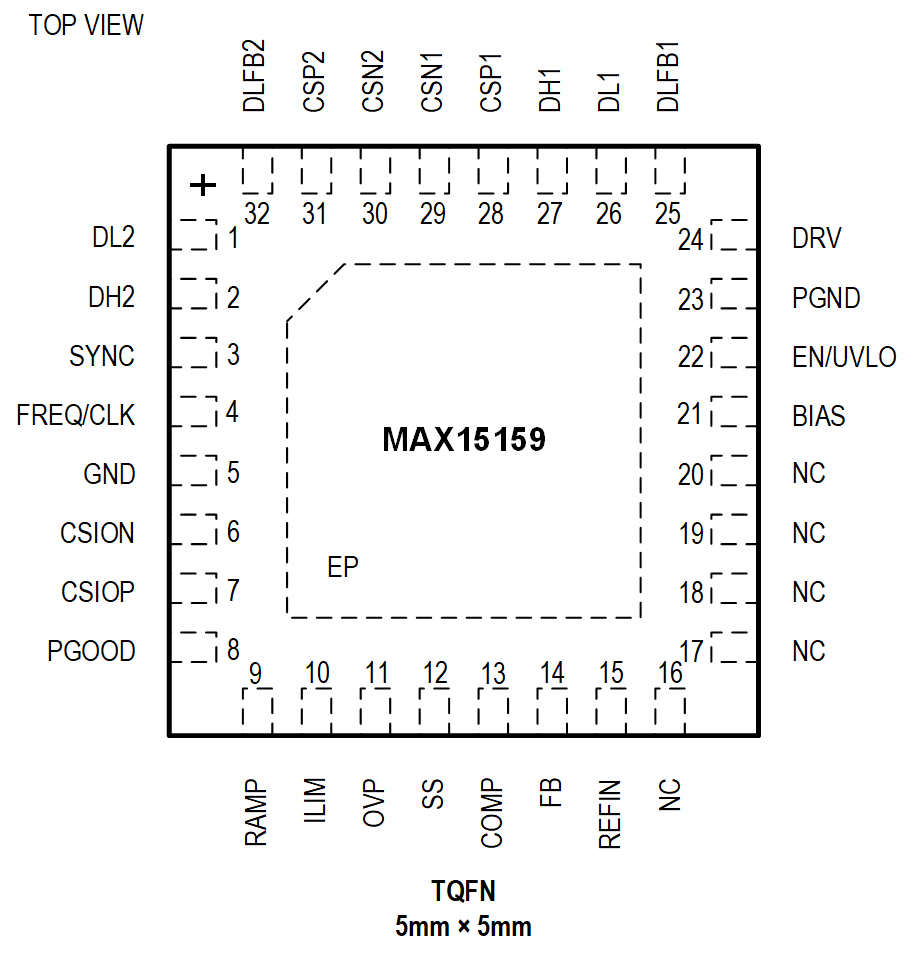

- ピン/パッケージ図
- 32-LFCSP-5X5X0.75
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX15159ATJ+T
- ピン/パッケージ図
- 32-LFCSP-5X5X0.75
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
MAX15159EVKIT
MAX15159の評価用キット
製品の詳細

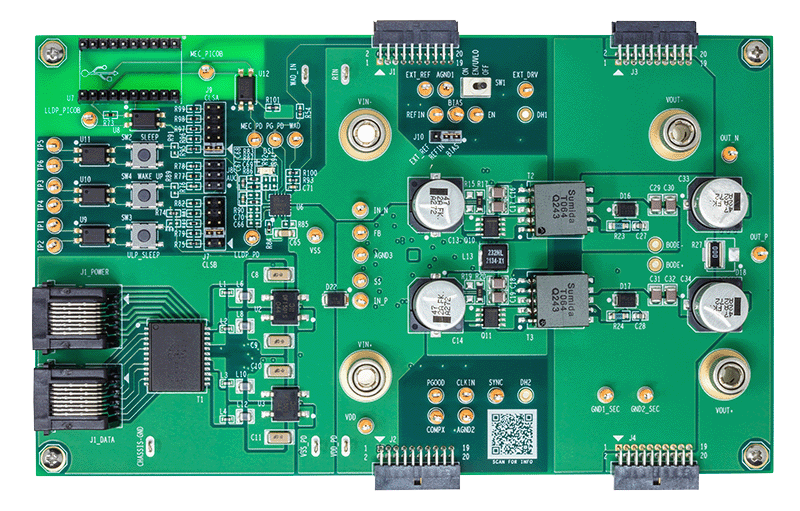

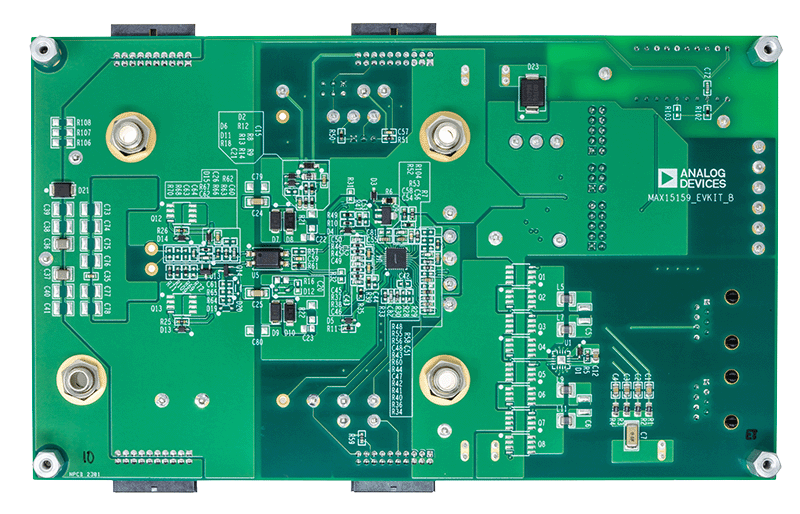

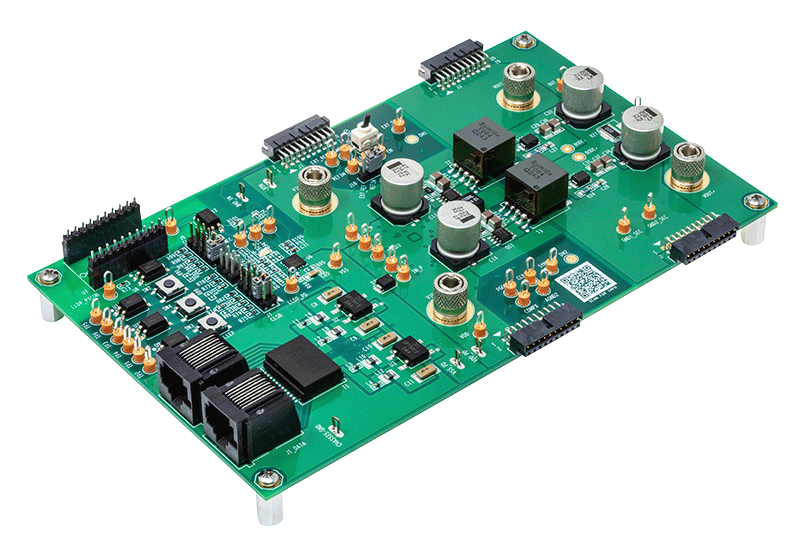

MAX15159評価用キット(EVキット)は、ローサイドMOSFETゲート・ドライバ機能を強化した高電圧マルチフェーズ昇圧/フライバック・コントローラMAX15159を評価することができる実績のある設計となっています。このコントローラは、単相、2相、3相、4相の昇圧/フライバック構成をサポートするように設計されています。
