MAX15158

高電圧多相ブーストコントローラ

すべて表示 showmore-icon

最大4相の高出力ブースト/反転バックブースト構成用に設計されたマルチフェーズブーストコントローラ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.47
特長
  • 広い動作範囲
    • 入力電圧範囲:8V~76V (ブースト構成)および-8V~-76V (反転バックブースト構成)
    • 出力電圧範囲:3.3V~60V (入力電圧を基準として)
    • スイッチング周波数範囲:120kHz~1MHz
    • 温度範囲:-40℃~+125℃
    • 単相/2相/4相動作
    • アクティブ位相電流バランス制御
  • 高集積によって設計実装面積を削減
    • 内蔵LDOによってバイアス電源を生成
    • 多相マルチコントローラ同期およびインターリーブ
    • 出力電圧検出レベルシフタ
  • 堅牢なフォルト保護によって品質と信頼性を向上
    • 調整可能な入力低電圧ロックアウト
    • 調整可能なサイクル単位のピーク電流制限および高速過電流保護
    • 選択可能なフィードバック過電圧保護
    • サーマルシャットダウン
  • 柔軟で簡素なシステム設計
    • 調整可能なスロープ補償
    • ローサイドMOSFETゲート監視によって高精度の電流検出
    • 断続コンダクションモード動作に対応(ハイサイドMOSFETの代わりにダイオード使用時)
  • 小型TQFNパッケージ(5mm × 5mm、0.5mmピッチ)

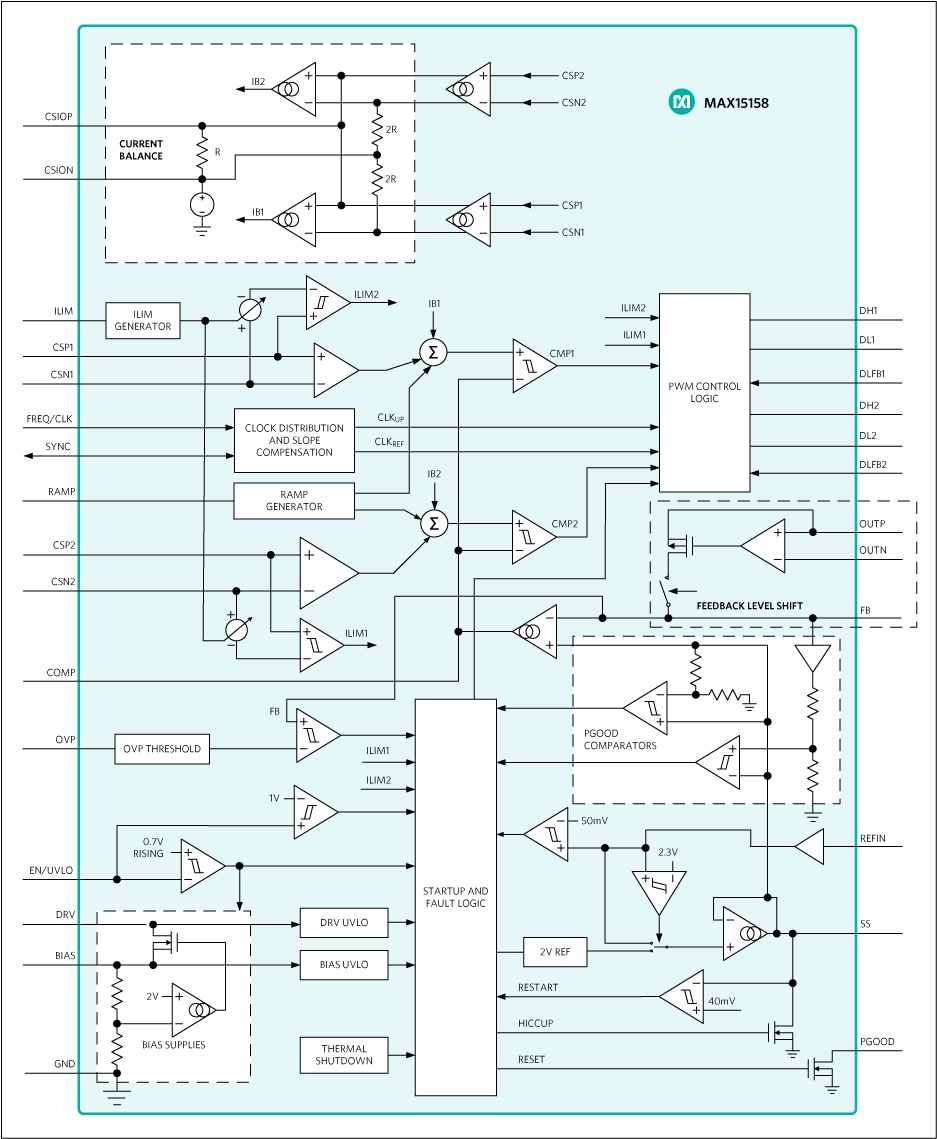

製品概要
show more Icon

MAX15158/MAX15158Aは高電圧多相ブーストコントローラで、最大2つのMOSFETドライバと4つの外部MOSFETの単相または2相ブースト/反転バックブースト構成に対応するように設計されています。2つのデバイスを組み合わせて4相動作とすることが可能です。MAX15158の出力電圧は1V~2.2Vリファレンス入力(REFIN)を介して動的に設定可能で、モジュール型設計に対応します。MAX15158Aについては、REFIN端子がなく、2.0Vの内部リファレンス電圧がデフォルトで選択されます。

スイッチング周波数は、外付け抵抗を介した内部発振器の設定または外部クロックへのレギュレータの同期のいずれかによって制御します。このデバイスは120kHz~1MHzのスイッチング周波数に対応するように設計されています。このコントローラは専用のイネーブル/入力低電圧ロックアウト(EN/UVLO)端子を備え、柔軟な電源シーケンスの設定が可能です。

MAX15158/MAX15158Aは専用のRAMP端子を備え、内部スロープ補償を調整することができます。このデバイスは調整可能な過電流保護を備えています。このデバイスは電流検出アンプを内蔵し、高精度の位相電流シェアリングを実装するために外付け検出抵抗を流れる各位相の電流を高精度で測定します。また、このコントローラは出力過電圧、入力低電圧、およびサーマルシャットダウン保護を備えています。

このデバイスは32ピンTQFNパッケージ(5mm × 5mm)で提供され、-40℃~125℃のジャンクション温度範囲に対応します。

アプリケーション

  • 車載用
  • 通信
  • 産業用

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.47

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15158ATJ+
  • HTML
  • HTML
MAX15158ATJ+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX15158EVKIT

MAX15158/MAX15158A/MAX15158Zの評価キット

zoom

MAX15158EVKIT

MAX15158/MAX15158A/MAX15158Zの評価キット

MAX15158/MAX15158A/MAX15158Zの評価キット

機能と利点

  • 入力電圧範囲:-8V~-60V (反転バックブースト構成)
  • 出力電圧範囲:3.3V~60V (入力電圧を基準として)
  • 温度範囲:-40℃~125℃
  • 入力および出力電圧用のバナナジャック
  • 設定可能な出力電圧および補償パラメータ
  • 調整可能な電流制限
  • 完全実装および試験済み

製品の詳細

MAX15158/MAX15158A/MAX15158Zの評価キット(EVキット)は、最大2つのMOSFETドライバと4つの外部MOSFETの単相または2相反転バックブースト構成に対応するように設計され高電圧多相ブーストコントローラのMAX15158/MAX15158A/MAX15158Zを評価するため実証済みデザインを提供します。これらのEVキットは-8V~-60Vの入力電圧範囲で動作し、3.3V~60Vの出力電圧範囲に対応します。これらのEVキットは、MAX15158/MAX15158A/MAX15158Z を実証済みの6層PCBデザイン上で使用します。2つのMAX15013がEVキットのMOSFETドライバとして使用されています。また、これらのEVキットはボード上にバックコンバータ(MAX17552)も備え、MAX15158/MAX15158A/MAX15158ZおよびMOSFETドライバに10V電源電圧を提供します。

アプリケーション

  • 車載用
  • 通信
  • 産業用

MAX15158AEVKIT

MAX15158/MAX15158A/MAX15158Zの評価キット

zoom

MAX15158AEVKIT

MAX15158/MAX15158A/MAX15158Zの評価キット

MAX15158/MAX15158A/MAX15158Zの評価キット

機能と利点

  • 入力電圧範囲:-8V~-60V (反転バックブースト構成)
  • 出力電圧範囲:3.3V~60V (入力電圧を基準として)
  • 温度範囲:-40℃~125℃
  • 入力および出力電圧用のバナナジャック
  • 設定可能な出力電圧および補償パラメータ
  • 調整可能な電流制限
  • 完全実装および試験済み

製品の詳細

MAX15158/MAX15158A/MAX15158Zの評価キット(EVキット)は、最大2つのMOSFETドライバと4つの外部MOSFETの単相または2相反転バックブースト構成に対応するように設計され高電圧多相ブーストコントローラのMAX15158/MAX15158A/MAX15158Zを評価するため実証済みデザインを提供します。これらのEVキットは-8V~-60Vの入力電圧範囲で動作し、3.3V~60Vの出力電圧範囲に対応します。これらのEVキットは、MAX15158/MAX15158A/MAX15158Z を実証済みの6層PCBデザイン上で使用します。2つのMAX15013がEVキットのMOSFETドライバとして使用されています。また、これらのEVキットはボード上にバックコンバータ(MAX17552)も備え、MAX15158/MAX15158A/MAX15158ZおよびMOSFETドライバに10V電源電圧を提供します。

アプリケーション

  • 車載用
  • 通信
  • 産業用
