MAX15108A

高効率、8A、電流モード同期整流ステップダウンスイッチングレギュレータ

すべて表示 showmore-icon

MOSFET内蔵、市場最小(2mm x 2.5mm)、8A、DC-DCソリューション

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.38
特長
  • 連続出力電流:8A
  • 効率:96% (max)
  • 精度:±1% (全負荷、ライン、および温度範囲)
  • 動作電源電圧:2.7V~5.5V
  • 可変出力:0.6V~0.95 x VIN
  • 設定可能なソフトスタート
  • プリバイアス出力への安全な起動
  • 外部リファレンス入力
  • スイッチング周波数:1MHz
  • 低ESRのセラミック出力コンデンサで安定動作
  • 強制PWMモード
  • 電源シーケンス用のイネーブル入力とパワーグッド出力
  • サイクル単位の過電流保護
  • 過電流および過熱から完全保護
  • 入力低電圧ロックアウト
  • 20ピン(4 x 5アレイ) WLPパッケージ(2.5mm x 2mm)
製品概要
show more Icon

パワースイッチ内蔵の高効率、電流モード、同期整流ステップダウンスイッチングレギュレータのMAX15108Aは、最大8Aの出力電流を供給します。このレギュレータは、2.7V~5.5Vで動作し、0.6V~入力電圧の95%までの出力電圧を供給するため、分散電源システム、ポータブル機器、およびプリレギュレーションアプリケーションに最適です。

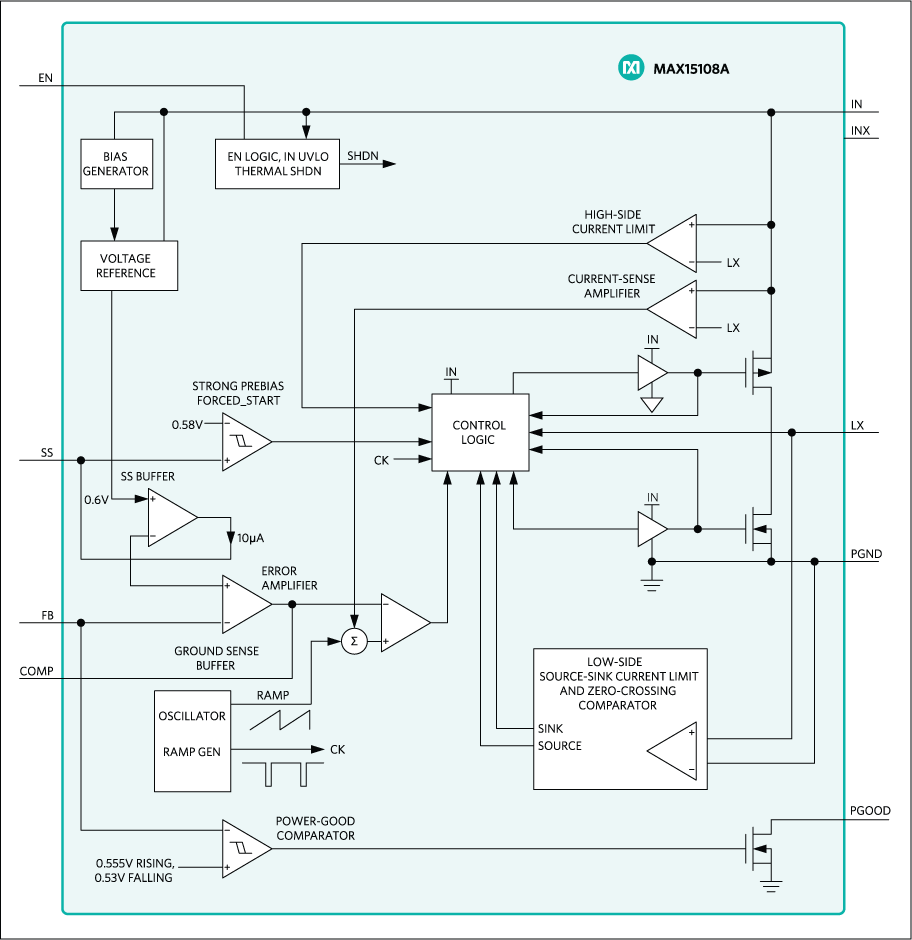

このICは、高利得のトランスコンダクタンスエラーアンプによる電流モード制御アーキテクチャを採用しています。この電流モード制御アーキテクチャは、補償設計を簡略化し、サイクル単位の電流制限、ラインおよび負荷トランジェントに対する高速応答を確保します。
低RDS(ON)の内蔵スイッチによって、重要なインダクタンスを最小限に抑制しながら、重負荷での高効率を実現し、ディスクリートソリューションに比べてレイアウト設計が大幅に容易になります。このICのシンプルなレイアウトおよびフットプリントの使用によって、新規設計の簡素化を担います。
このレギュレータは、出荷時調整済みの1MHzの固定周波数PWMモード動作を備えています。高スイッチング周波数は、PWM電流モードアーキテクチャと共に、コンパクトなオールセラミックコンデンサ設計を可能にします。
このICは、入力突入電流を低減するために、コンデンサで設定可能なソフトスタートを備えています。内部制御回路によって、プリバイアス出力への安全な起動が保証されます。電源シーケンシングは、イネーブル入力およびパワーグッド出力を使用して制御します。
このICは、20ピン(4 x 5アレイ) WLPパッケージ(2.5mm × 2mm)で提供され、-40℃~+105℃の温度範囲での動作が完全に保証されています。

アプリケーション

  • 基地局
  • DDRメモリ
  • 分散電源システム
  • ノートブック電源
  • ポータブル機器
  • サーバ電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.38

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15108AEWP+
  • HTML
  • HTML
MAX15108AEWP+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 1, 2019

- 1719E

WAFER FAB

MAX15108AEWP+

製造中

MAX15108AEWP+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 1, 2019

- 1719E

arrow down

WAFER FAB

MAX15108AEWP+

製造中

MAX15108AEWP+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX15108AEVKIT

MAX15108Aの評価キット

zoom

MAX15108AEVKIT

MAX15108Aの評価キット

MAX15108Aの評価キット

機能と利点

  • 動作入力電源:2.7V~5.5V
  • 全セラミックコンデンサ設計
  • スイッチング周波数:1MHz
  • 出力電圧範囲
    • 0.6V~0.94 × VIN (強制PWM)
  • イネーブル入力/パワーグッド出力
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15108Aの評価キット(EVキット)は、20ピンウェハレベルパッケージ(WLP)にスイッチを内蔵した高効率、8A、ステップダウンレギュレータのMAX15108Aを評価するための実証済みデザインを提供します。このEVキットは、最大8Aの負荷電流で1.5V出力にプリセットされ、2.7V~5.5Vの入力電源で動作します。このデバイスは1MHzの固定スイッチング周波数を備えているため、このEVキットは全セラミックコンデンサ設計および高速過渡応答を実現しています。

アプリケーション

  • 基地局
  • DDRメモリ
  • 分散電源システム
  • ノートブック電源
  • ポータブル機器
  • サーバ電源
