MAX15058

高効率、3A、電流モード、同期ステップダウンスイッチングレギュレータ

すべて表示 showmore-icon

基板スペースを節約し優れた効率を提供する超小型3Aソリューション

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.90
特長
  • 30mΩ (typ) RDS(ON)ハイサイドおよび18mΩ (typ)ローサイドMOSFET内蔵(5Vの場合)
  • 連続出力電流:3A (全温度範囲)
  • 効率:95% (3.3V/3A出力の場合)
  • 出力電圧精度:1% (全負荷、ライン、および温度範囲)
  • 動作電源:2.7V~5.5V
  • サイクルごとの過電流保護
  • 調整可能な出力:0.6V~(0.94 x VIN)
  • プログラマブルなソフトスタート
  • スイッチング周波数:1MHz (出荷時調整済み)
  • 低ESRセラミック出力コンデンサによる安定動作
  • プリバイアス出力の安全な起動
  • 外部リファレンス入力
  • スキップモード機能
  • イネーブル入力/パワーグッド出力
  • 過電流および温度過昇から完全保護
  • 入力低電圧ロックアウト

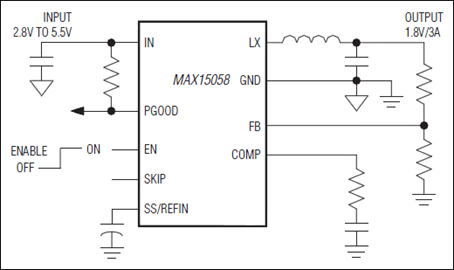

製品概要
show more Icon

パワースイッチ内蔵の高効率、電流モード、同期ステップダウンスイッチングレギュレータのMAX15058は、最大3Aの出力電流を供給します。このデバイスは、2.7V~5.5Vで動作し、0.6V~入力電圧の94%までの出力電圧を供給するため、分散電源システム、ポータブル機器、およびプリレギュレーションアプリケーションに最適です。

MAX15058は、高利得のトランスコンダクタンスエラーアンプによる電流モード制御アーキテクチャを採用しています。この電流モード制御アーキテクチャは、補償デザインを簡素化し、ラインおよび負荷過渡に対する高速応答を備えたサイクルごとの電流制限を確実にします。

MAX15058は、選択可能なスキップモード機能を備えており、消費電流を低減し、軽出力負荷時の効率向上を実現します。低RDS(ON)の内蔵スイッチによって、クリティカルなインダクタンスを最小限に抑制しながら、重負荷での高効率を実現し、ディスクリートソリューションに比べてレイアウト設計が容易になります。簡素なレイアウトとフットプリントを利用することによって、新規設計を初回で完了させることができます。

MAX15058は、1MHzの出荷時較正済みの固定周波数PWMモード動作を特長とします。高スイッチング周波数は、PWM電流モードアーキテクチャと共に、コンパクトなオールセラミックコンデンサ設計を可能にします。

MAX15058は、突入電流を低減するコンデンサプログラマブルなソフトスタート、PREBIAS動作までの起動、および割込みや電源シーケンスに使用可能なPGOODオープンドレイン出力を備えています。

MAX15058は、9ピン(3 x 3アレー) WLPパッケージ(1.5mm x 1.5mm)で提供され、-40℃~+85℃の温度範囲での動作が保証されています。

アプリケーション

  • 分散電源システム
  • IP電話
  • ノートブック電源
  • ポータブル機器
  • リニアレギュレータ用プリレギュレータ
  • サーバ電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15058EWL+
  • HTML
  • HTML
MAX15058EWL+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX15058EVKIT

MAX15058の評価キット

zoom

MAX15058EVKIT

MAX15058の評価キット

MAX15058の評価キット

機能と利点

  • 入力動作電源:2.8V~5.5V
  • オールセラミックコンデンサ設計
  • スイッチング周波数:1MHz
  • 出力電圧範囲:0.6V~(0.94 x VIN)
  • イネーブル入力/パワーグッド出力
  • 選択可能なスキップモード機能
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15058の評価キット(EVキット)は、スイッチ内蔵の高効率3AステップダウンレギュレータのMAX15058を評価するための実証済みデザインを提供します。このEVキットは、2.8V~5.5Vの入力電源から最大3Aの負荷電流で1.8Vの出力にプリセットされています。このICは1MHzの固定スイッチング周波数を備えており、このEVキットは、オールセラミックコンデンサ設計および高速過渡応答を実現することができます。

アプリケーション

  • 分散電源システム
  • IP電話
  • ノートブック電源
  • ポータブル機器
  • リニアレギュレータ用プリレギュレータ
  • サーバ電源
