MAX15041

スイッチ内蔵、低コスト、3A、4.5V~28V入力、350kHz、PWMステップダウンDC-DCレギュレータ

すべて表示 showmore-icon

低電流電源レイルに最適な、スイッチ内蔵、低コスト、3A、DC-DCレギュレータ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.52
特長
  • 連続出力電流:3A (max)
  • 出力精度:±1% (全温度範囲)
  • 入力電圧範囲:4.5V~28V
  • 調整可能な出力電圧範囲:0.606V~0.9 x VIN
  • パワースイッチ内蔵:170mΩ RDS-ONハイサイドおよび105mΩ RDS-ONローサイド
  • 固定スイッチング周波数:350kHz
  • 最大効率:93%
  • サイクルごとの過電流保護
  • 設定可能なソフトスタート
  • 低ESRセラミック出力コンデンサによる安定動作
  • プリバイアス出力までの安全な起動
  • イネーブル入力およびパワーグッド出力
  • 過電流および温度過昇から完全保護
  • VDD LDO低電圧ロックアウト
  • 省スペース、熱特性を高めた3mm x 3mmパッケージ

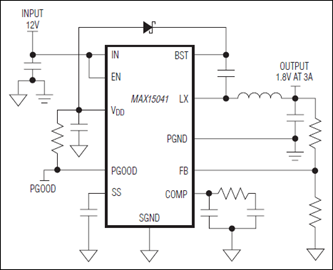

製品概要
show more Icon

スイッチ内蔵の低コスト同期整流DC-DCコンバータのMAX15041は、最大3Aの出力電流を供給します。MAX15041は、4.5V~28Vの入力電圧で動作し、2つの外付け抵抗によって設定された0.606V~VINの90%に調整可能な出力電圧を提供します。MAX15041は、配電システム、プリレギュレーション、セットトップボックス、テレビ、およびその他の民生アプリケーションに最適です。

MAX15041は、350kHzの内部固定スイッチング周波数と90%の最大デューティサイクルを持つピーク電流モードPWMコントローラを備えています。電流モード制御アーキテクチャは、補償デザインを簡素化し、サイクルごとの電流制限、ラインおよび負荷過渡に対する高速応答を確保します。高利得トランスコンダクタンス誤差アンプによって、タイプII補償方式による外部補償を柔軟に設定できるため、すべてのセラミックコンデンサの使用が可能です。

この同期整流バックレギュレータは、内蔵MOSFETを備えており、非同期ソリューションよりも優れた効率を提供すると同時に、ディスクリートコントローラソリューションに比べてデザインを簡素化します。デザインの簡素化のほか、内蔵MOSFETは、EMIを最小化し、基板スペースを削減し、外付け部品の数を最小限に抑えることによってより高い信頼性を提供します。

MAX15041は、サーマルシャットダウンおよび過電流保護(ハイサイドソースおよびローサイドシンク)も備え、低電圧ロックアウトを備えた5V LDOも内蔵しています。また、このデバイスは電源投入からプリバイアス出力までの安全な起動も確保します。

その他の機能として、外部調整可能なソフトスタートを備え、出力電圧を徐々にランプアップして突入電流を低減します。個別のイネーブル制御およびパワーグッド信号によって、柔軟な電源シーケンスが可能です。

MAX15041は、省スペース高電力3mm x 3mmの16ピンTQFN-EPパッケージで提供され、-40℃~+85℃での動作が完全保証されています。

アプリケーション

  • 民生用製品
  • 分散電源システム
  • プリレギュレータ
  • セットトップボックス
  • テレビ
  • 電源アダプタ
  • XDSLモデム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.52

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15041ETE+
  • HTML
  • HTML
MAX15041ETE+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 9, 2023

- 2276A

WAFER FAB

MAX15041ETE+

製造中

MAX15041ETE+T

製造中

9 18, 2020

- 2054

ASSEMBLY

MAX15041ETE+

製造中

MAX15041ETE+T

製造中

6 20, 2016

- 1612

ASSEMBLY

MAX15041ETE+

製造中

MAX15041ETE+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 9, 2023

- 2276A

arrow down

WAFER FAB

MAX15041ETE+

製造中

MAX15041ETE+T

製造中

9 18, 2020

- 2054

arrow down

ASSEMBLY

MAX15041ETE+

製造中

MAX15041ETE+T

製造中

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX15041ETE+

製造中

MAX15041ETE+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX15041EVKIT

MAX15041の評価キット

zoom

MAX15041EVKIT

MAX15041の評価キット

MAX15041の評価キット

機能と利点

  • 入力電圧範囲:4.5V~28V
  • 3.3V (3A出力の場合)
  • 固定スイッチング周波数:350kHz
  • 170mΩ RDS-ONハイサイドおよび105mΩ RDS-ONローサイドの内蔵電源スイッチを評価
  • 高効率:93% (max)
  • イネーブル入力(EN)
  • パワーグッド出力(PGOOD)
  • 過電流およびサーマルシャットダウン保護
  • 完全実装および試験済み

製品の詳細

MAX15041の評価キット(EVキット)は、ハイサイドおよびローサイドスイッチを内蔵した同期整流バックコンバータICのMAX15041を評価するための完全実装および試験済み回路ボードです。このEVキットの出力は3.3Vに設定され、最大3Aの出力電流を供給します。このEVキット回路は、MAX15041の内部設定された350kHzのスイッチング周波数で動作し、ICパワーグッド出力信号(PGOOD)を監視し回路をイネーブルするPCBパッドを備えています。

MAX15041のEVキットは、通常動作に最大3Aを供給する4.5V~28Vの電源を必要とします。

アプリケーション

  • 民生用製品
  • 分散電源システム
  • プリレギュレータ
  • セットトップボックス
  • テレビ
  • 電源アダプタ
  • XDSLモデム
