MAX14946

2.75kVRMS絶縁型500kbpsハーフデュプレックスRS-485/RS-422トランシーバ、±30kV ESD保護およびトランスドライバ内蔵

すべて表示 showmore-icon

業界最堅牢の絶縁型RS-485

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.53
特長
  • 高集積によって設計を簡素化
    • ケーブル側電源用LDO内蔵
    • ケーブル側への電力伝送用トランスドライバ内蔵:最大80%の効率(150mA負荷時)
  • 高性能トランシーバによって柔軟な設計を実現
    • RS-485 EIA/TIA-485規格に準拠
    • データレート:500kbps (max)
    • バス上のデバイス数:最大256
  • 内蔵の保護によって堅牢な通信を実現
    • ドライバ出力/レシーバ入力のESD保護:±30kV (HBM)
    • 絶縁耐圧(VISO):2.75kVRMS (60秒)
    • 最大繰り返しピーク絶縁電圧(VIORM):630VPEAK
    • 最大動作絶縁電圧(VIOWM):445VRMS
    • 寿命:30年以上(定格動作電圧時)
    • IEC 61000-4-5適合サージ耐圧:±10kV
    • サーマルシャットダウン
製品概要
show more Icon

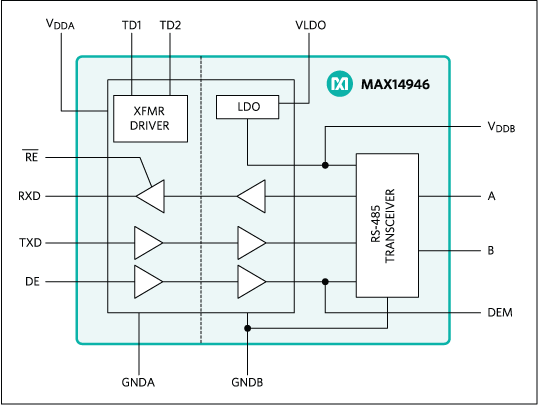

絶縁型RS-485/RS-422トランシーバのMAX14946は、2750VRMS (60秒)のガルバニック絶縁をデバイスのケーブル側(RS-485/RS-422ドライバ/レシーバ側)とUART側の間に提供します。絶縁は、ポート間に大きいグランド電位の差がある場合に、グランドループを切断しノイズを低減することで通信を改善します。このデバイスは、最大500kbpsの堅牢な通信を実現します。

このデバイスは、外部のトランスを使用してトランシーバのケーブル側に電力を伝送するために、450kHzのトランスドライバを内蔵しています。内蔵LDOは、ICのケーブル側に給電するための簡素でスペース効率の良いアーキテクチャを提供します。

このデバイスは、1つのハーフデュプレックスドライバ/レシーバチャネルを内蔵しています。レシーバは1/8ユニット負荷で、共通のバス上に最大256のトランシーバを接続可能です。

内蔵の真のフェイルセーフ回路は、入力が短絡またはオープンの場合に、レシーバ出力がロジックハイになることを確保します。低電圧ロックアウトは、ケーブル側またはUART側の電源が動作レベル以下の場合に、ドライバをディセーブルします。

ドライバ出力/レシーバ入力は、ヒューマンボディモデル(HBM)によって規定されているとおり、ケーブル側のGNDBに対する±30kVの静電気放電(ESD)から保護されています。

MAX14946は、ワイドボディ16ピンSOICパッケージで提供され、-40℃~+85℃の温度範囲で動作します。

アプリケーション

  • HVAC
  • 産業オートメーション機器
  • パワーメータ
  • プログラマブルロジックコントローラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.53

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14946EWE+
  • HTML
  • HTML
MAX14946EWE+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX149X2EVKIT

MAX14940/MAX14943/MAX14946/MAX14949の評価キット

zoom

MAX149X2EVKIT

MAX14940/MAX14943/MAX14946/MAX14949の評価キット

MAX14940/MAX14943/MAX14946/MAX14949の評価キット

機能と利点

  • 単一電源動作:3.3V
  • RS-485/PROFIBUSの評価が容易な端子ブロックコネクタ
  • 5000VRMS絶縁:60秒
  • 完全実装および試験済み
  • 実証済みPCBレイアウト

製品の詳細

MAX149X2の評価キット(EVキット)は、絶縁型RS-485/PROFIBUSトランシーバのMAX14943の機能を実証する完全実装および試験済みPCBです。このEVキットは3.3Vの単一電源で動作し、回路の2次側に給電するための絶縁型電源を実装しています。

MAX149X2のEVキットは、MAX14943GWE+が出荷時に実装されていますが、ピン互換のMAX14940、MAX14946、およびMAX14949 ICの評価にも使用することができます。

アプリケーション

  • HVAC
  • 産業オートメーション機器
  • パワーメータ
  • プログラマブルロジックコントローラ
リファレンス・デザイン

リファレンス・デザイン 1

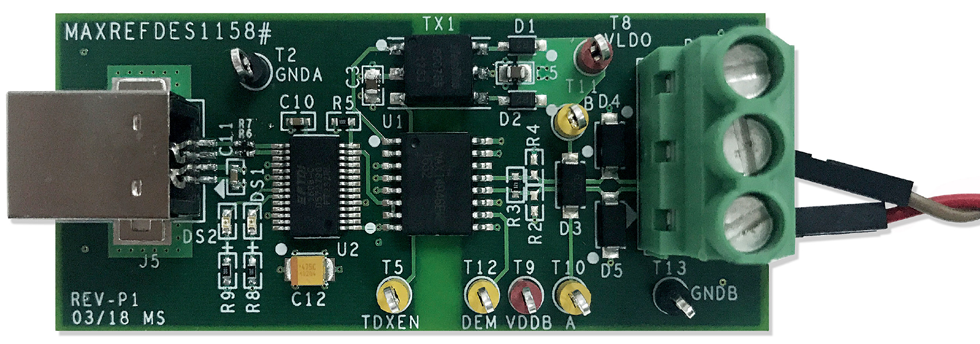

MAXREFDES1158

MAXREFDES1158: 2.75kVRMS Isolated 500kbps Half-Duplex RS-485 Transceiver Using the MAX14946
