MAX14919

産業用保護、クワッドチャネル、ローサイドスイッチ

すべて表示 showmore-icon

業界最堅牢、最高速のローサイドスイッチ

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.5)
Documentation すべてのドキュメントを表示
IBISモデル MAX14919 IBIS Model Download 1.74 MB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$1.81
特長
  • 電源電圧：5Vまたは7V～60V
  • 負荷電流：800mA (OUT当り)
  • リニアレギュレータ内蔵：5V/30mA
  • ロジック電源入力：1.62V (min)～5.5V (max)
  • 負荷電圧範囲：5V～48V
  • スイッチングレート：最大500kHz
  • 2倍の突入負荷電流オプション(10ms)
  • 電力消費および発熱を削減
    • オン抵抗：140mΩ (typ、チャネル当り)
    • 消費電流：1.7mA (typ)
    • 設定可能な負荷電流制限
  • 堅牢な設計機能
    • 内部誘導エネルギークランプ：55V (typ)
    • 短絡保護
    • 負荷電源の誤配線に対する逆方向電流検出
    • サージ保護：±1kV/42Ω、8µs/20µs
    • ESD保護：±8kV接触放電および±25kV気中放電
    • 動作周囲温度：-40℃～+125℃
  • 以下のアクティブローFAULT表示：
    • 熱過負荷
    • 逆方向負荷電流検出
    • V5電源の低電圧ロックアウト
  • 小型20ピンTSSOPパッケージ(6.5mm × 6.4mm)
  • 小型20ピンTQFNパッケージ(4mm × 5mm)
製品概要
show more Icon

MAX14919/MAX14919Aは産業用保護を備えたクワッドチャネルローサイドスイッチで、チャネル当り140mΩ (typ)のオン抵抗(RON)を特長とし、堅牢な動作のために±1kV/42Ωのサージ保護を内蔵しています。

抵抗で設定可能な高精度電流制限は、100mA～800mAの範囲の保証された動作電流を供給します。大きい起動または突入電流を消費する負荷には、2倍の突入負荷電流オプションを使用して対応します。出力を並列に接続してより高い負荷電流を実現することができます。4つのスイッチは端子制御され、最大500kHzの簡素で高速なスイッチングが可能です。

MAX14919/MAX14919Aは逆方向電流検出を備えています。MAX14919は非容量性負荷用に外部FETを駆動することによって逆方向電流保護を実装します。MAX14919Aは逆方向電流表示を備えています。

誘導性負荷は内部高電圧クランプを使用して迅速にターンオフされます。スイッチは短絡および過負荷保護されています。

クワッドローサイドスイッチのMAX14919/MAX14919Aは20ピンTSSOPパッケージ(6.5mm × 6.4mm)および20ピンTQFNパッケージ(4mm × 5mm)で提供され、-40℃～+125℃の温度範囲での動作が保証されています。

アプリケーション

  • 産業用デジタル出力
  • リレーおよびソレノイドドライバ
  • PLCおよびDCSシステム
  • モーター制御
Show More Arrow image
file データシートを表示 (Rev.5)
Documentation すべてのドキュメントを表示
IBISモデル MAX14919 IBIS Model Download 1.74 MB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$1.81
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX14919

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 技術記事
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 04/06/2023
English

MAX14919-MAX14919A: Industrial-Protected Quad-Channel Low-Side Switch Data Sheet (Rev.5)

PDFファイルを開く

redirect
554.62 K
download

PDFをダウンロード

技術記事

3

PDF Vector

HTML

更新 11/03/2021
English
Increasing Output Current by Paralleling Multiple Channels of MAX14919/ MAX14919A redirect icon

PDF Vector

HTML

更新 01/31/2022
日本語
MAX14919/MAX14919Aの複数のチャネルを並列接続して出力電流を増大させる redirect icon

PDF Vector

HTML

更新 12/13/2021
English
Industrial IO Handbook redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ソリューション・カタログ 1

Building Automation Brochure

ビデオ

2

Thumbnail Image

ビデオ

2022-10-04

03:06

Introduction to the MAX14919 and MAX14919A Industrial Protected Quad Low-Side Switch

さらに詳しく
Thumbnail Image

ビデオ

2022-10-04

03:09

Introduction to the MAX14919 Industrial Protected Quad Low-Side Switch

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14919ATP+ 20-LFCSP-4X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX14919ATP+T 20-LFCSP-4X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX14919AUP+ 20-TSSOP_4.4-4.4_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX14919AUP+T 20-TSSOP_4.4-4.4_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 25, 2022

- 2237

ASSEMBLY

MAX14919AUP+

製造中

MAX14919AUP+T

製造中

pdf

pcn_2237

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 25, 2022

- 2237

arrow down

ASSEMBLY

MAX14919AUP+

製造中

MAX14919AUP+T

製造中

pdf

pcn_2237

external-icon

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細
MAX14919A
popup image
Cart

新規設計に推奨

産業用保護、クワッドチャネル、ローサイドスイッチ

評価用キット 1

reference details image

MAX14919EVKIT

MAX14919の評価キット

zoom

MAX14919EVKIT

MAX14919の評価キット

download icon

ダウンロード

 print icon

印刷
MAX14919EVKIT
MAX14919の評価キット

機能と利点

  • 広範囲の入力電圧および負荷条件での堅牢な動作
  • サージ保護：最大±1kV IEC61000-4-5 (オプションのフィールド電源入出力からグランドへ)
  • フォルトおよび逆方向電流検出状態のLED表示
  • 複数のフォルト状態表示
    • 逆方向電流検出
    • V5出力の低電圧ロックアウト
    • RCLIM制御入力の短絡検出
    • サーマルシャットダウンフォルト
  • 出力逆方向電流保護用のFETを実装
  • 突入電流制御によって最大2倍の最大負荷電流に対応
  • 抵抗で選択可能なオプションによって最大許容負荷電流を設定
  • 広いロジック電圧範囲：+1.8V～+5.5V
  • 絶縁型電源入力範囲：+3V～+5.5V
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

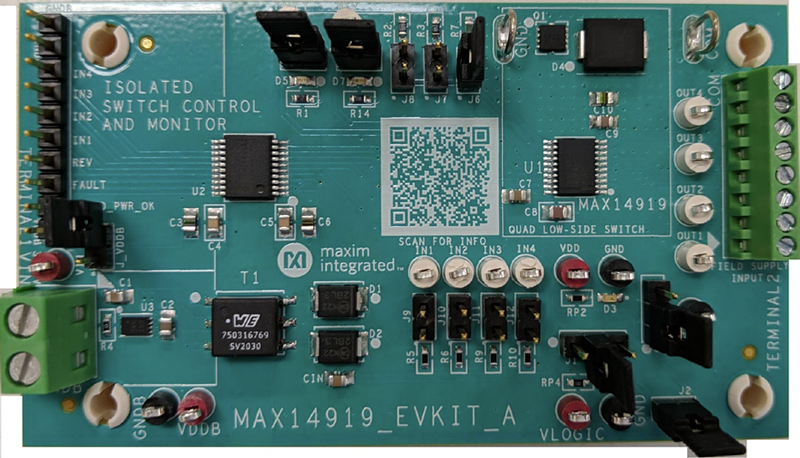

MAX14919の評価キット(EVキット)は、140mΩ (typ)のRONおよび±1kV/42Ωのサージ保護を備えた産業グレードクワッドローサイドスイッチのMAX14919を評価するための実証済みデザインを提供します。

MAX14919のEVキットは絶縁型電源および信号インタフェースを備え、MAX14919の4つのローサイドスイッチの端子レベルの制御を提供します。また、このEVキットは逆方向電流保護も備え、出力およびリターン端子の誤配線フォルトによって発生する損傷を防ぎます。

このEVキットにはMAX14919AUP+ (20ピンTSSOP-EP、6.5mm × 6.4mm)デバイスが実装されています。

アプリケーション

  • 産業用デジタル出力
  • モータ制御
  • PLCおよびDCSシステム
  • リレーおよびソレノイドドライバ
