MAX14883E

製造中

±60Vのフォルト保護と選択可能な極性を備えたCANトランシーバ

稼働時間を増大し設置の誤りを削減する選択可能な極性を備えた堅牢なCANトランシーバ

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 内部保護によって堅牢な通信を実現
    • CANHとCANLのフォルト耐性：±60V
    • CANHとCANLの高いESD保護
      • ±22kVヒューマンボディモデル
      • ±15kV IEC 61000-4-2気中放電
      • ±10kV IEC 61000-4-2接触放電
  • 柔軟なロジックインタフェースによって設計を簡素化
    • ロジック電源(VL)範囲：1.71V～5.5V
  • 高集積によってネットワーク設定の簡素化が可能
    • 極性制御
    • ドミナントタイムアウト保護
    • 最大1Mbpsのデータレートが可能

フォルト保護を備えた、高速コントローラエリアネットワーク(CAN)トランシーバのMAX14883Eは、産業用ネットワークアプリケーション用に最適化されています。このデバイスは±60Vのフォルト保護、±25Vの動作コモンモード入力範囲、およびCANH / CANLバスの高い±10kVのESD保護(接触放電)を特長とします。このデバイスは5V単一電源(VCC)で動作し、1.8V～5Vロジックとのインタフェース用のロジックレベル電源入力(VL)を内蔵しています。

MAX14883EはCANHおよびCANL I/Oを入れ替える極性選択入力(POL)を備えており、クロス配線されたフィールドケーブルをソフトウェアで修正することが可能です。

MAX14883Eは最大のCAN高速データレートで動作し、小規模ネットワーク上で最大1Mbpsが可能です。大規模ネットワーク上での最大速度は、容量性負荷およびその他の要因によって制限される場合があります。

このトランシーバはトランスミッタドミナントタイムアウト(tDOM)を内蔵しており、コントローラのエラーまたはTXD入力のフォルトによって発生するバスロックアップを防ぎます。TXDがtDOMより長時間にわたってドミナント状態(ロー)のままの場合、ドライバはリセッシブ状態に切り替えられ、バスを解放します。

MAX14883Eはナローボディ8ピンSOICパッケージで提供され、-40℃～+125℃の温度範囲で動作します。

アプリケーション

  • ビルオートメーション
  • HVAC
  • 産業用制御
  • 開閉装置
MAX14883E
±60Vのフォルト保護と選択可能な極性を備えたCANトランシーバ

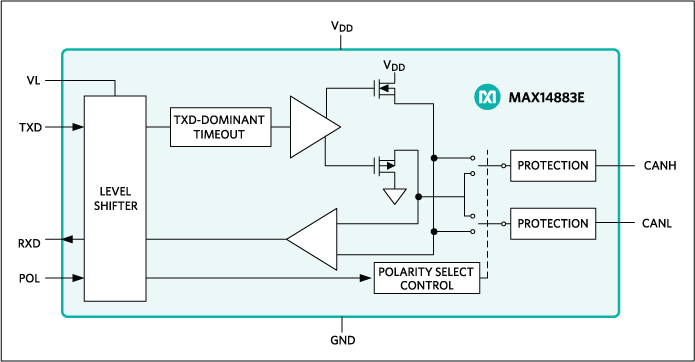

MAX14883E：簡易ブロックダイアグラム
