MAX14853

2.75kVRMS絶縁型500kbps/25MbpsフルデュプレックスRS-485/RS-422トランシーバ、±35kV ESD保護およびトランスドライバ内蔵

すべて表示 showmore-icon

業界最高の堅牢性、絶縁型RS-485

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.33
特長
  • 高集積化によって設計を簡素化
    • ケーブル側への給電用LDO内蔵
    • ケーブル側への電力伝送用トランスドライバ内蔵
  • 高性能トランシーバによって柔軟な設計を実現
    • RS-485 EIA/TIA-485規格に準拠
    • 最大データレート:500kbps (MAX14853)/25Mbps (MAX14855)
    • バス上に最大128のデバイス
    • スルーレート制限出力(MAX14853)
    • レシーバデグリッチフィルタ内蔵でノイズ耐性を強化(MAX14853)
  • 内蔵保護によって堅牢な通信を確保
    • ドライバ出力/レシーバ入力のESD (HBM):±35kV
    • 絶縁耐圧電圧(VISO):2.75kVRMS (60秒)
    • 最大繰り返しピーク絶縁電圧(VIORM):630VPEAK
    • 最大動作絶縁電圧(VIOWM):445VRMS
    • 寿命:30年以上(定格動作電圧時)
    • IEC 61000-4-5適合サージ耐圧:±10kV
    • サーマルシャットダウン
製品概要
show more Icon

絶縁型RS-485/RS-422トランシーバのMAX14853/MAX14855は、2750VRMS (60秒)のガルバニック絶縁をデバイスのケーブル側(RS-485/RS-422ドライバ/レシーバ側)とUART側の間に提供します。絶縁は、ポート間にグランド電位の大きな差が存在する場合にグランドループを切断することでノイズを低減し通信を改善します。これらのデバイスは、最大500kbps (MAX14853)または25Mbps (MAX14855)の堅牢な通信を実現します。

MAX14853/MAX14855は、外付けトランスを使用してトランシーバのケーブル側へ電力を伝送する450kHzトランスドライバを内蔵しています。内蔵LDOによって、ICのケーブル側に給電するためのシンプルでスペース効率に優れたアーキテクチャが提供されています。

MAX14853/MAX14855は、1つのドライブチャネルと1つの受信チャネルを備えています。レシーバは、1/4ユニット負荷で、1つの共通バス上に最大128のトランシーバを接続可能です。

内蔵の真のフェイルセーフ回路は、入力が短絡またはオープンの場合に、レシーバ出力を確実にロジックハイにします。低電圧ロックアウトは、ケーブル側またはUART側の電源が正常動作レベルを下回るとドライバをディセーブルにします。

ドライバ出力とレシーバ入力は、ケーブル側GNDBに対し、ヒューマンボディモデル(HBM)で規定された±35kVの静電気放電(ESD)から保護されます。

MAX14853/MAX14855は、ワイドボディの16ピンSOICパッケージで提供され、-40℃~+105℃の温度範囲で動作します。

アプリケーション

  • HVAC
  • 産業オートメーション機器
  • パワーメータ
  • プログラマブルロジックコントローラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.33

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14853GWE+
  • HTML
  • HTML
MAX14853GWE+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX148X2EVKIT

MAX14853/MAX14855/MAX14857およびMAX14859の評価キット

zoom

MAX148X2EVKIT

MAX14853/MAX14855/MAX14857およびMAX14859の評価キット

MAX14853/MAX14855/MAX14857およびMAX14859の評価キット

機能と利点

  • 単一電源動作:3.3V
  • RS-485/RS-422の評価が容易な端子ブロックコネクタ
  • 2750VRMS絶縁:60秒
  • 完全実装および試験済み

製品の詳細

MAX148X2の評価キット(EVキット)は、絶縁型RS-485/RS-422トランシーバのMAX14855の機能を実証する完全実装および試験済みPCBです。このEVキットは、3.3Vの単一電源で動作し、回路の2次側に給電するための絶縁型電源を実装しています。

MAX148X2EVKITは、MAX14853、MAX14857、およびMAX14859の評価にも使用することができます。

アプリケーション

  • HVAC
  • 産業オートメーション機器
  • パワーメータ
  • プログラマブルロジックコントローラ
ツールおよびシミュレーション

ツールおよびシミュレーション 1

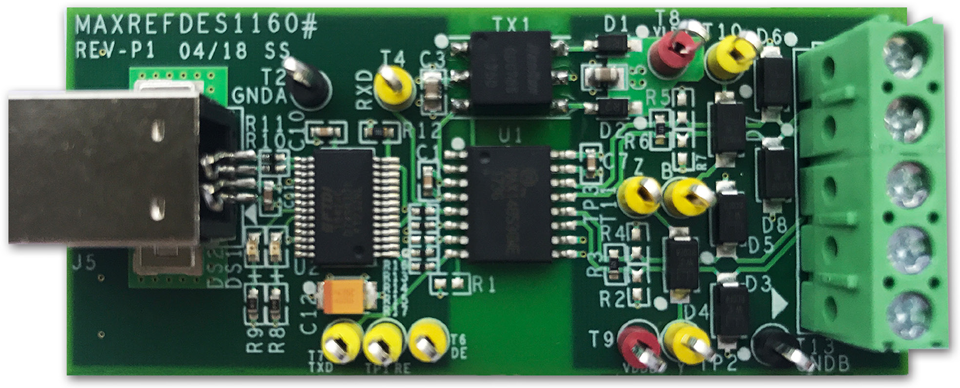

リファレンス・デザイン

リファレンス・デザイン 1
