MAX14713
製造中小型6Aスマート電源経路セレクタ
2つの個別の電源からシステムパワーを供給、超低消費電流
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$0.83
Viewing:
製品情報
- 堅牢な双方向の電源経路を提供
- 広い動作入力電圧:+1.6V~+5.5V
- 連続電流能力:6A
- 2つの11mΩ (typ) MOSFETスイッチ内蔵
- 簡素な電源スイッチ設計
- 個別の経路制御
- 自動電源経路制御
- 自動ソフトスタート
- IN1、IN2、またはOUTによって給電
- 長いバッテリ寿命
- 超低自己消費電流:2.5µA (typ)
- 高速スイッチオーバー
- 最適なソフトスタート機能
- 省スペースパッケージ
- 15ピンWLP (1.2mm × 2.0mm)

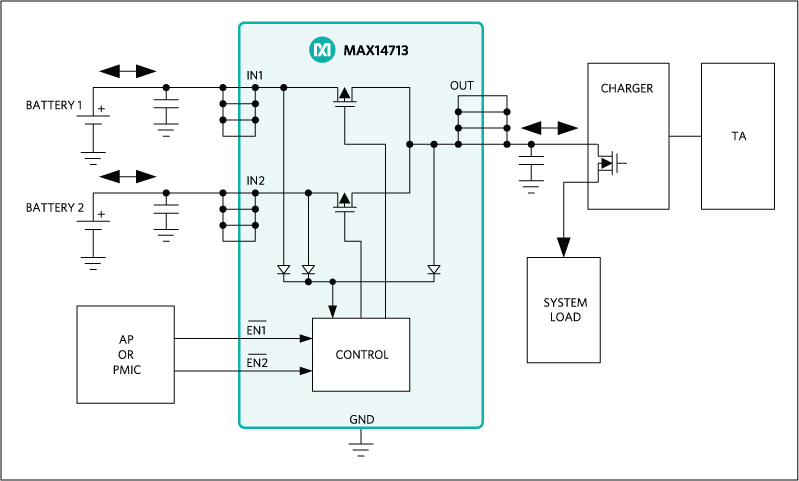

小型6Aスマート電源経路セレクタのMAX14713は、11mΩ (typ)の低RON FETを内蔵し、2つの個別の電源からシステム電源を提供します。このデバイスはSPDT構成の2つのスイッチを備え、スイッチがオフ時には双方向電流ブロック機能を提供します。
MAX14713は、各電源経路を制御する2つの個別のイネーブル入力を備えています。各イネーブル入力は、対応する経路を個別のスイッチとして制御します。しかし、両方の経路がイネーブルされている場合、内蔵コンパレータが入力端子の電圧に基づいて経路を制御します。また、このデバイスは動作状態時またはオフ状態時の超低消費電流を特長とし、より長いバッテリ寿命を実現します。
このデバイスは15ピンウェハレベルパッケージ(WLP) (1.2mm × 2.0mm)で提供され、-40℃~+85℃の拡張温度範囲で動作します。
アプリケーション
- 電子書籍リーダー
- スマートフォン
- タブレットPC
- ウェアラブル
ドキュメント
データシート 1
デザイン・ノート 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX14713EWL+ | 15-WLCSP-N/A | ||
MAX14713EWL+T | 15-WLCSP-N/A |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
1 6, 2022 - 2196 WAFER FAB |
||
MAX14713EWL+ | ||
MAX14713EWL+T | 製造中 | |
11 6, 2020 - 2100 ASSEMBLY |
||
MAX14713EWL+ | ||
MAX14713EWL+T | 製造中 | |
12 21, 2016 - 1671A ASSEMBLY |
||
MAX14713EWL+T | 製造中 | |
7 19, 2016 - 1594_AMENDED ASSEMBLY |
||
MAX14713EWL+T | 製造中 |
これは最新改訂バージョンのデータシートです。
