製品概要

機能と利点

  • 内蔵保護機能によって基板スペースを削減しシステムの堅牢性を向上
    • 過負荷電流制限:±10% (500mA~2.5A)
    • 逆電流保護
    • シャットダウン逆電流:1µA (max)
    • 短絡保護
    • サーマルシャットダウン保護
  • 低消費電力によって熱および/またはバッテリ消費を低減
    • 低消費電流:130µA (typ)
    • 低RON:32mΩ (typ)
  • 柔軟な製品は簡単に多くのプロジェクトに再使用可能
    • 可変電流制限:250mA~2500mA
    • 電源電圧範囲:+2.3V~+5.5V

製品概要

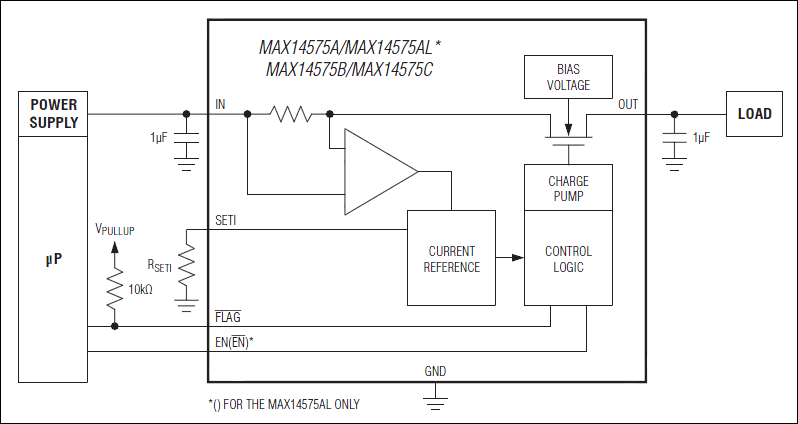

設定可能な電流制限スイッチのMAX14575A/MAX14575AL/MAX14575B/MAX14575Cは、異常な負荷状態に起因するホストデバイスの損傷を防止する内部電流制限機能を備えています。これらの電流制限スイッチは、オン抵抗が32mΩ (typ)と小さく、+2.3V~+5.5Vの入力電圧範囲で動作します。電流制限を250mA~2.5Aの範囲で調整可能であるため、これらのデバイスは大容量負荷コンデンサの充電や大電流負荷スイッチングアプリケーションに最適です。

この製品ファミリのデバイスは、どれを選択するかによって過電流イベントの処理方法がそれぞれ異なります。MAX14575A/MAX14575ALにはオートリトライモードがあります。また、MAX14575AはアクティブハイEN極性を備え、MAX14575ALはアクティブローEN極性を備えています。MAX14575Bにはラッチオフモードがあり、MAX14575Cには連続電流制限モードがあります。その他のセーフティ機能には、過熱を防止するサーマルシャットダウン保護やソースへの電流逆流を防止する逆電流ブロッキングなどがあります。

MAX14575A/MAX14575AL/MAX14575B/MAX14575Cは、小型8ピンTDFNパッケージ(2mm x 2mm)で提供され、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • データモデムカード
  • ポータブルメディアプレーヤー
  • 携帯電話のRFパワーアンプ
  • SDXCカード電源保護
  • USBポート
  • UTCA/ATCAプラットフォーム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
