MAX1452

低コスト、高精度センサ信号コンディショナ

すべて表示 showmore-icon

低コスト、高精度センサ信号コンディショナ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$12.34
特長
  • シングルチップの高集積アナログ信号経路によって完全な高精度センサーソリューションの設計時間の短縮とスペースの節約を実現
    • 増幅、キャリブレーション、および温度補償
    • 完全アナログ信号経路
    • 対応センサー出力感度:4mV/V~60mV/V
    • 単一ピンデジタルプログラミング
    • 外付けトリム部品不要
    • 16ビットオフセットおよびスパンキャリブレーション分解能
    • 電流と電圧ブリッジ励起の両方をサポート
    • 高速ステップ応答:150µs
    • 内蔵汎用オペアンプ
  • マルチポイントキャリブレーション温度補正をサポートする内蔵ルックアップテーブルによってシステム性能を向上
  • データ破損防止のSecure-Lock
  • 2mAの低消費電流によって4~20mAアプリケーションの電源設計を簡素化
製品概要
show more Icon

MAX1452は、抵抗性素子センサを利用する工業用およびプロセス制御用アプリケーションに最適化された高度集積化アナログセンサ信号プロセッサです。MAX1452は増幅、キャリブレーションおよび温度補償を内蔵し、センサ固有の再現性に近い全体的性能を実現します。完全アナログ信号経路は、出力信号での量子化ノイズを生成することなく、内蔵16ビットDACによるデジタル制御トリミングを可能にします。オフセットおよびスパンは16ビットDACを使用して較正され、センサ部との交換を真に可能にしています。

MAX1452のアーキテクチャは、プログラマブルセンサ励起、16ステップのプログラマブルゲインアンプ(PGA)、768バイト(6144ビット)の内部EEPROM、4つの16ビットDAC、未使用のオペアンプ、および内蔵温度センサで構成されています。オフセットおよびスパン補償に加えて、MAX1452は優れた柔軟性と試験コスト節減のために開発されたユニークなオフセットTCおよびFSOTC温度補償も提供します。

MAX1452は民生用、工業用、および自動車用の温度範囲を対象に16ピンSSOP/TSSOPおよび24ピンTQFNパッケージで提供されています。

FAQ (よく聞かれる質問):MAX1452/5 FAQ (よく聞かれる質問):MAX1452/5

アプリケーション

  • 加速度計
  • 湿度センサー
  • 圧力キャリブレータおよびコントローラ
  • 圧力センサー
  • 抵抗素子センサー
  • 歪みゲージ
  • トランスデューサおよびトランスミッタ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$12.34

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1452AAE+
  • HTML
  • HTML
MAX1452AAE+T
  • HTML
  • HTML
MAX1452ATG+
  • HTML
  • HTML
MAX1452ATG+T
  • HTML
  • HTML
MAX1452C/D
  • HTML
  • HTML
MAX1452CAE+
  • HTML
  • HTML
MAX1452CAE+T
  • HTML
  • HTML
MAX1452EAE+
  • HTML
  • HTML
MAX1452EAE+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX1452ATG+

製造中

MAX1452ATG+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX1452ATG+

製造中

MAX1452ATG+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

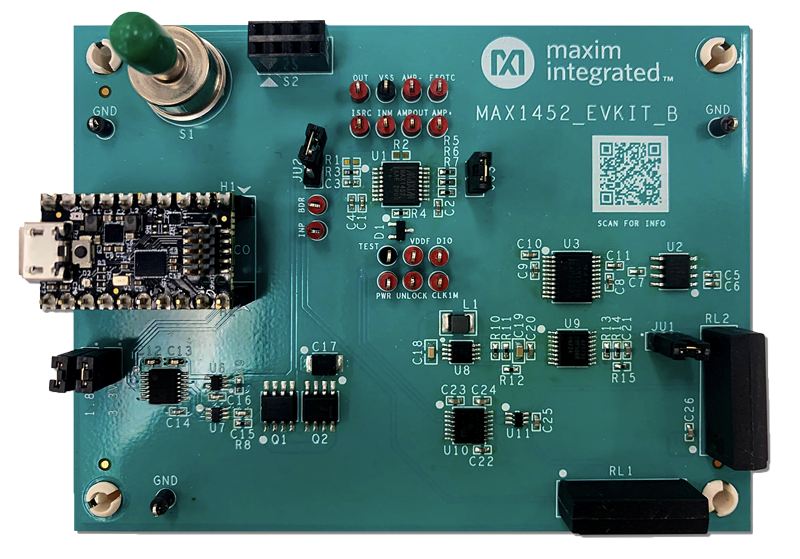

MAX1452BEVKIT

MAX1452の評価システム

zoom

MAX1452BEVKIT

MAX1452の評価システム

MAX1452の評価システム

機能と利点

  • USB Powered
  • Sensor Socket on the EV board
  • On-Board ADC to read the OUT Voltage of MAX1452
  • Windows 10-compatible software
  • User-Friendly Graphical User Interface (GUI)
  • Proven PCB Layout
  • Fully Assembled and Tested

製品の詳細

アプリケーション

  • 加速度計
  • 湿度センサー
  • 圧力キャリブレータおよびコントローラ
  • 圧力センサー
  • 抵抗素子センサー
  • 歪みゲージ
  • トランスデューサおよびトランスミッタ
reference details image

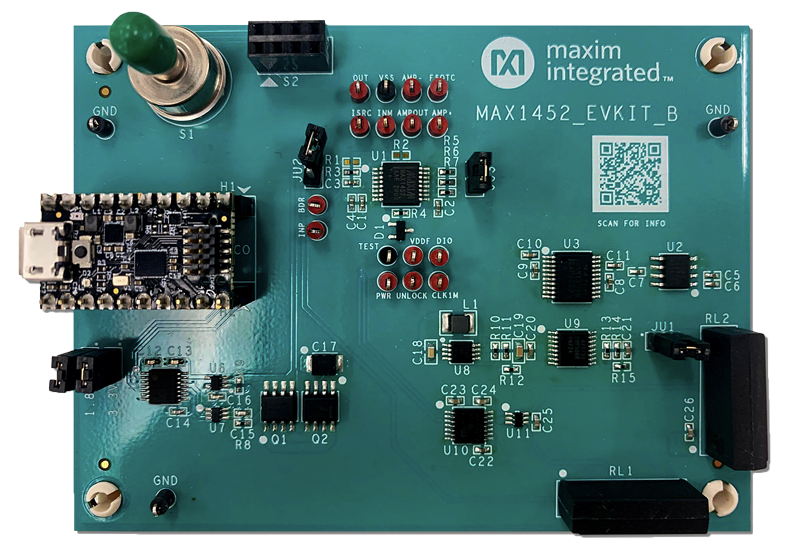

MAX1452EVSYS

MAX1452の評価システム

zoom

MAX1452EVSYS

MAX1452の評価システム

MAX1452の評価システム

機能と利点

  • USB Powered
  • Sensor Socket on the EV board
  • On-Board ADC to read the OUT Voltage of MAX1452
  • Windows 10-compatible software
  • User-Friendly Graphical User Interface (GUI)
  • Proven PCB Layout
  • Fully Assembled and Tested

製品の詳細

アプリケーション

  • 加速度計
  • 湿度センサー
  • 圧力キャリブレータおよびコントローラ
  • 圧力センサー
  • 抵抗素子センサー
  • 歪みゲージ
  • トランスデューサおよびトランスミッタ
