MAX1455

低コスト高精度センサー信号コンディショナ

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 増幅、キャリブレーション、および温度補償
  • 選択可能な出力クリッピングリミット
  • 対応センサ出力感度:5mV/V~40mV/V
  • 単一ピンデジタルプログラミング
  • 外付けトリム部品不要
  • 16ビットオフセットおよびスパンキャリブレーション分解能
  • 完全アナログ信号経路
  • 温度補正入力に使用可能なPRTブリッジ
  • マルチポイントキャリブレーション温度補正サポートの内蔵ルックアップテーブル
  • 高速周波数応答:3.2kHz
  • 内蔵汎用オペアンプ
  • データ破損防止のSecure-Lock™
  • 製品概要
    show more Icon

    MAX1455は、抵抗性素子センサー用の高集積、センサー信号プロセッサです。MAX1455は、増幅、較正、および温度補償を提供し、センサー固有の再現性に取り組み全体性能を可能にします。完全アナログ信号経路のため出力信号に量子化ノイズが含まれず、内蔵16ビットデジタル-アナログコンバータ(DAC)によるデジタル制御のトリミングが可能です。オフセットおよびスパンも16ビットDACを使用して較正されるため、真に互いに取替え可能なセンサー製品が実現します。

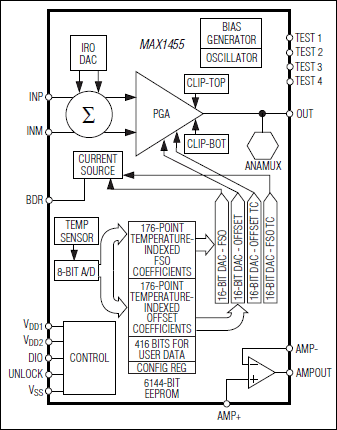

    MAX1455のアーキテクチャは、設定可能なセンサー励起、16ステップのプログラマブルゲインアンプ(PGA)、768バイト(6144ビット)の内蔵EEPROM、4つの16ビットDAC、1つの未使用オペアンプ、および内蔵温度センサーを備えています。オフセットとスパンの補正に加え、MAX1455は非常に高度の柔軟性を提供するとともに試験コストを最小限に抑えるために開発された独自の温度補償方式を備えています。

    MAX1455は、チップ形式、16ピンSSOPパッケージ、およびTSSOPパッケージで提供されます。

    FAQ (よく聞かれる質問):MAX1452/5 FAQ (よく聞かれる質問):MAX1452/5

    アプリケーション

    • 加速度計測定
    • 湿度センサー
    • MRおよびGMRセンサー
    • 圧電抵抗式シリコンセンサー
    • 圧力センサーおよびトランスデューサ
    • 抵抗素子センサー
    • 歪みゲージ

    質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント
    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    評価用キット

    評価用キット 3

    MAX1455EVKIT

    MAX1455の評価キット

    zoom

    MAX1455EVKIT

    MAX1455の評価キット

    MAX1455の評価キット

    機能と利点

    • 実証済みPCBレイアウト
    • 使いやすいオンボードのテストポイント
    • 完全実装および試験済み
    • オプションの圧力センサ(MAX1455EVKIT-CS)
    • 全温度範囲を出荷時較正済み(MAX1455EVKIT-CS)
    • LabVIEW®ベースのソフトウェア

    製品の詳細

    MAX1455の評価キット(EVキット)は、MAX1455とコンピュータを使用し、抵抗素子センサの補償と較正を検証します。このキットは、出荷時に較正済みのセンサ付き(MAX1455EVKIT-CS)またはセンサなし(MAX1455EVKIT-NS)で提供される実装および試験済みPCBが含まれます。このEVキットはすでに補償されているため、センサオプションの初期性能評価を実行するためにソフトウェアおよびコンピュータは不要です。10ピンリボンケーブルがEVボードをシリアルキーアダプタMAX1452KEYに接続します。このアダプタはコンピュータシリアルポートに差し込むと、ボードを環境チャンバ内で評価することができます。ソフトウェアは、Windows® 95/98/2000/XP対応のPCを必要とします。

    アプリケーション

    • 加速度計測定
    • 湿度センサー
    • MRおよびGMRセンサー
    • 圧電抵抗式シリコンセンサー
    • 圧力センサーおよびトランスデューサ
    • 抵抗素子センサー
    • 歪みゲージ

    MAX1455EVKIT-CS

    MAX1455の評価キット

    zoom

    MAX1455EVKIT-CS

    MAX1455の評価キット

    MAX1455の評価キット

    機能と利点

    • 実証済みPCBレイアウト
    • 使いやすいオンボードのテストポイント
    • 完全実装および試験済み
    • オプションの圧力センサ(MAX1455EVKIT-CS)
    • 全温度範囲を出荷時較正済み(MAX1455EVKIT-CS)
    • LabVIEW®ベースのソフトウェア

    製品の詳細

    MAX1455の評価キット(EVキット)は、MAX1455とコンピュータを使用し、抵抗素子センサの補償と較正を検証します。このキットは、出荷時に較正済みのセンサ付き(MAX1455EVKIT-CS)またはセンサなし(MAX1455EVKIT-NS)で提供される実装および試験済みPCBが含まれます。このEVキットはすでに補償されているため、センサオプションの初期性能評価を実行するためにソフトウェアおよびコンピュータは不要です。10ピンリボンケーブルがEVボードをシリアルキーアダプタMAX1452KEYに接続します。このアダプタはコンピュータシリアルポートに差し込むと、ボードを環境チャンバ内で評価することができます。ソフトウェアは、Windows® 95/98/2000/XP対応のPCを必要とします。

    アプリケーション

    • 加速度計測定
    • 湿度センサー
    • MRおよびGMRセンサー
    • 圧電抵抗式シリコンセンサー
    • 圧力センサーおよびトランスデューサ
    • 抵抗素子センサー
    • 歪みゲージ

    MAX1455EVKIT-NS

    MAX1455の評価キット

    zoom

    MAX1455EVKIT-NS

    MAX1455の評価キット

    MAX1455の評価キット

    機能と利点

    • 実証済みPCBレイアウト
    • 使いやすいオンボードのテストポイント
    • 完全実装および試験済み
    • オプションの圧力センサ(MAX1455EVKIT-CS)
    • 全温度範囲を出荷時較正済み(MAX1455EVKIT-CS)
    • LabVIEW®ベースのソフトウェア

    製品の詳細

    MAX1455の評価キット(EVキット)は、MAX1455とコンピュータを使用し、抵抗素子センサの補償と較正を検証します。このキットは、出荷時に較正済みのセンサ付き(MAX1455EVKIT-CS)またはセンサなし(MAX1455EVKIT-NS)で提供される実装および試験済みPCBが含まれます。このEVキットはすでに補償されているため、センサオプションの初期性能評価を実行するためにソフトウェアおよびコンピュータは不要です。10ピンリボンケーブルがEVボードをシリアルキーアダプタMAX1452KEYに接続します。このアダプタはコンピュータシリアルポートに差し込むと、ボードを環境チャンバ内で評価することができます。ソフトウェアは、Windows® 95/98/2000/XP対応のPCを必要とします。
