MAX14434

4チャネル、高速、低電力、5kVRMSデジタルアイソレータ

すべて表示 showmore-icon

業界の高速低電力デジタルアイソレータ

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.22
特長
  • 高速デジタル信号の堅牢なガルバニック絶縁
    • データレート:200Mbps
    • 絶縁耐圧(VISO):5kVRMS (60秒)
    • 連続耐圧(VIOWM):848VRMS
    • サージ耐圧:±10kV (GNDAとGNDB間、1.2/50µsの波形)
    • 高CMTI:50kV/µs (typ)
  • 低消費電力
    • 1.1mW (1Mbps時チャネル当り、VDD = 3.3V)
    • 3.5mW (100Mbps時チャネル当り、VDD = 1.8V)
  • オプションによって広範囲のアプリケーションに対応
    • 2つのデータレート:25Mbps/200Mbps
    • 3つのチャネル方向構成
    • 2つの出力デフォルト状態:ハイ/ロー
製品概要
show more Icon

MAX14434~MAX14436は、マキシム独自のプロセス技術を使用した高速、低電力、4チャネルのデジタルガルバニックアイソレータです。これらのデバイスは異なる電源領域を備えた回路間でデジタル信号を転送し、使用する電力は1.8V動作の1Mbps時にチャネル当りわずか0.58mWです。MAX14434/5/6は、5kVRMS (60秒)の絶縁定格を備えています。3kVRMSまたは3.75kVRMS絶縁を必要とするアプリケーションの場合は、MAX14430~MAX14432を参照してください。

MAX14434~MAX14436ファミリは、可能な3つの片方向チャネル構成をすべて提供し、SPI、RS-232、RS-485、およびデジタル入出力アプリケーションを含むあらゆる4チャネル設計に対応します。MAX14435R/S/U/VのA側の出力イネーブルはアクティブローで、アクティブローCS信号によってアイソレータのMISO信号を直接イネーブルすることができるため、共有SPIバスのポートの絶縁に最適です。ファミリのその他のデバイスはすべて従来のアクティブハイのイネーブルを備えています。

どのデバイスも、25Mbpsまたは200Mbpsのいずれかの最大データレートと、ハイまたはローのいずれかのデフォルト出力を備えたものが提供されます。デフォルトとは、入力に給電されていない場合、または入力がオープン回路の場合の出力の状態です。各オプションに割り当てられたサフィックスについては、データシートの「Ordering Information (型番)」および「Product Selector Guide (製品選択ガイド)」を参照してください。アイソレータのそれぞれの側が個別の1.71V~5.5V電源であるため、これらのデバイスはレベルトランスレータとしての使用にも最適です。

MAX14434~MAX14436は16ピンワイドボディSOICパッケージで提供され、沿面および空間距離は8mmです。パッケージ材料の比較トラッキング指数(CTI)は600V (min)で、クリーページ表のグループ1に分類されます。いずれのデバイスも、-40℃~+125℃の周囲温度での動作が保証されています。

アプリケーション

  • バッテリマネージメント
  • 産業オートメーション向けフィールドバス通信
  • 汎用絶縁アプリケーション
  • 絶縁型RS-485/RS-422、CAN
  • 絶縁SPIインタフェース
  • 医療用システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.22

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14434EAWE+
  • HTML
  • HTML
MAX14434EAWE+T
  • HTML
  • HTML
MAX14434FAWE+
  • HTML
  • HTML
MAX14434FAWE+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

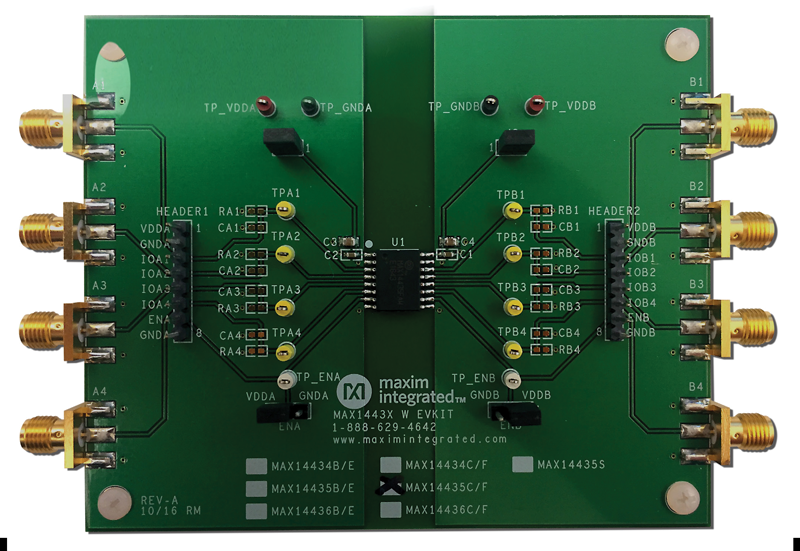

MAX14435FWEVKIT

MAX14434/MAX14435/MAX14436の評価キット

zoom

MAX14435FWEVKIT

MAX14434/MAX14435/MAX14436の評価キット

MAX14434/MAX14435/MAX14436の評価キット

機能と利点

  • 広範囲のデータ転送レート:DC~200Mbps
  • 4つの片方向チャネル、3種類のチャネル方向構成
  • SMAコネクタによって外部機器との接続が容易
  • 広い電源電圧範囲:1.71V~5.5V
  • ワイドボディSOICパッケージで最大5kVRMS (60秒)の絶縁を保証

製品の詳細

MAX14434~MAX14436の評価キット(EVキット)は、4チャネル片方向デジタルアイソレータのMAX14434~MAX14436を評価するための実証済みデザインを提供します。3種類の評価ボードが利用可能で、MAX14434~MAX14436ファミリの各種チャネル方向構成に対応します。すべての評価ボードはワイドボディ16ピンSOICパッケージタイプに対応します。EVキットのオプションについては、データシートの表1を参照してください。

このEVキットは、公称出力電圧が1.71V~5.5Vの範囲の2つの個別の絶縁型電源から給電してください。2つの側の間を絶縁せずにデバイスの電気的パラメータを評価する場合は、1つの電源を使用することもできます。

MAX14434FWEVKIT#にはMAX14434FAWE+が実装されていますが、MAX14434BAWE+、MAX14434CAWE+、MAX14434EAWE+の各デジタルアイソレータの評価に使用することもできます。MAX14435FWEVKIT#にはMAX14435FAWE+が実装されていますが、MAX14435RAWE+、MAX14435SAWE+、MAX14435UAWE+、およびMAX14435VAWE+の各デジタルアイソレータの評価に使用することもできます。

MAX14436WEVKIT#にはMAX14436FAWE+が実装されていますが、MAX14436BAWE+、MAX14436CAWE+、MAX14436EAWE+の各デジタルアイソレータの評価に使用することもできます。

アプリケーション

  • バッテリマネージメント
  • 産業オートメーション向けフィールドバス通信
  • 汎用絶縁アプリケーション
  • 絶縁型RS-485/RS-422、CAN
  • 医療用システム
reference details image

MAX14436FWEVKIT

MAX14434/MAX14435/MAX14436の評価キット

zoom

MAX14436FWEVKIT

MAX14434/MAX14435/MAX14436の評価キット

MAX14434/MAX14435/MAX14436の評価キット

機能と利点

  • 広範囲のデータ転送レート:DC~200Mbps
  • 4つの片方向チャネル、3種類のチャネル方向構成
  • SMAコネクタによって外部機器との接続が容易
  • 広い電源電圧範囲:1.71V~5.5V
  • ワイドボディSOICパッケージで最大5kVRMS (60秒)の絶縁を保証

製品の詳細

MAX14434~MAX14436の評価キット(EVキット)は、4チャネル片方向デジタルアイソレータのMAX14434~MAX14436を評価するための実証済みデザインを提供します。3種類の評価ボードが利用可能で、MAX14434~MAX14436ファミリの各種チャネル方向構成に対応します。すべての評価ボードはワイドボディ16ピンSOICパッケージタイプに対応します。EVキットのオプションについては、データシートの表1を参照してください。

このEVキットは、公称出力電圧が1.71V~5.5Vの範囲の2つの個別の絶縁型電源から給電してください。2つの側の間を絶縁せずにデバイスの電気的パラメータを評価する場合は、1つの電源を使用することもできます。

MAX14434FWEVKIT#にはMAX14434FAWE+が実装されていますが、MAX14434BAWE+、MAX14434CAWE+、MAX14434EAWE+の各デジタルアイソレータの評価に使用することもできます。MAX14435FWEVKIT#にはMAX14435FAWE+が実装されていますが、MAX14435RAWE+、MAX14435SAWE+、MAX14435UAWE+、およびMAX14435VAWE+の各デジタルアイソレータの評価に使用することもできます。

MAX14436WEVKIT#にはMAX14436FAWE+が実装されていますが、MAX14436BAWE+、MAX14436CAWE+、MAX14436EAWE+の各デジタルアイソレータの評価に使用することもできます。

アプリケーション

  • バッテリマネージメント
  • 産業オートメーション向けフィールドバス通信
  • 汎用絶縁アプリケーション
  • 絶縁型RS-485/RS-422、CAN
  • 医療用システム
reference details image

MAX14434FWEVKIT

MAX14434/MAX14435/MAX14436の評価キット

zoom

MAX14434FWEVKIT

MAX14434/MAX14435/MAX14436の評価キット

MAX14434/MAX14435/MAX14436の評価キット

機能と利点

  • 広範囲のデータ転送レート:DC~200Mbps
  • 4つの片方向チャネル、3種類のチャネル方向構成
  • SMAコネクタによって外部機器との接続が容易
  • 広い電源電圧範囲:1.71V~5.5V
  • ワイドボディSOICパッケージで最大5kVRMS (60秒)の絶縁を保証

製品の詳細

MAX14434~MAX14436の評価キット(EVキット)は、4チャネル片方向デジタルアイソレータのMAX14434~MAX14436を評価するための実証済みデザインを提供します。3種類の評価ボードが利用可能で、MAX14434~MAX14436ファミリの各種チャネル方向構成に対応します。すべての評価ボードはワイドボディ16ピンSOICパッケージタイプに対応します。EVキットのオプションについては、データシートの表1を参照してください。

このEVキットは、公称出力電圧が1.71V~5.5Vの範囲の2つの個別の絶縁型電源から給電してください。2つの側の間を絶縁せずにデバイスの電気的パラメータを評価する場合は、1つの電源を使用することもできます。

MAX14434FWEVKIT#にはMAX14434FAWE+が実装されていますが、MAX14434BAWE+、MAX14434CAWE+、MAX14434EAWE+の各デジタルアイソレータの評価に使用することもできます。MAX14435FWEVKIT#にはMAX14435FAWE+が実装されていますが、MAX14435RAWE+、MAX14435SAWE+、MAX14435UAWE+、およびMAX14435VAWE+の各デジタルアイソレータの評価に使用することもできます。

MAX14436WEVKIT#にはMAX14436FAWE+が実装されていますが、MAX14436BAWE+、MAX14436CAWE+、MAX14436EAWE+の各デジタルアイソレータの評価に使用することもできます。

アプリケーション

  • バッテリマネージメント
  • 産業オートメーション向けフィールドバス通信
  • 汎用絶縁アプリケーション
  • 絶縁型RS-485/RS-422、CAN
  • 医療用システム
