製品概要
機能と利点
- 広範囲のデータ転送レート:DC~200Mbps
- 4つの片方向チャネル、3種類のチャネル方向構成
- SMAコネクタによって外部機器との接続が容易
- 広い電源電圧範囲:1.71V~5.5V
- ワイドボディSOICパッケージで最大5kVRMS (60秒)の絶縁を保証
製品概要

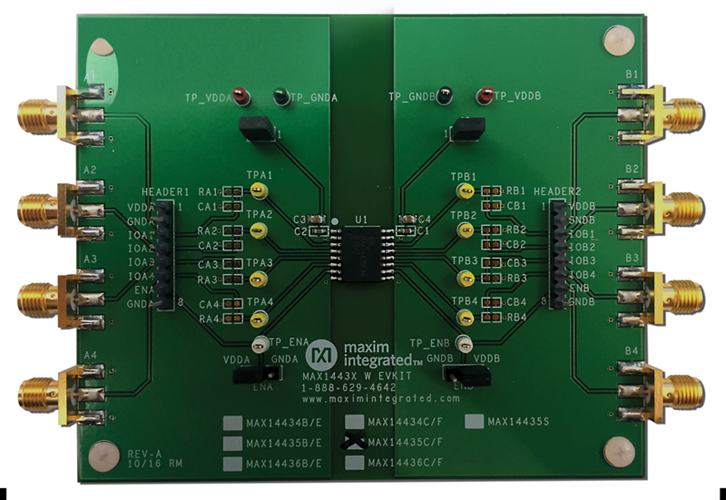

MAX14434~MAX14436の評価キット(EVキット)は、4チャネル片方向デジタルアイソレータのMAX14434~MAX14436を評価するための実証済みデザインを提供します。3種類の評価ボードが利用可能で、MAX14434~MAX14436ファミリの各種チャネル方向構成に対応します。すべての評価ボードはワイドボディ16ピンSOICパッケージタイプに対応します。EVキットのオプションについては、データシートの表1を参照してください。
このEVキットは、公称出力電圧が1.71V~5.5Vの範囲の2つの個別の絶縁型電源から給電してください。2つの側の間を絶縁せずにデバイスの電気的パラメータを評価する場合は、1つの電源を使用することもできます。
MAX14434FWEVKIT#にはMAX14434FAWE+が実装されていますが、MAX14434BAWE+、MAX14434CAWE+、MAX14434EAWE+の各デジタルアイソレータの評価に使用することもできます。MAX14435FWEVKIT#にはMAX14435FAWE+が実装されていますが、MAX14435RAWE+、MAX14435SAWE+、MAX14435UAWE+、およびMAX14435VAWE+の各デジタルアイソレータの評価に使用することもできます。
MAX14436WEVKIT#にはMAX14436FAWE+が実装されていますが、MAX14436BAWE+、MAX14436CAWE+、MAX14436EAWE+の各デジタルアイソレータの評価に使用することもできます。
アプリケーション
- バッテリマネージメント
- 産業オートメーション向けフィールドバス通信
- 汎用絶縁アプリケーション
- 絶縁型RS-485/RS-422、CAN
- 医療用システム
