製品概要
機能と利点
- 双方向レベル変換
- VLは最低+1.1Vまで動作
- シャットダウンモードでの超低自己消費電流:1µA (max)
- 保証されたプッシュプル駆動データレート
- 8Mbps (+1.2V ≤ VL ≤ +3.6V、VCC ≤ +5.5V)
- 16Mbps (+1.8V ≤ VL ≤ VCC ≤ +3.3V)
- I/O VCCラインの拡張ESD保護
- ±15kVヒューマンボディモデル
- ±15kV IEC61000-4-2エアギャップ方式
- ±8kV IEC61000-4-2接触放電
- 低消費電流
- 短絡保護
- 省スペースのµDFNパッケージとUTQFNパッケージ
製品概要
±15kV ESD保護、双方向レベルトランスレータのMAX13046E/MAX13047Eは、マルチ電圧システムにおけるデータ転送にレベルシフトを提供します。MAX13046Eはシングルチャネルトランスレータで、MAX13047Eはデュアルチャネルトランスレータです。外部からの印加電圧のVCCおよびVLによって、このデバイスの両側のロジックレベルが設定されます。MAX13046E/MAX13047Eは伝送ゲートを使った設計を採用しているため、いずれの単一データライン上においても両方向(VL ⇔ VCC)のデータ変換が可能です。MAX13046E/MAX13047Eは、+1.1V~+3.6Vまたは(VCC + 0.3V)のいずれか最小のVL、および+1.65V~+5.5VのVCCを受け付けるため、これらのデバイスは低電圧ASIC/PLDと高電圧システム間のデータ転送に最適となります。
MAX13046E/MAX13047Eは、消費電流を1µA以下に低減するシャットダウンモード、過熱短絡保護、およびVCC側に±15kV ESD保護を備え、外部に信号を配信するアプリケーションでの保護が強化されます。MAX13046E/MAX13047Eは、プッシュプル駆動が使用される場合、8Mbpsの保証データレートで動作します。
MAX13046Eは、6ピンµDFNパッケージで提供され、MAX13047Eは10ピンUTQFNで提供されます。両デバイスは-40℃~+85℃の拡張温度範囲での動作が保証されています。
アプリケーション
- 携帯電話
- CMOSロジックレベル変換

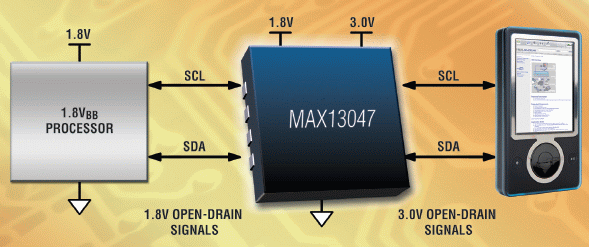

- I2Cおよび1-Wire変換
- ポータブル機器
