MAX121

製造中

308ksps ADC、DSPインタフェースおよび78dB SINAD付

データシート (Rev. 3)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 分解能：14ビット
  • 変換時間：2.9µs (スループット308ksps)
  • アクイジション時間：400ns
  • 低ノイズおよび低歪み
    • SINAD：78dB
    • THD：-85dB
  • バイポーラ入力範囲：±5V (過電圧耐性：±15V)
  • 消費電力：210mW
  • 連続変換モードが利用可能
  • 内部リファレンス：-5V、30ppm/℃
  • DSPプロセッサへのインタフェース
  • 16ピンDIPおよびSOパッケージ、20ピンSSOPパッケージ

完全、BiCMOS、シリアル出力、サンプリング14ビットアナログ-デジタルコンバータ(ADC)のMAX121は、トラック/ホールドおよび低ドリフト、低ノイズ、埋込みツェナー電圧リファレンスを内蔵し、高速な変換速度と低消費電力を兼ね備えています。スループットレートは308kサンプル/秒(ksps)と高速です。フルスケールアナログ入力範囲は±5Vです。

MAX121は、逐次比較型アーキテクチャと高速DACを利用して、高速な変換速度と低電力動作の両方を実現します。+5Vおよび-12Vまたは-15V電源で動作し、消費電力はわずか210mWです。

MAX121は、一般的なほとんどのデジタルシグナルプロセッサのシリアルポートに直接インタフェース可能で、省スペースな16ピンDIPおよびSO、より小型の20ピンSSOPパッケージで提供されます。MAX121は、1.1MHz～5.5MHzの周波数範囲のTTLおよびCMOS互換クロックで動作します。すべてのロジック入出力はTTLおよびCMOS互換です。このデータシートには、TMS320、µPD77230、およびADSP2101デジタルシグナルプロセッサ、およびMotorola SPIおよびQSPIインタフェース規格を使用するµPへの容易なインタフェースのためのアプリケーションノートが含まれています。

アプリケーション

  • オーディオおよび通信処理
  • デジタル信号処理
  • DSPサーボ制御
  • スペクトル分析
  • 音声認識および合成
MAX121
308ksps ADC、DSPインタフェースおよび78dB SINAD付

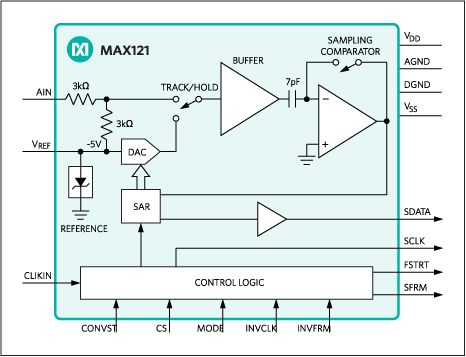

MAX121：ファンクションダイアグラム
