MAX122

500ksps、サンプリング、12ビットADC、トラック/ホールドおよびリファレンス内蔵

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$23.99
特長
  • 分解能:12ビット
  • 全温度範囲でミッシングコードなし
  • 内部リファレンス:-5V、20ppm/℃
  • 変換時間:1.6µs (スループット500ksps、MAX120)
  • 変換時間:2.6µs (スループット333ksps、MAX122)
  • 低ノイズおよび低歪み:
    • SINAD:70dB (min)
    • THD :-70dB (max、MAX122)
  • 低消費電力:210mW
  • 個別のトラック/ホールド制御入力
  • 連続変換モードが利用可能
  • 入力範囲:±5V (過電圧耐性:±15V)
  • 24ピンナローDIP、ワイドSO、およびSSOPパッケージ
製品概要
show more Icon

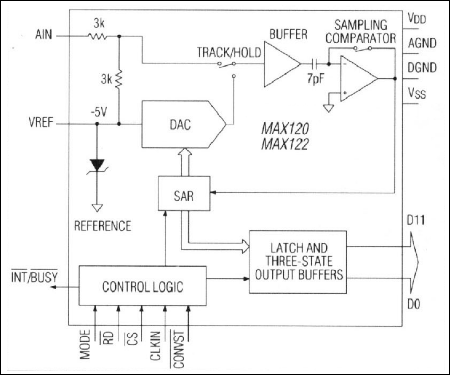

完全、BiCMOS、サンプリング12ビットアナログ-デジタルコンバータ(ADC)のMAX120/MAX122は、トラック/ホールド(T/H)および低ドリフト電圧リファレンスを内蔵し、高速な変換速度と低消費電力を兼ね備えています。T/Hの350nsのアクイジション時間と、MAX120の1.6µsの変換時間の組合せによって、500kサンプル/秒(ksps)という高スループットレートを実現します。MAX122の2.6µsの変換時間では、333kspsのスループットレートが可能です。

MAX120/MAX122は、-5V~+5Vのアナログ入力電圧を許容します。必要な外付け部品は、電源およびリファレンス電圧用のデカップリングコンデンサのみです。MAX120は、0.1MHz~8MHzの周波数範囲のクロックで動作します。MAX122は、0.1MHz~5MHzのクロック周波数を許容します。

MAX120/MAX122は、標準的なマイクロプロセッサ(µP)インタフェースを採用しています。3ステートのデータ出力は、12ビットデータバスとの組合せで動作するように構成されます。データアクセスおよびバス解放のタイミング仕様は、一般的なほとんどのµPと互換性があり、ウェイトステートは不要です。さらに、MAX120/MAX122はFIFO (first-in, first-out)バッファと直接インタフェース可能なため、µPの割込みオーバーヘッドがほぼありません。すべてのロジック入出力はTTL/CMOS互換です。シリアルインタフェースが必要なアプリケーションの場合は、MAX121を参照してください。
