MAX1202

5V、8チャネル、シリアル、12ビットADC、3Vデジタルインタフェース付

すべて表示 showmore-icon

12ビット+5Vまたは±5Vアナログ、+3Vデジタルシステムに最適

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$13.58
特長
  • 入力:8チャネルシングルエンドまたは4チャネル差動
  • 電源:+5V単一または±5Vデュアル
  • 出力ロジックレベルが調節可能(2.7V~5.25V)
  • 低電力:
    • 1.5mA (動作モード)
    • 2µA (パワーダウンモード)
  • 内部トラック/ホールドサンプリングレート:133kHz
  • 内部4.096Vリファレンス(MAX1202)
  • 4線シリアルインタフェース:SPI/MICROWIRE/TMS320コンパチブル
  • ユニポーラまたはバイポーラ入力:ソフトウェアで設定
  • パッケージ:20ピンDIP/SSOP
製品概要
show more Icon

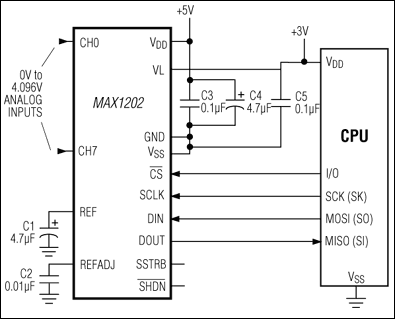

MAX1202/MAX1203は、+5V (アナログ)および+3V (ディジタル)混合の電源電圧を使用するアプリケーション用として設計された12ビットデータ収集システムです。+5V単一アナログ電源または±5Vデュアルアナログ電源で動作し、8チャネルマルチプレクサ、広帯域幅トラック/ホールド、およびシリアルインタフェースに高速変換および低消費電力特性を兼ね備えています。

4線シリアルインタフェースは外部ロジックなしで、直接SPI™/MICROWIRE™機器に接続できます。シリアルストローブ出力により、TMS320ファミリのディジタル信号プロセッサ(DSP)に直接接続できます。MAX1202/MAX1203は、内部クロックまたは外部シリアルインタフェースクロックを使用して逐次比較型のアナログディジタル変換を行います。シリアルインタフェースは、最大2MHzで動作します。

MAX1203は外部リファレンスを必要とします。MAX1202は内部4.096Vリファレンスを備え、どちらの製品も利得トリミングを簡単にするリファレンスバッファアンプを備えています。また、ディジタル出力の電源となるVLピンを備えています。出力ロジックレベル(3V、3.3V、または5V)は、このピンに印加される電圧によって決まります。

本製品は、ハードによるアクティブローSHDNピンおよびソフトウェア選択による2つのパワーダウンモードを備えています。MAX1202/MAX1203は、シリアルインタフェースにアクセスすると自動的にパワーアップし、ターンオンが速いために変換と変換の間にシャットダウンできます。このため、ユーザは消費電流を最適化できます。変換と変換の間のパワーダウンをカスタム化することにより、サンプリングレートが低い場合には消費電流を10µA以下に抑えることができます。

MAX1202/MAX1203は20ピンSSOPおよびDIPパッケージで提供され、民生用、拡張、および軍用温度範囲のものが用意されています。

アプリケーション

  • 5V/3V混合電源システム
  • バッテリ駆動アプリケーション
  • データ収集
  • 高精度プロセス制御
  • 医療用機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$13.58

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1202ACAP+
  • HTML
  • HTML
MAX1202ACAP+T
  • HTML
  • HTML
MAX1202AEAP+
  • HTML
  • HTML
MAX1202AEAP+T
  • HTML
  • HTML
MAX1202AEPP+
  • HTML
  • HTML
MAX1202BCAP+
  • HTML
  • HTML
MAX1202BCAP+T
  • HTML
  • HTML
MAX1202BCPP+
  • HTML
  • HTML
MAX1202BEAP+
  • HTML
  • HTML
MAX1202BEAP+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 28, 2023

- 2361H

WAFER FAB

MAX1202ACAP+

製造中

MAX1202ACAP+T

製造中

MAX1202AEAP+

製造中

MAX1202AEAP+T

製造中

MAX1202AEPP+

製造中

MAX1202BCAP+

製造中

MAX1202BCAP+T

製造中

MAX1202BEAP+

製造中

MAX1202BEAP+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 28, 2023

- 2361H

arrow down

WAFER FAB

MAX1202ACAP+

製造中

MAX1202ACAP+T

製造中

MAX1202AEAP+

製造中

MAX1202AEAP+T

製造中

MAX1202AEPP+

製造中

MAX1202BCAP+

製造中

MAX1202BCAP+T

製造中

MAX1202BEAP+

製造中

MAX1202BEAP+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

MAX1203EVKIT

MAX1202およびMAX1203の評価キット

zoom

MAX1203EVKIT

MAX1202およびMAX1203の評価キット

MAX1202およびMAX1203の評価キット

機能と利点

  • Proven PC Board Layout
  • Complete Evaluation System
  • Convenient On-Board Test Points
  • Data-Logging Software
  • 3V/5V Logic Interface
  • Fully Assembled and Tested

製品の詳細

アプリケーション

  • 5V/3V混合電源システム
  • バッテリ駆動アプリケーション
  • データ収集
  • 高精度プロセス制御

MAX1202EVKIT

MAX1202およびMAX1203の評価キット

zoom

MAX1202EVKIT

MAX1202およびMAX1203の評価キット

MAX1202およびMAX1203の評価キット

機能と利点

  • Proven PC Board Layout
  • Complete Evaluation System
  • Convenient On-Board Test Points
  • Data-Logging Software
  • 3V/5V Logic Interface
  • Fully Assembled and Tested

製品の詳細

アプリケーション

  • 5V/3V混合電源システム
  • バッテリ駆動アプリケーション
  • データ収集
  • 高精度プロセス制御
