  5. MAX11617

最新データシート：英語版 Rev. 4
PDF
データシートご利用上の注意

製品概要

機能と利点

  • 高速I²C対応のシリアルインタフェース
    • ファーストモード：400kHz
    • ハイスピードモード：1.7MHz
  • 単一電源
    • 2.7V～3.6V (MAX11613/MAX11615/MAX11617)
    • 4.5V～5.5V (MAX11612/MAX11614/MAX11616)
  • 超小型パッケージ
    • 8ピンµMAX (MAX11612/MAX11613)
    • 1.9mm x 2.2mmの12ピンWLP (MAX11613)
    • 16ピンQSOP (MAX11614～MAX11617)
    • 2.14mm x 2.0mmの16ピンWLP (MAX11615/MAX11617)
  • 内部リファレンス
    • 2.048V (MAX11613/MAX11615/MAX11617)
    • 4.096V (MAX11612/MAX11614/MAX11616)
  • 外部リファレンス：1V～VDD
  • 内部クロック
  • 4チャネルシングルエンドまたは2チャネル完全差動(MAX11612/MAX11613)
  • 8チャネルシングルエンドまたは4チャネル完全差動(MAX11614/MAX11615)
  • 12チャネルシングルエンドまたは6チャネル完全差動(MAX11616/MAX11617)
  • チャネルスキャンモードを備えたFIFO内蔵
  • 低電力
    • 670µA (94.4kspsの場合)
    • 230µA (40kspsの場合)
    • 60µA (10kspsの場合)
    • 6µA (1kspsの場合)
    • 0.5µA (パワーダウンモードの場合)
  • ソフトウェアで設定可能なユニポーラ/バイポーラ

製品概要

低電力、12ビット、マルチチャネルアナログ-デジタルコンバータ(ADC)のMAX11612～MAX11617は、トラック/ホールド(T/H)、電圧リファレンス、クロック、およびI²C対応の2線式シリアルインタフェースを内蔵しています。これらのデバイスは、2.7V～3.6V (MAX11613/MAX11615/MAX11617)または4.5V～5.5V (MAX11612/MAX11614/MAX11616)の単一電源で動作し、94.4kspsの最大サンプリングレートで必要な消費電流はわずか670µAです。消費電流は、46kspsでのサンプリングレートの場合、230µA以下に下がります。AutoShutdown™は、コンバージョン間のデバイスをパワーダウンし、低スループットレートでの消費電流を1µA以下に低減します。MAX11612/MAX11613は各4つのアナログ入力チャネルを備え、MAX11614/MAX11615は各8つのアナログ入力チャネルを備え、MAX11616/MAX11617は各12のアナログ入力チャネルを備えています。これらの完全差動アナログ入力は、ユニポーラ/バイポーラ、およびシングルエンド/差動動作用にソフトウェアで設定可能です。
フルスケールアナログ入力範囲は、内部リファレンスによって、または1V～VDDの外部的に印可されたリファレンス電圧によって決定されます。MAX11613/MAX11615/MAX11617は2.048Vのリファレンスを内蔵し、MAX11612/MAX11614/MAX11616は4.096Vのリファレンスを内蔵しています。
MAX11612/MAX11613は、8ピンµMAX®パッケージで、MAX11613は、超小型、1.9mm x 2.2mmの12ピンウェハレベルパッケージ(WLP)で提供されます。MAX11614～MAX11617は、16ピンQSOPパッケージおよび超小型、2.14mm x 2.0mmの16ピンウェハレベルパッケージ(WLP)で提供されます。MAX11612～MAX11617は、拡張温度範囲(-40℃～+85℃)が保証されています。ピンコンパチブルの10ビット品については、MAX11606～MAX11611のデータシートをご参照ください。ピンコンパチブルの8ビット品については、MAX11600～MAX11605のデータシートをご参照ください。

アプリケーション

  • バッテリ駆動試験装置
  • ハンドヘルドポータブルアプリケーション
  • 医療用機器
  • 受信信号強度インジケータ
  • ソーラーパワー遠隔システム
  • システム監視

製品カテゴリ

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

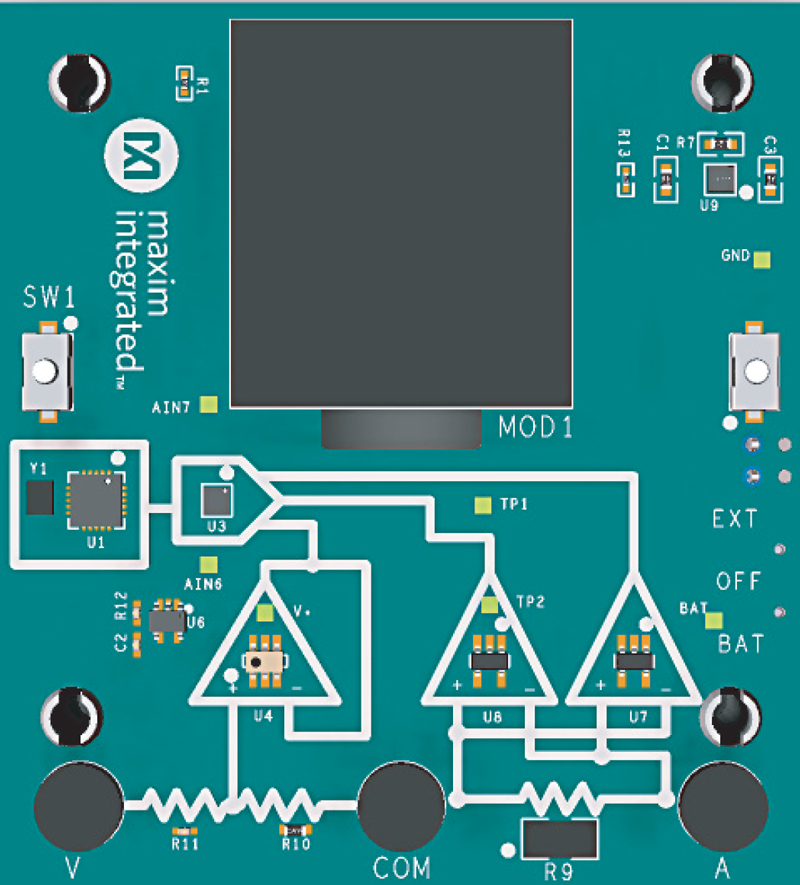

評価キット (8)
