LTP8803-1A

新規設計に推奨

PMBusインターフェースを備えた160A DC/DC電源μModuleレギュレータ

データシート (Rev. A)
製品モデル
1
1Ku当たりの価格
最低価格：$118.50
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高周波数で高い効率
  • 600kHzで最大91.8%の効率（54VIN、1.2VOUT）
  • PMBus準拠のI2Cシリアル・インターフェース
  • 電圧、電流、温度、および異常をモニタ
  • 内蔵EEPROMの異常ログ記録
  • デジタルでプログラム可能な制御ループ
  • 電圧、電流制限、ソフトスタート／ソフトストップ、周波数、同期と位相、パワーグッド、警告と異常の設定が可能
  • 広い入力電圧範囲：45V～65V
  • 出力電圧範囲：0.5V～1.5V
  • 入力電圧45V～65VIN、出力電圧1.2VOUT向けに最適化
  • 差動リモート電圧センスによるDC出力の最大誤差：±0.5%
  • 電流リードバックの精度：±3%
  • 複数のμModule ICを並列接続して電流を分担
  • LTP8800-1AおよびLTP8800-4Aとピン互換（0.8VOUTに最適化）
  • 22mm × 24mm × 22mm表面実装パッケージ
LTP8803-1A
PMBusインターフェースを備えた160A DC/DC電源μModuleレギュレータ

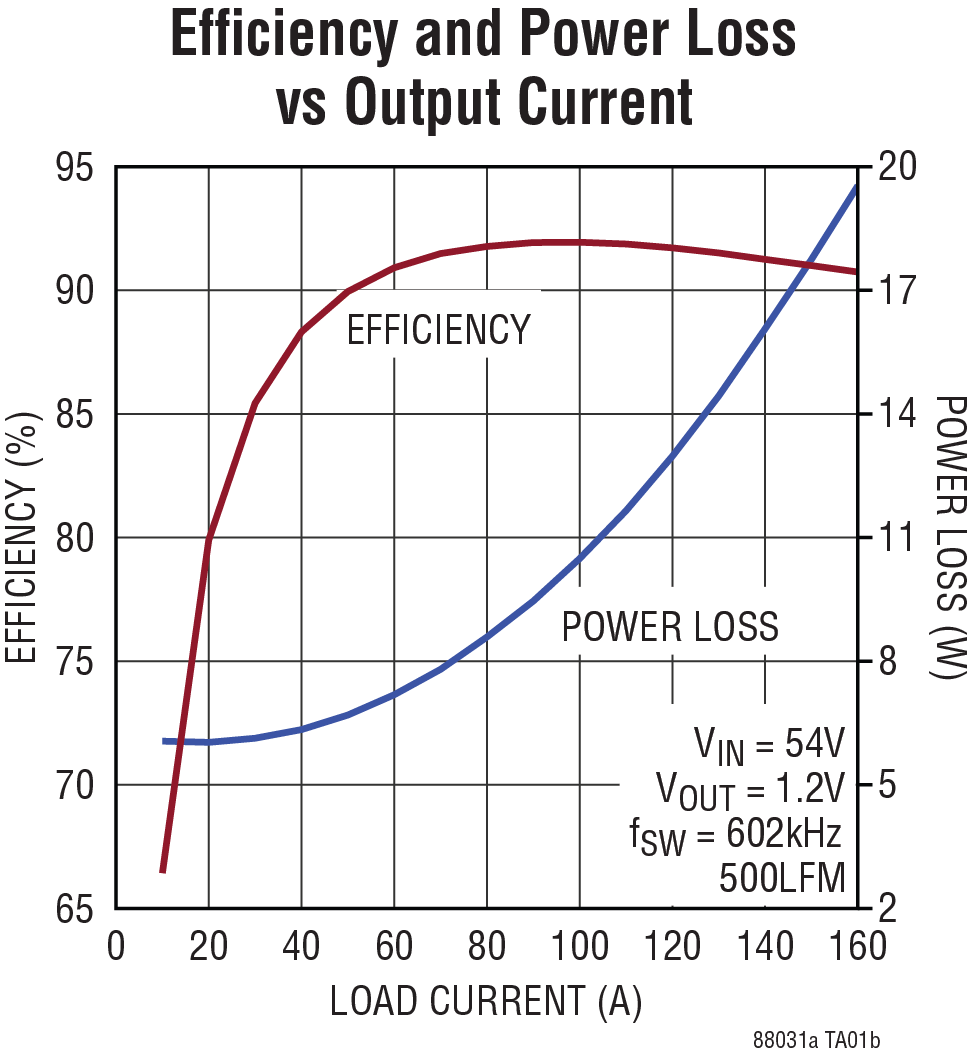

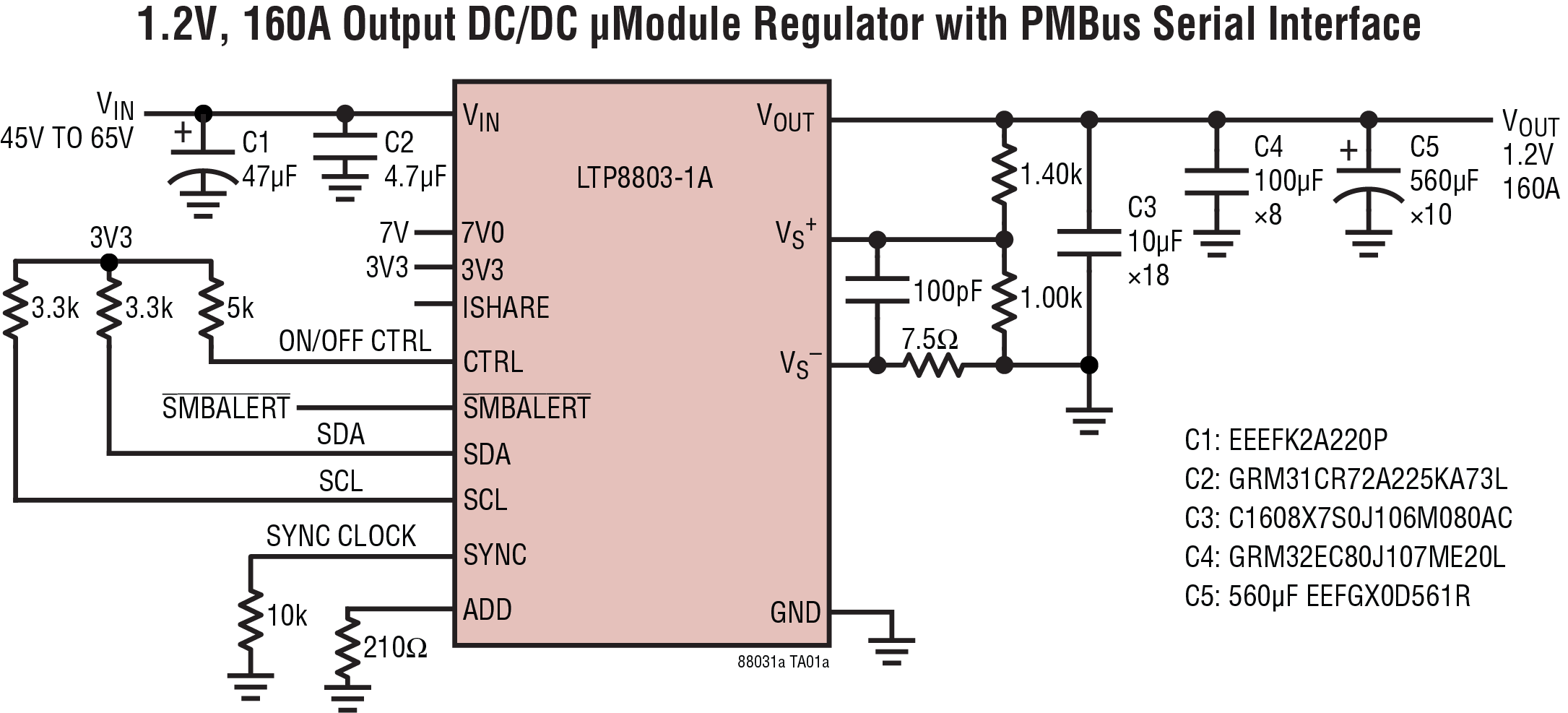

LTP8803-1A Application Circuit LTP8803-1A Performance Graph
myAnalogに追加

myAnalogの製品セレクション（通知受け取り）、既存／新規のプロジェクトに製

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セレクション（通知受け取り）、既存／新規のプロジェクトに製

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTP8803-1A
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC3190A-D

LTP8803-1A | PMBusインターフェースを備えた、54V入力、大電流DC/DC電源μModule

今すぐ購入 詳細を表示

製品詳細

デモ回路3190A-Dは大電流、高密度、高効率のオープンフレームμModule®レギュレータで、入力範囲は45V～65Vです。このデモ・ボードは、デジタル・パワー・システム・マネージメントによって54V配電アーキテクチャからマイクロプロセッサに1.15Vの電圧を供給するLTP8803-1A μModuleレギュレータを搭載しています。このデモ・ボードの最大出力電流は160Aです。詳細については、LTP8803-1Aのデータシートを参照してください。

DC3190A-Dは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。オプションでDC2086Aを使用することにより、電源オフのモジュールやICのEEPROMを小型の4ピン・コネクタでプログラムすることができます。
DC3190A-D
LTP8803-1A | PMBusインターフェースを備えた、54V入力、大電流DC/DC電源μModule

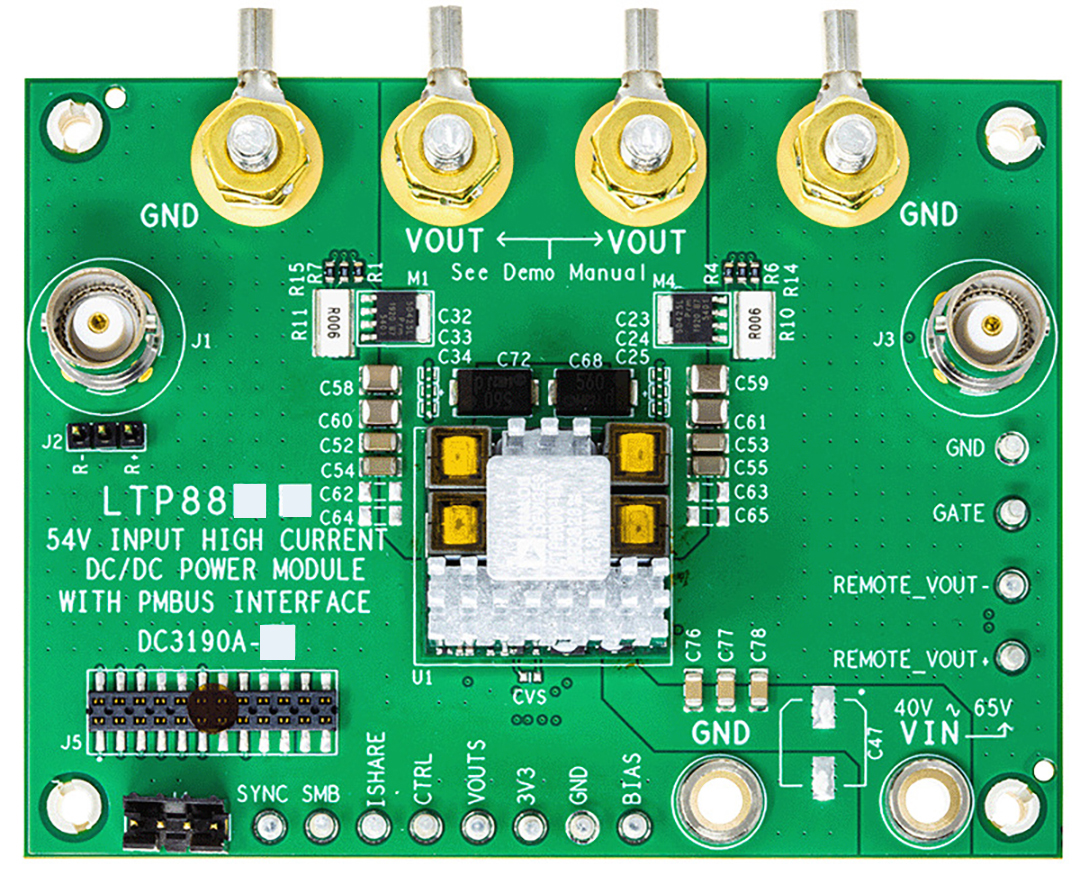

DC3190A-D Evaluation Board
