特長
- 内蔵のスイッチング降圧レギュレータにより給電されるデュアルLDO
- EMIノイズ・シールドを内蔵した低ノイズSilent Switcher®（サイレント・スイッチャ）アーキテクチャ
- CISPR22クラスBおよびCISPR25クラス5に準拠
- 超低出力RMSノイズ：<1µVRMS（10Hz～100kHz）
- 超低出力スポット・ノイズ：10kHzで2nV/√Hz
- 超高PSRR：100kHzで80dB
- 広い入力電圧：3.5V～40V
- 広い出力電圧：0V～8V
- デュアル500mA連続電流（TA = 85°C）
- 電圧トラッキング機能により電力損失を最小限に抑制
- 100µA SETピン電流、初期精度±1%
- 選択可能なスイッチング周波数：200kHz～2.2MHz
- 外部同期が可能
- プログラマブルなパワー・グッド
- 並列接続により低ノイズと高出力電流に対応可能
- 9mm × 6.25mm × 3.32mm BGA
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTM8080は、40V入力、デュアル500mAまたはシングル1A出力の、超低ノイズで超高PSRRなµModule®レギュレータです。LTM8080はカスケード構造を採用しており、EMIノイズ・シールドを内蔵した40V入力の降圧Silent Switcherレギュレータと、その後段に配置されるデュアルの高性能な低ドロップアウト・リニア電圧レギュレータ（LDO）から構成されています。このデュアルLDOは、アナログ・デバイセズの超低ノイズおよび超高PSRRアーキテクチャを備えており、ノイズに敏感なアプリケーション向けに電源供給ができます。LTM8080は、スイッチング電源とLDOで構成された集積化ソリューションであり、スイッチング電源とLDOの長所を併せ持ちながらも小型形状を維持しており、プリント基板レイアウトに対する制約を大幅に低減できます。
このパッケージには、コントローラ、パワー・スイッチ、インダクタ、サポート部品が含まれています。更にLTM8080では、内蔵の電圧トラッキング機能により、VBUS電圧が2.5V（公称値）またはVOUT1より1V高い電圧のいずれか大きい方に自動的に設定されるため、非常に優れたノイズ性能が実現され、消費電力を最小限に抑えることができます。
LTM8080は、熱強化型のコンパクト（9mm × 6.25mm × 3.32mm）なオーバーモールド・ボール・グリッド・アレイ（BGA）パッケージを採用しており、標準的な表面実装装置による自動アセンブリに最適で、RoHSに準拠しています。
アプリケーション
- RF電源：PLL、VCO、ミキサ、LNA
- 超低ノイズ計測器
- 高速／高精度データ・コンバータ
- 医療用アプリケーション：イメージング、診断
米国特許番号11258356B2で保護。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM8080
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
Book & eBook 1
ソリューション・カタログ 1
ビデオ
3
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTM8080EY#PBF |
48-Lead BGA (9mm x 6.25mm x 3.32mm)
|
|
|
| LTM8080IY#PBF |
48-Lead BGA (9mm x 6.25mm x 3.32mm)
|
|
|
| LTM8080MPY |
48-Lead BGA (9mm x 6.25mm x 3.32mm)
|
|
|
| LTM8080MPY#PBF |
48-Lead BGA (9mm x 6.25mm x 3.32mm)
|
|
- LTM8080EY#PBF
- ピン／パッケージ図
-
48-Lead BGA (9mm x 6.25mm x 3.32mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8080IY#PBF
- ピン／パッケージ図
-
48-Lead BGA (9mm x 6.25mm x 3.32mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8080MPY
- ピン／パッケージ図
-
48-Lead BGA (9mm x 6.25mm x 3.32mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8080MPY#PBF
- ピン／パッケージ図
-
48-Lead BGA (9mm x 6.25mm x 3.32mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1

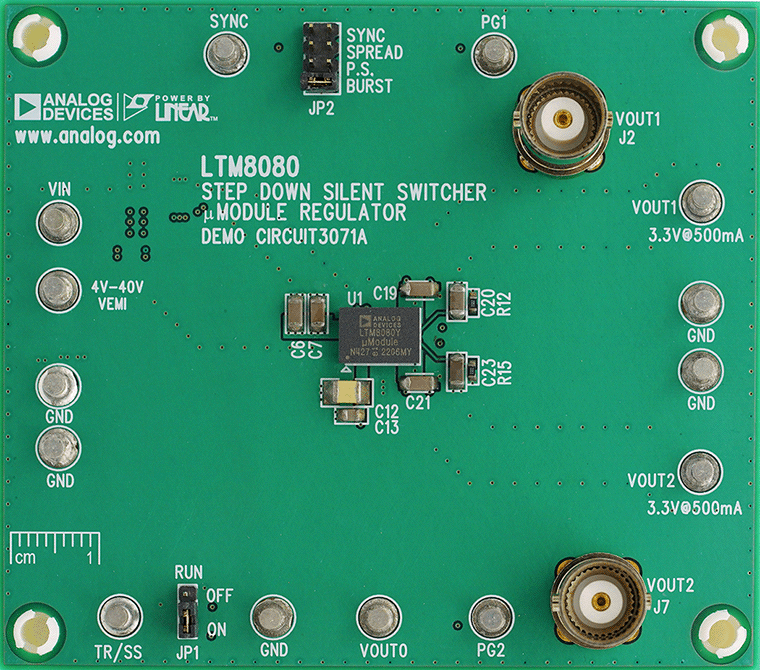

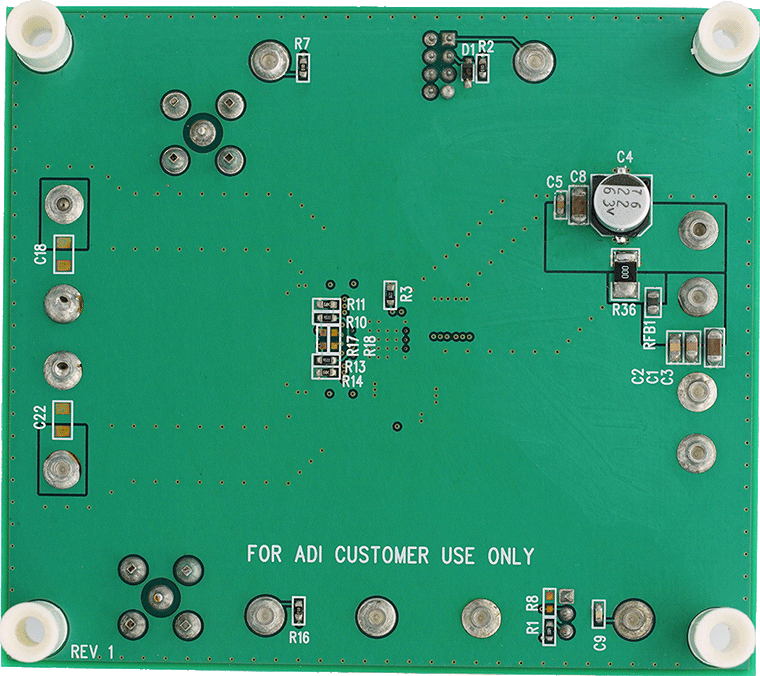

DC3071A
LTM8080EY | 40VIN、デュアル500mAまたはシングル1Aの超低ノイズ、超高PSRR、μModuleレギュレータ
製品の詳細
デモ回路3071Aでは、中間電源バスおよびデュアル出力0.5A LDOレギュレータを備え、熱強化型のコンパクトな9mm × 6.25mm × 3.32mm BGAパッケージに収容された、全機能内蔵型、低入力ノイズ、超高PSRRソリューションであるLTM8080 μModule®レギュレータが使用されています。DC3071Aの動作入力範囲は広く、4V～40Vです。2つの出力は、どちらも3.3V/0.5Aであり、調整できます。動作出力範囲が広く、0V～8Vです。また、DC3071Aでは、最大1Aのレール負荷電流でLDOを並列化できます。
LTM8080は、電圧トラッキング機能と外部周波数同期機能を備え、CISPR22クラスBに適合した低入力ノイズを実現しています。内蔵の電圧トラッキング機能により、VBUSが2.5V（公称値）またはVOUT1より1V高い電圧のいずれか大きい方に自動的に設定されるため、最適なノイズ性能が実現され、消費電力を最小限に抑えることができます。外部周波数はSYNCピンを介して同期できます。パワー・グッド・フィードバック機能も備えており、パワー・グッド閾値を調整できます。
このμModuleレギュレータは、設定可能な出力チャンネル、パワー・グッド保護機能、および超低ノイズ性能を備えた、フル機能のスイッチャおよびLDOレギュレータ・ソリューションを必要とするアプリケーションを対象にしています。
