LTM8068

LDOポスト・レギュレータ内蔵で入力電圧範囲が3V~40Vの絶縁型μModule DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$13.48
機能
  • 2kV AC絶縁型μModuleコンバータ
  • UL60950規格認定申請番号:E464570
  • 広い入力電圧範囲:3V~40V
  • VOUT1出力:
    • 最大450mA(VIN = 24V、VOUT1 = 5V)
    • 出力電圧範囲:2.5V~18V
  • VOUT2低ノイズ・リニア・ポスト・レギュレータ:
    • 最大300mA
    • 出力電圧範囲:1.2V~18V
  • 電流モード制御
  • ユーザーが設定可能な低電圧ロックアウト

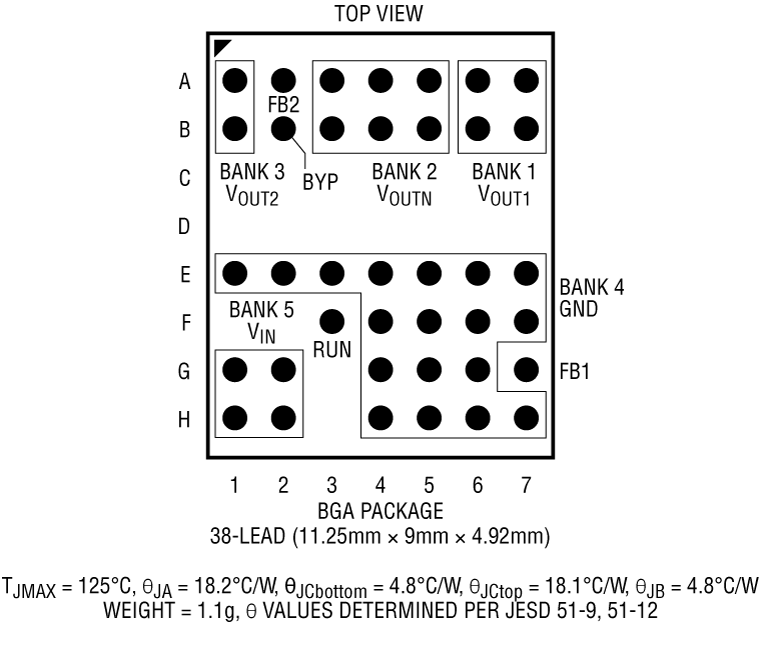

  • 高さの低い(9mm×11.25mm×4.92mm)BGAパッケージ
追加の詳細
show more Icon

LTM8068は、LDOポスト・レギュレータを内蔵した2kV AC絶縁型フライバックμModule®(電源モジュール)DC/DCコンバータです。スイッチング・コントローラ、パワー・スイッチ、トランス、LDO、およびすべての支持部品がパッケージに搭載されています。LTM8068は、2.8V~40Vの入力電圧範囲で動作し、2.5V~18Vの出力電圧をサポートしており、出力電圧は1本の抵抗で設定されます。また、出力電圧を1本の抵抗で設定して1.2V~18Vの範囲内で調整可能なリニア・ポスト・レギュレータも内蔵しています。設計を完了するために必要なのは、出力と入力のコンデンサだけです。

LTM8068は、熱特性が改善された小型(9mm×11.25mm×4.92mm)のオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8068は、SnPbまたはRoHS準拠の端子仕上げで供給されます。


アプリケーション

  • 産業用センサ
  • 産業用スイッチ
  • グランドループの緩和

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$13.48

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM8068EY#PBF
  • HTML
  • HTML
LTM8068IY
  • HTML
  • HTML
LTM8068IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8068EY#PBF

製造中

LTM8068IY

製造中

LTM8068IY#PBF

製造中

8 25, 2020

- 20_0276

LTM8067, LTM8068 Datasheet Electrical Specification Change

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8068EY#PBF

製造中

LTM8068IY

製造中

LTM8068IY#PBF

製造中

8 25, 2020

- 20_0276

arrow down

LTM8067, LTM8068 Datasheet Electrical Specification Change

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

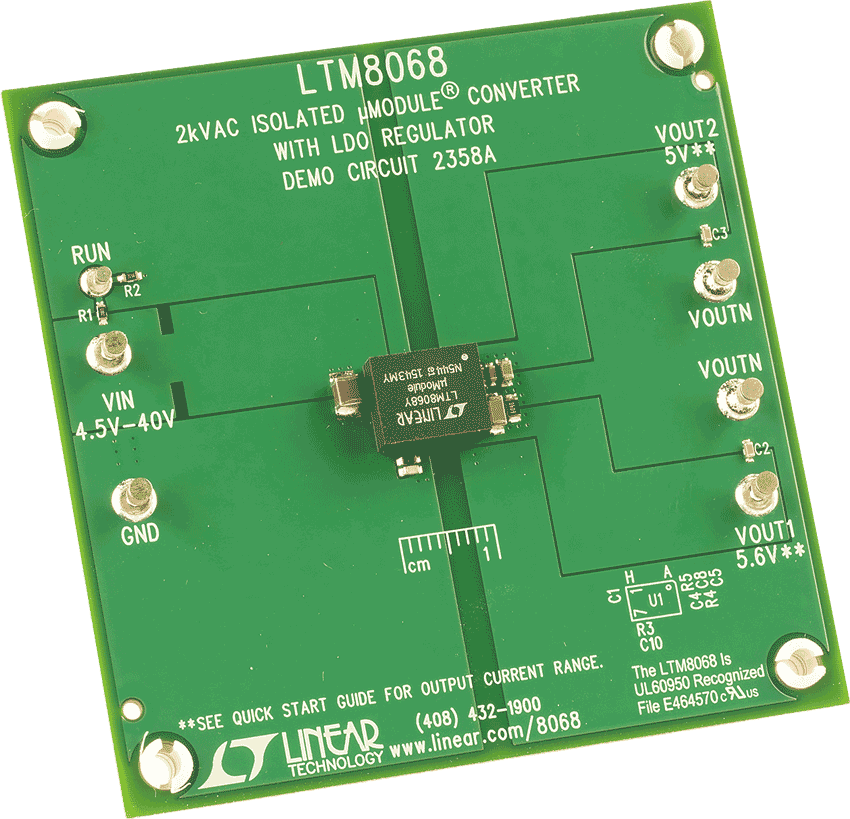

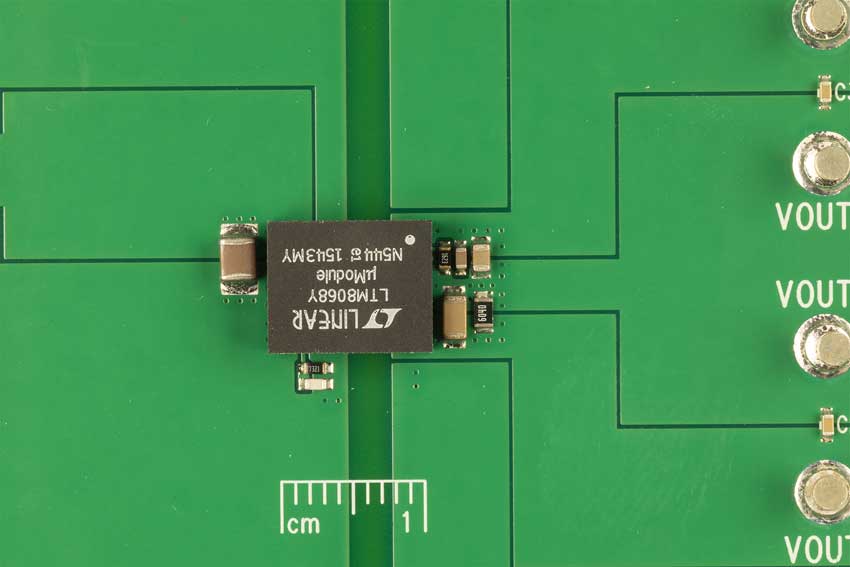

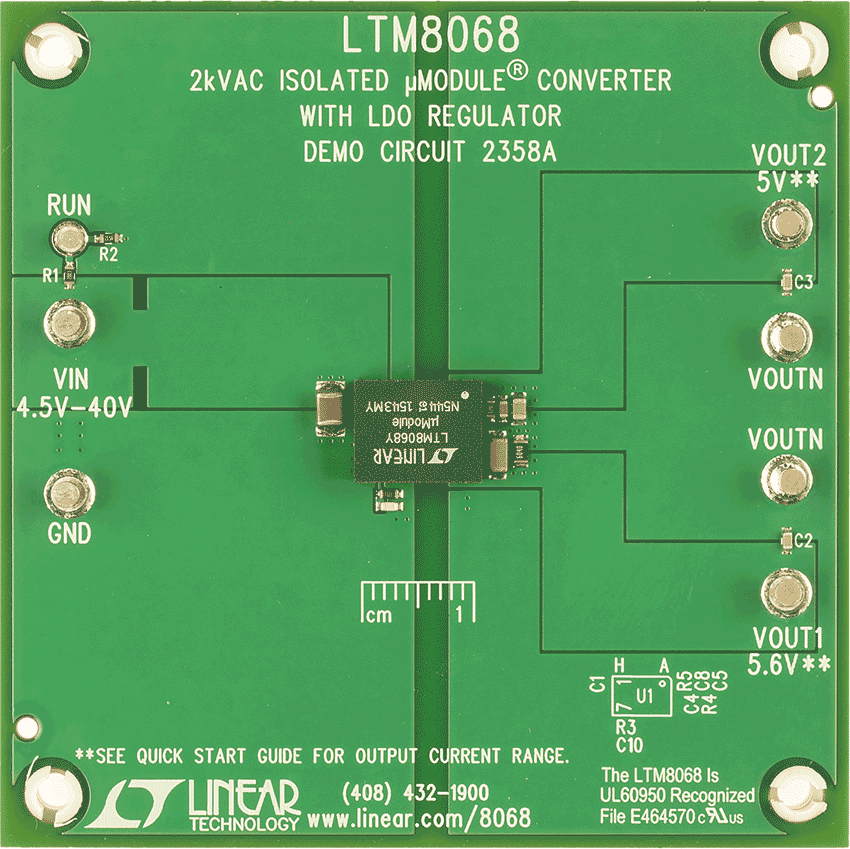

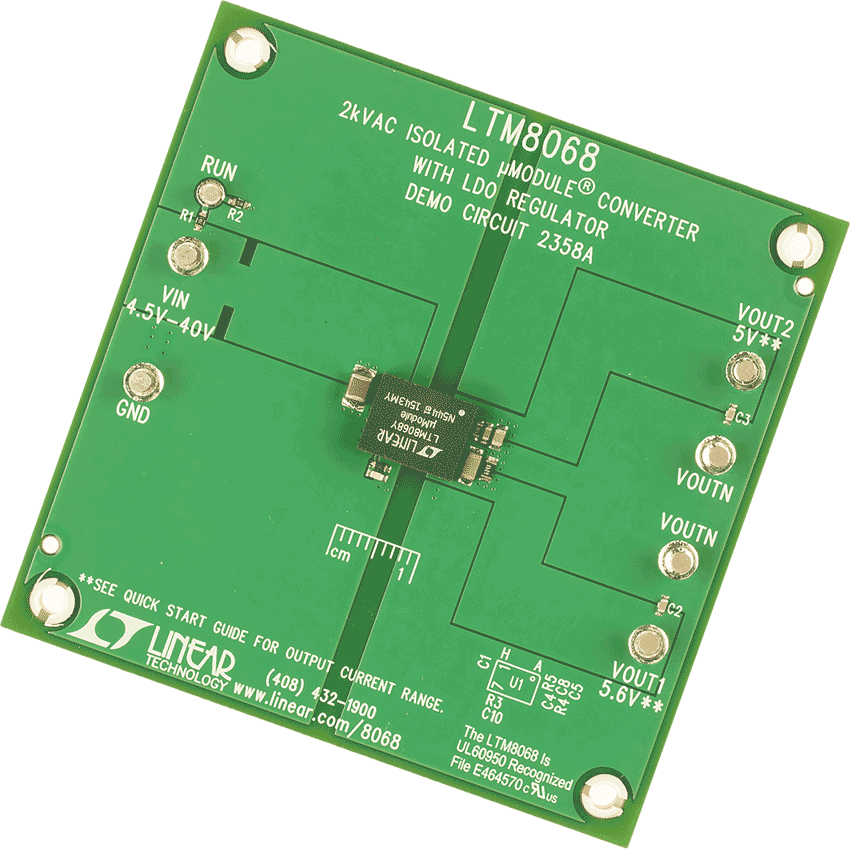

DC2358A

LTM8068 Demo Board | 2kV AC Isolated μModule Flyback with LDO, 4.5V ≤ VIN ≤ 40V, VOUT1 = 5.6V @ up to 460mA, VOUT2 = 5V Post-Regulator LDO

zoom

DC2358A

LTM8068 Demo Board | 2kV AC Isolated μModule Flyback with LDO, 4.5V ≤ VIN ≤ 40V, VOUT1 = 5.6V @ up to 460mA, VOUT2 = 5V Post-Regulator LDO

LTM8068 Demo Board | 2kV AC Isolated μModule Flyback with LDO, 4.5V ≤ VIN ≤ 40V, VOUT1 = 5.6V @ up to 460mA, VOUT2 = 5V Post-Regulator LDO

製品の詳細

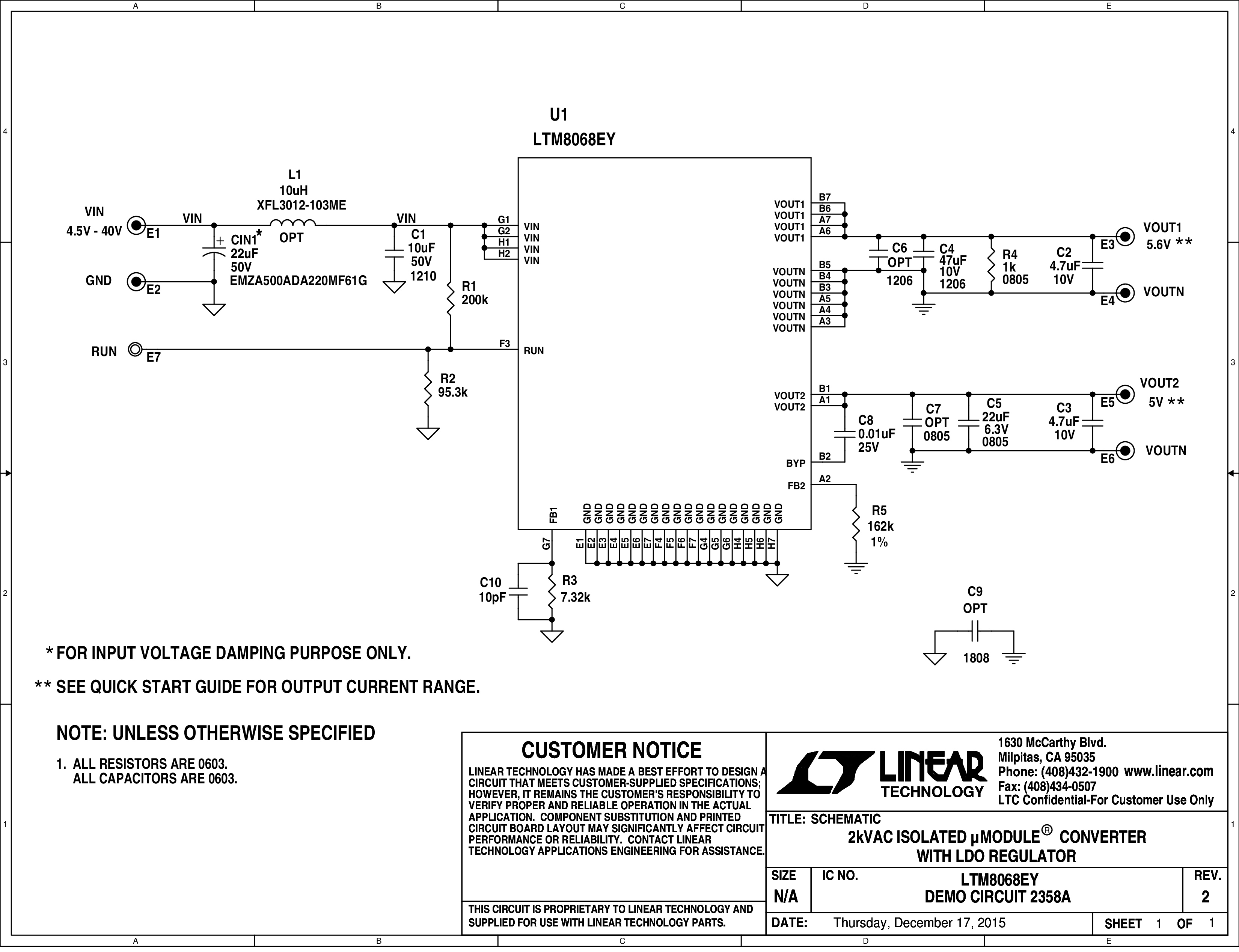

The Demo Circuit 2358A is a 2kV AC isolated flyback μModule® DC/DC converter with LDO post regulator featuring the LTM8068. The demo circuit is designed for a 5.6V flyback output and a 5V post regulator output from a 4.5V to 40V input. The current capability of the 5.6V flyback output (VOUT1) varies with input voltage from about 200mA at 4.5VIN to about 460mA at 40VIN. The current capability of the 5V LDO output (VOUT2) is limited by either the VOUT1 loading or the 300mA current limit on the LDO post regulator itself. Figure 1 in the demo manual shows the maximum output current on VOUT1 when VOUT2 is not loaded, and VOUT2 when VOUT1 is unloaded.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
