LTM8050

58V、2A降圧μModuleレギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$16.48
機能
  • 広い入力電圧範囲:3.6V~58V(絶対最大定格:60V)
  • 出力電流:最大2A
  • 出力電流の増加に備えて並列接続可能
  • 出力電圧範囲:0.8V~24V
  • 調整可能なスイッチング周波数:100kHz~2.4MHz
  • インバータとして構成可能
  • 電流モード制御
  • プログラム可能なソフトスタート
  • 9mm × 15mm × 4.92mm BGAパッケージ
製品概要
show more Icon

LTM8050は、58V入力の2A降圧μModule®(マイクロモジュール)コンバータです。スイッチング・コントローラ、パワー・スイッチ、インダクタ、およびすべての支持部品がパッケージに搭載されています。LTM8050は、3.6V~58Vの入力電圧範囲で動作し、0.8V~24Vの出力電圧範囲および100kHz~2.4MHzのスイッチング周波数範囲をサポートしており、それぞれ1本の抵抗で設定されます。設計を完了するために必要なのは、入力と出力のバルク・フィルタ・コンデンサだけです。

LTM8050は、9mm × 15mm × 4.92mmのボール・グリッド・アレイ(BGA)パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8050は、SnPb(BGA)またはRoHS準拠の端子仕上げで供給されます。


アプリケーション

  • 自動車用バッテリのレギュレーション
  • 携帯型製品の電源
  • 分散電源のレギュレーション
  • 産業用電源
  • ACアダプタ・トランスのレギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$16.48

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM8050EY#PBF
  • HTML
  • HTML
LTM8050IY
  • HTML
  • HTML
LTM8050IY#PBF
  • HTML
  • HTML
LTM8050MPY
  • HTML
  • HTML
LTM8050MPY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 13, 2021

- 21_0268

LTM8025, LTM8033, LTM8050, LTM8061 and LTM8062: Notification of qualification of Substrate, mold compound and Inductor

LTM8050EY#PBF

製造中

LTM8050IY

製造中

LTM8050IY#PBF

製造中

LTM8050MPY

製造中

LTM8050MPY#PBF

製造中

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8050EY#PBF

製造中

LTM8050IY

製造中

LTM8050IY#PBF

製造中

LTM8050MPY

製造中

LTM8050MPY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8050EY#PBF

製造中

LTM8050IY

製造中

LTM8050IY#PBF

製造中

LTM8050MPY

製造中

LTM8050MPY#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 13, 2021

- 21_0268

arrow down

LTM8025, LTM8033, LTM8050, LTM8061 and LTM8062: Notification of qualification of Substrate, mold compound and Inductor

LTM8050EY#PBF

製造中

LTM8050IY

製造中

LTM8050IY#PBF

製造中

LTM8050MPY

製造中

LTM8050MPY#PBF

製造中

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8050EY#PBF

製造中

LTM8050IY

製造中

LTM8050IY#PBF

製造中

LTM8050MPY

製造中

LTM8050MPY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8050EY#PBF

製造中

LTM8050IY

製造中

LTM8050IY#PBF

製造中

LTM8050MPY

製造中

LTM8050MPY#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

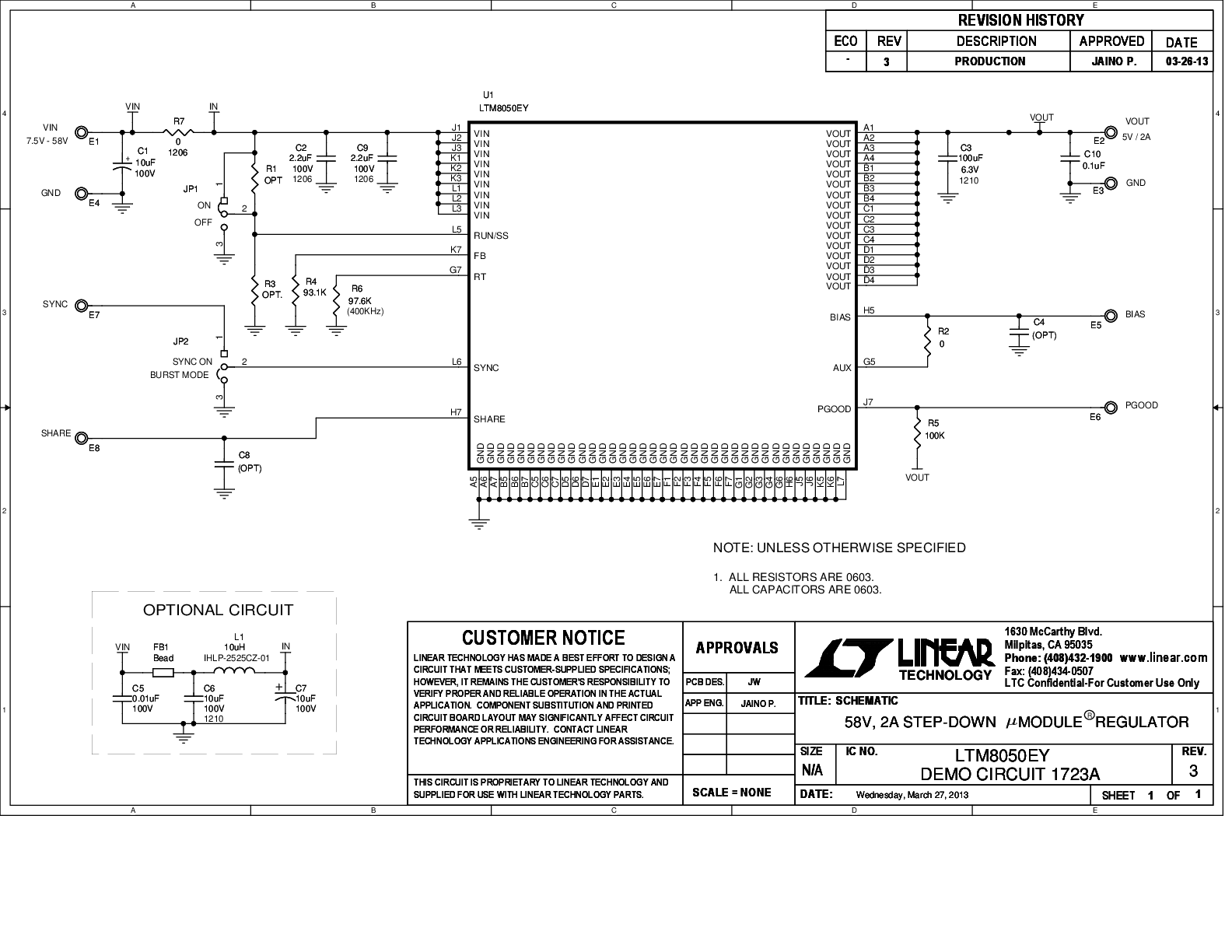

DC1723A

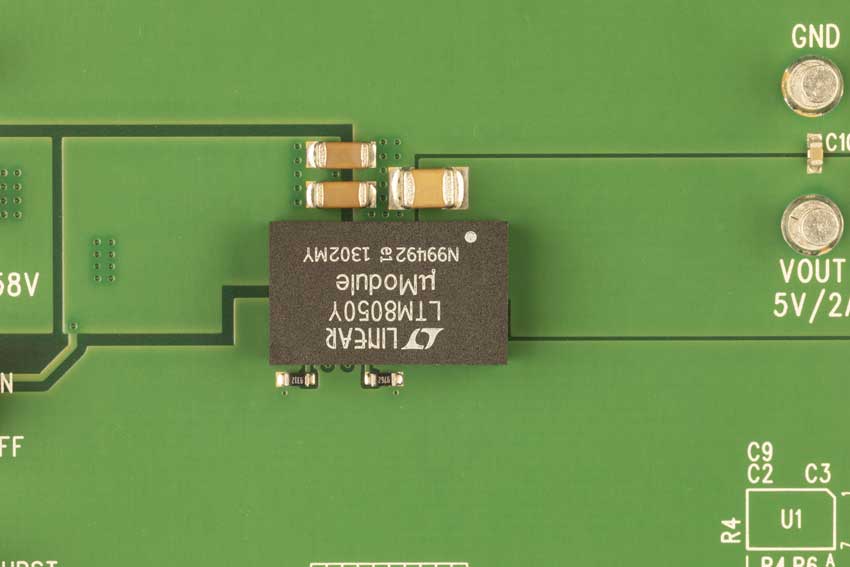

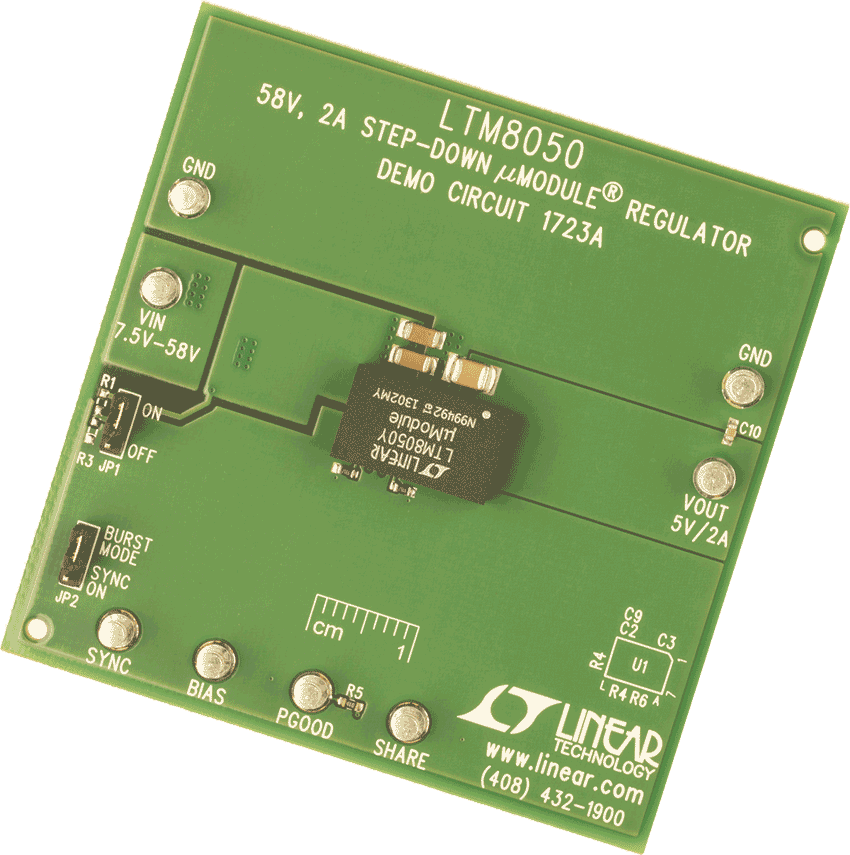

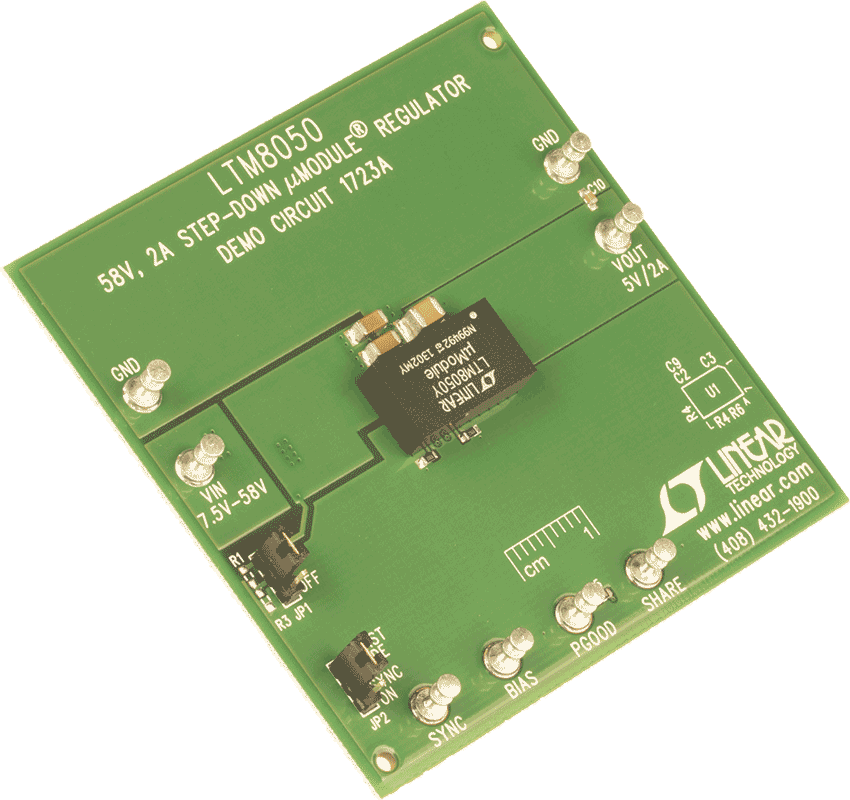

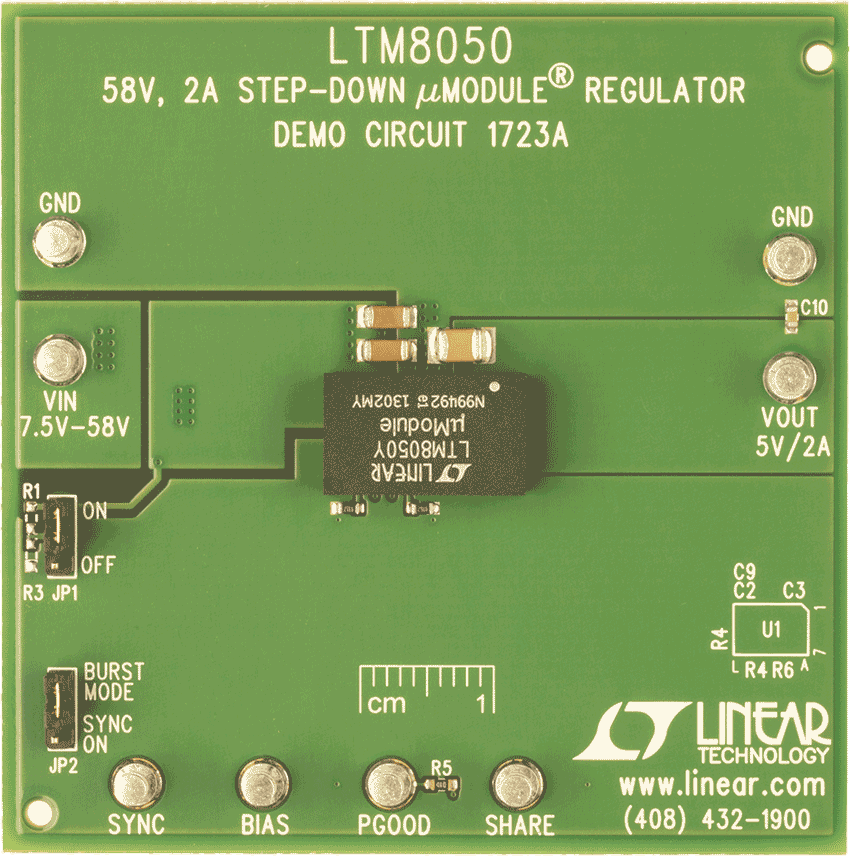

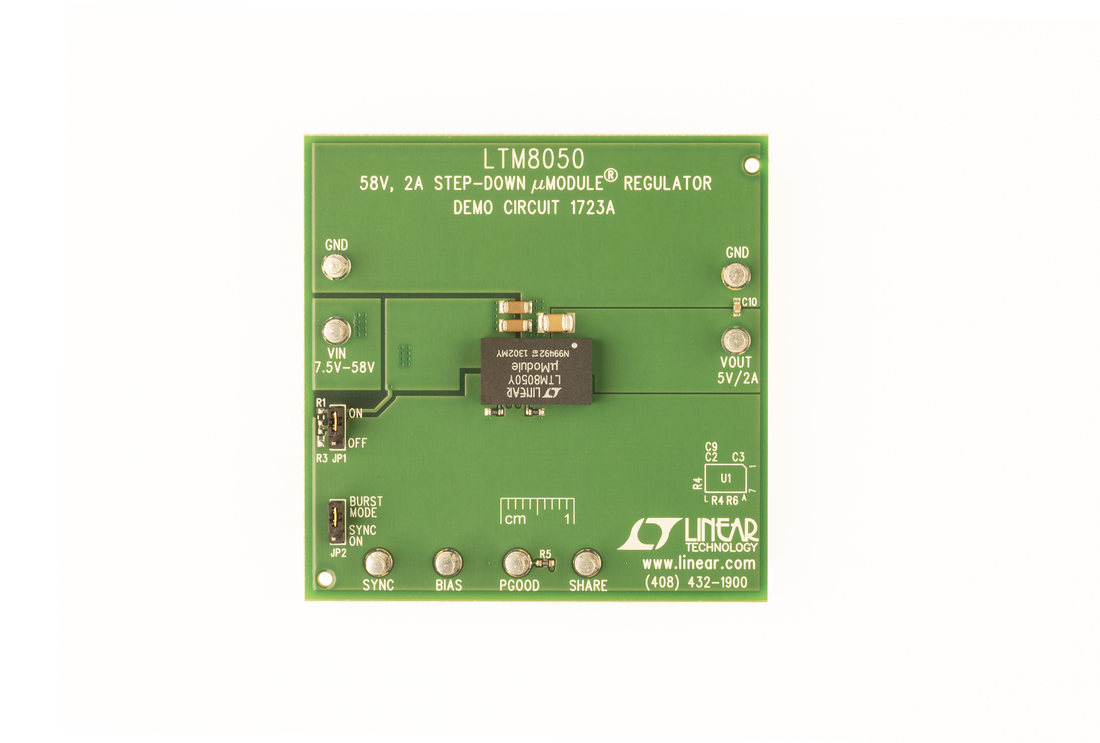

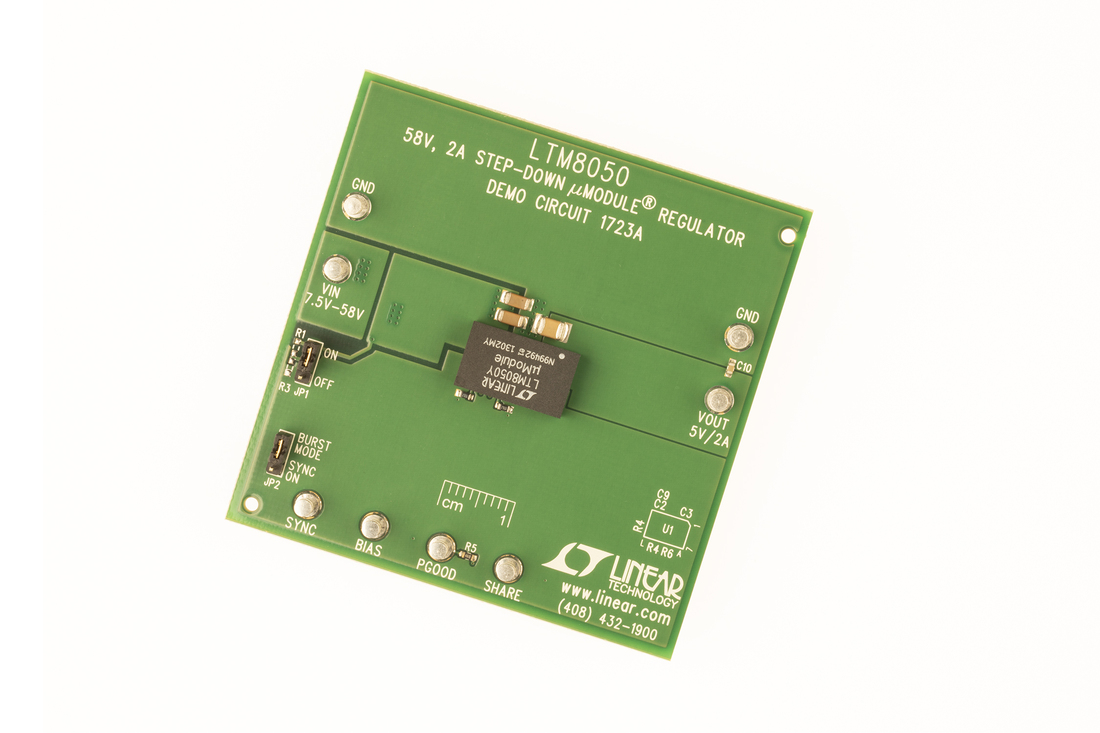

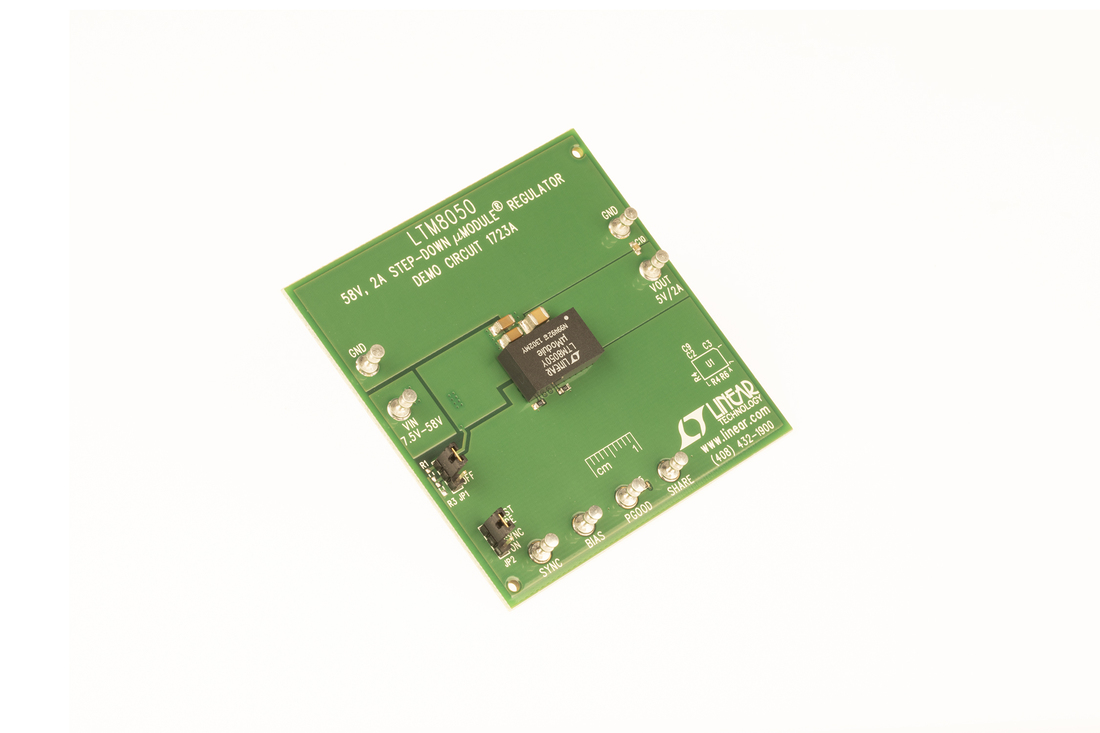

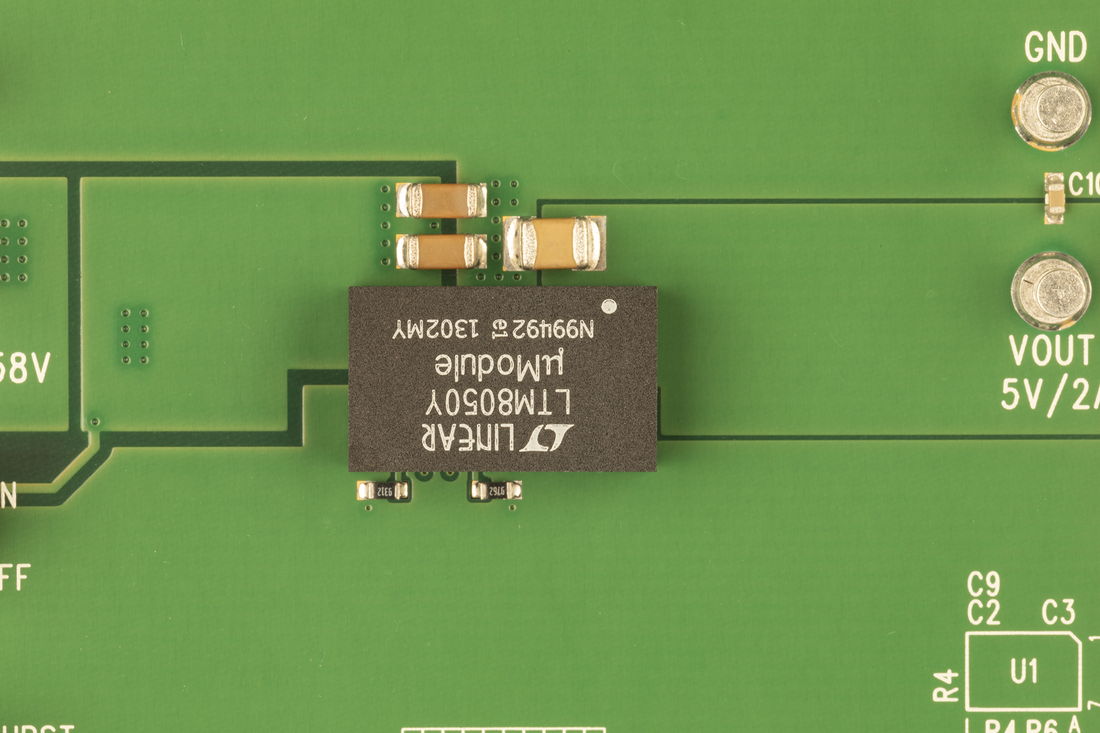

LTM8050EY Demo Board | 7.5V ≤ VIN ≤ 58V, VOUT = 5V @ 2A
