特長
- 完全な降圧スイッチモード電源
- 広い入力電圧範囲：3.6V～36V
- 出力電流：3A
- 出力電圧範囲：0.8V～24V
- EN55022クラスB準拠
- 複数のLTM8033レギュレータによる電流分担により、3Aを超える出力電流が可能
- 選択可能なスイッチング周波数：200kHz～2.4MHz
- 電流モード制御
- SnPb仕上げまたはRoHS準拠の仕上げ
- プログラム可能なソフトスタート
- 小型パッケージ（11.25mm × 15mm × 4.32mm）
- 表面実装型LGAパッケージと（11.25mm × 15mm × 4.92mm）BGAパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTM8033は電磁環境両立性（EMC）要件に適合した36V、3A DC/DCμModule®降圧コンバータで、EN55022の放射ノイズ要件に適合するように設計されています。伝導ノイズ要件は、標準のフィルタ部品を追加することによって満たすことができます。スイッチング・コントローラ、パワー・スイッチ、インダクタ、フィルタ、およびすべての支持部品がパッケージに搭載されています。LTM8033は、3.6V～36Vの入力電圧範囲で動作し、0.8V～24Vの出力電圧範囲および200kHz～2.4MHzのスイッチング周波数範囲をサポートしており、それぞれ1本の抵抗で設定されます。設計を完了するために必要なのは、入力と出力のバルク・フィルタ・コンデンサだけです。
LTM8033は、小型（11.25mm × 15mm × 4.32mm）のオーバーモールド・ランド・グリッド・アレイ（LGA）およびオーバーモールド・ボール・グリッド・アレイ（BGA）パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8033は、SnPb（BGA）またはRoHS準拠の端子仕上げで供給されます。
アプリケーション
- 自動車用バッテリのレギュレーション
- 携帯型製品の電源
- 分散電源のレギュレーション
- 産業用電源
- ACアダプタ・トランスのレギュレーション
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM8033
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
242.00K
信頼性データ
2
41.87 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTM8033EV#PBF |
76-Lead LGA (15mm x 11.25mm x 2.32mm)
|
|
|
| LTM8033EY#PBF |
76-Lead BGA (15mm x 11.25mm x 4.92mm)
|
|
|
| LTM8033IV#PBF |
76-Lead LGA (15mm x 11.25mm x 2.32mm)
|
|
|
| LTM8033IY |
76-Lead BGA (15mm x 11.25mm x 4.92mm)
|
|
|
| LTM8033IY#PBF |
76-Lead BGA (15mm x 11.25mm x 4.92mm)
|
|
|
| LTM8033MPV#PBF |
76-Lead LGA (15mm x 11.25mm x 2.32mm)
|
|
|
| LTM8033MPY |
76-Lead BGA (15mm x 11.25mm x 4.92mm)
|
|
|
| LTM8033MPY#PBF |
76-Lead BGA (15mm x 11.25mm x 4.92mm)
|
|
- LTM8033EV#PBF
- ピン／パッケージ図
-
76-Lead LGA (15mm x 11.25mm x 2.32mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8033EY#PBF
- ピン／パッケージ図
-
76-Lead BGA (15mm x 11.25mm x 4.92mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8033IV#PBF
- ピン／パッケージ図
-
76-Lead LGA (15mm x 11.25mm x 2.32mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8033IY
- ピン／パッケージ図
-
76-Lead BGA (15mm x 11.25mm x 4.92mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8033IY#PBF
- ピン／パッケージ図
-
76-Lead BGA (15mm x 11.25mm x 4.92mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8033MPV#PBF
- ピン／パッケージ図
-
76-Lead LGA (15mm x 11.25mm x 2.32mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8033MPY
- ピン／パッケージ図
-
76-Lead BGA (15mm x 11.25mm x 4.92mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8033MPY#PBF
- ピン／パッケージ図
-
76-Lead BGA (15mm x 11.25mm x 4.92mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
12 13, 2021
- 21_0268
LTM8025, LTM8033, LTM8050, LTM8061 and LTM8062: Notification of qualification of Substrate, mold compound and Inductor
LTM8033EV#PBF
製造中
LTM8033EY#PBF
製造中
LTM8033IV#PBF
製造中
LTM8033IY
製造中
LTM8033IY#PBF
製造中
LTM8033MPV#PBF
製造中
LTM8033MPY
製造中
LTM8033MPY#PBF
製造中
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8033EV#PBF
製造中
LTM8033EY#PBF
製造中
LTM8033IV#PBF
製造中
LTM8033IY
製造中
LTM8033IY#PBF
製造中
LTM8033MPV#PBF
製造中
LTM8033MPY
製造中
LTM8033MPY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8033EV#PBF
製造中
LTM8033EY#PBF
製造中
LTM8033IV#PBF
製造中
LTM8033IY
製造中
LTM8033IY#PBF
製造中
LTM8033MPV#PBF
製造中
LTM8033MPY
製造中
LTM8033MPY#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
12 13, 2021
- 21_0268
LTM8025, LTM8033, LTM8050, LTM8061 and LTM8062: Notification of qualification of Substrate, mold compound and Inductor
LTM8033EV#PBF
製造中
LTM8033EY#PBF
製造中
LTM8033IV#PBF
製造中
LTM8033IY
製造中
LTM8033IY#PBF
製造中
LTM8033MPV#PBF
製造中
LTM8033MPY
製造中
LTM8033MPY#PBF
製造中
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8033EV#PBF
製造中
LTM8033EY#PBF
製造中
LTM8033IV#PBF
製造中
LTM8033IY
製造中
LTM8033IY#PBF
製造中
LTM8033MPV#PBF
製造中
LTM8033MPY
製造中
LTM8033MPY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8033EV#PBF
製造中
LTM8033EY#PBF
製造中
LTM8033IV#PBF
製造中
LTM8033IY
製造中
LTM8033IY#PBF
製造中
LTM8033MPV#PBF
製造中
LTM8033MPY
製造中
LTM8033MPY#PBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1

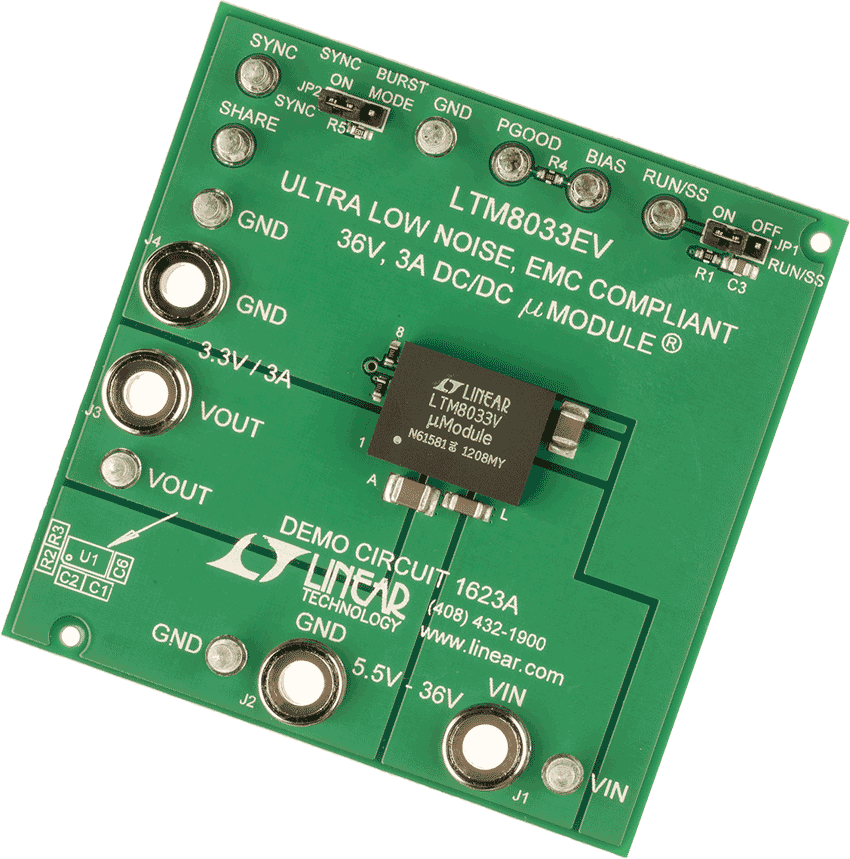

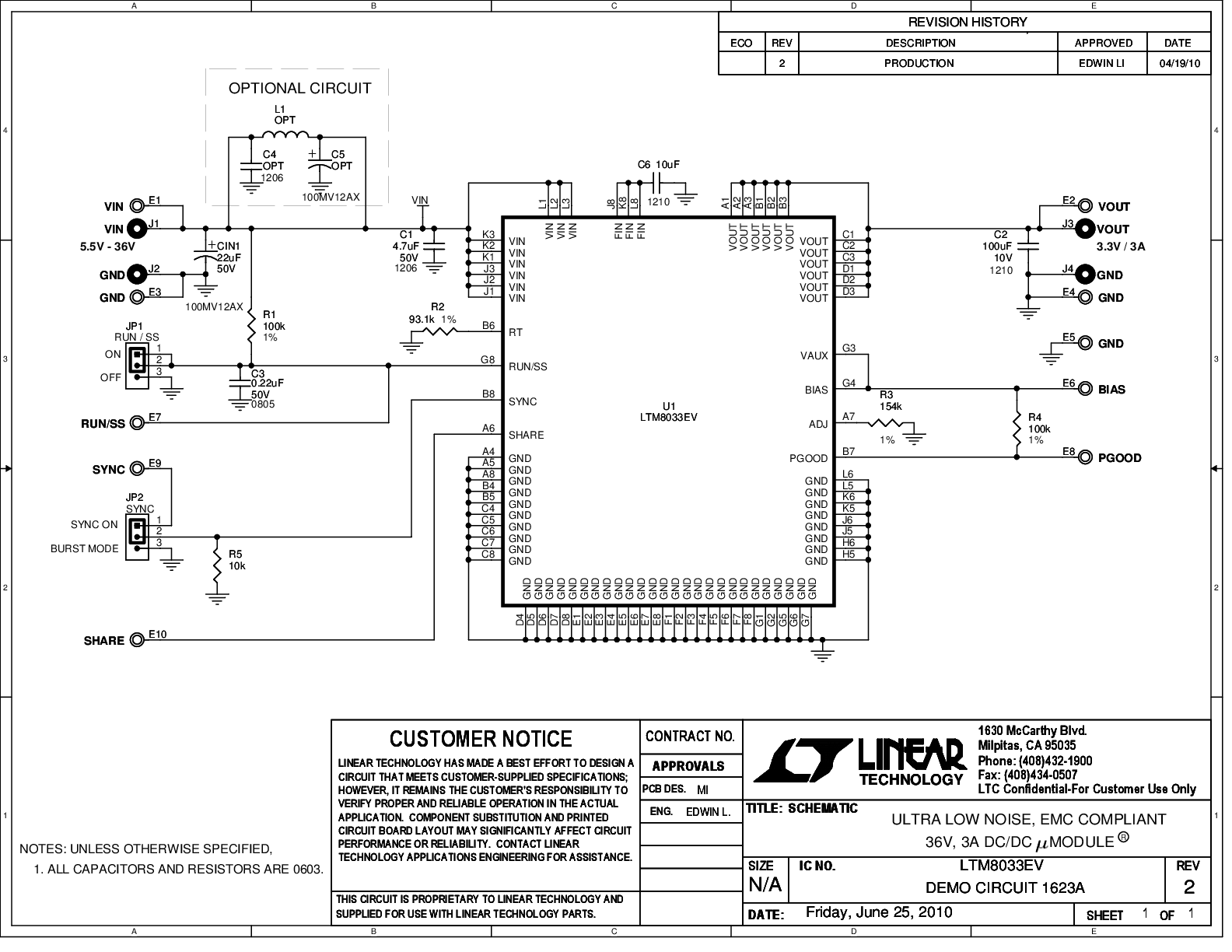

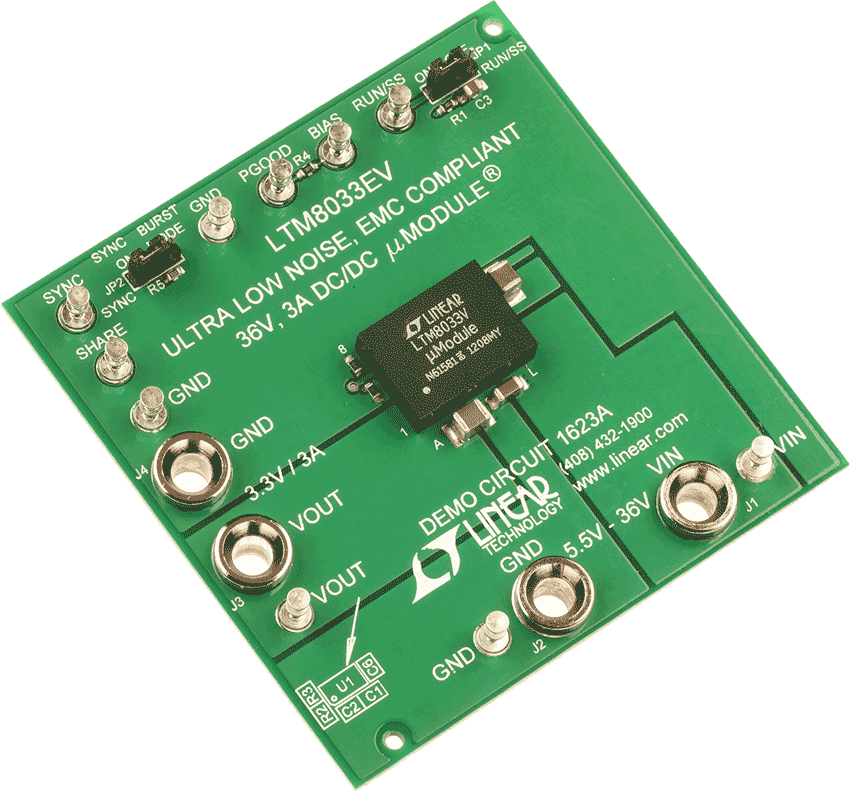

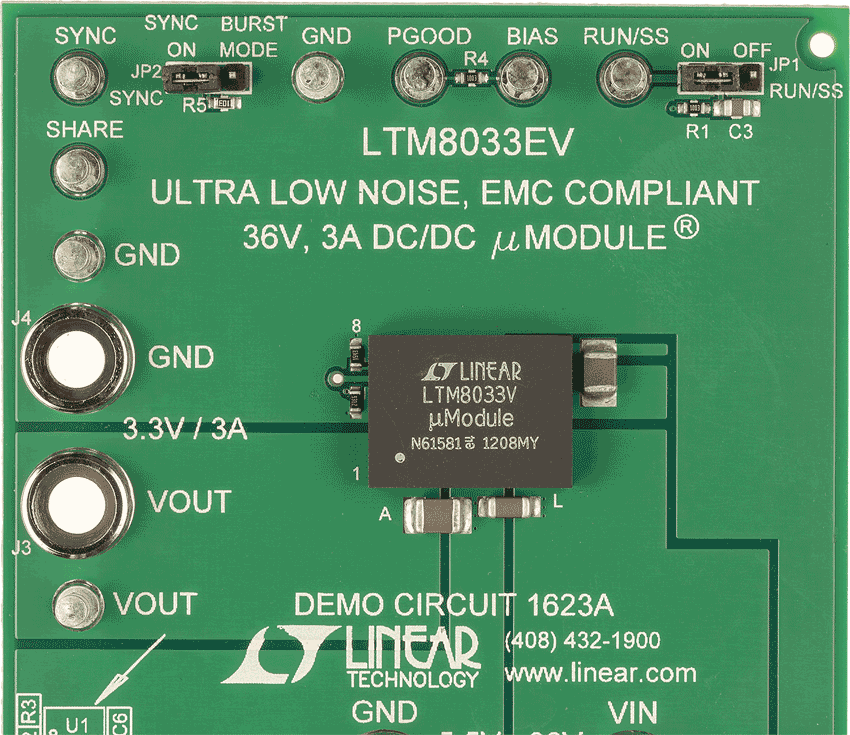

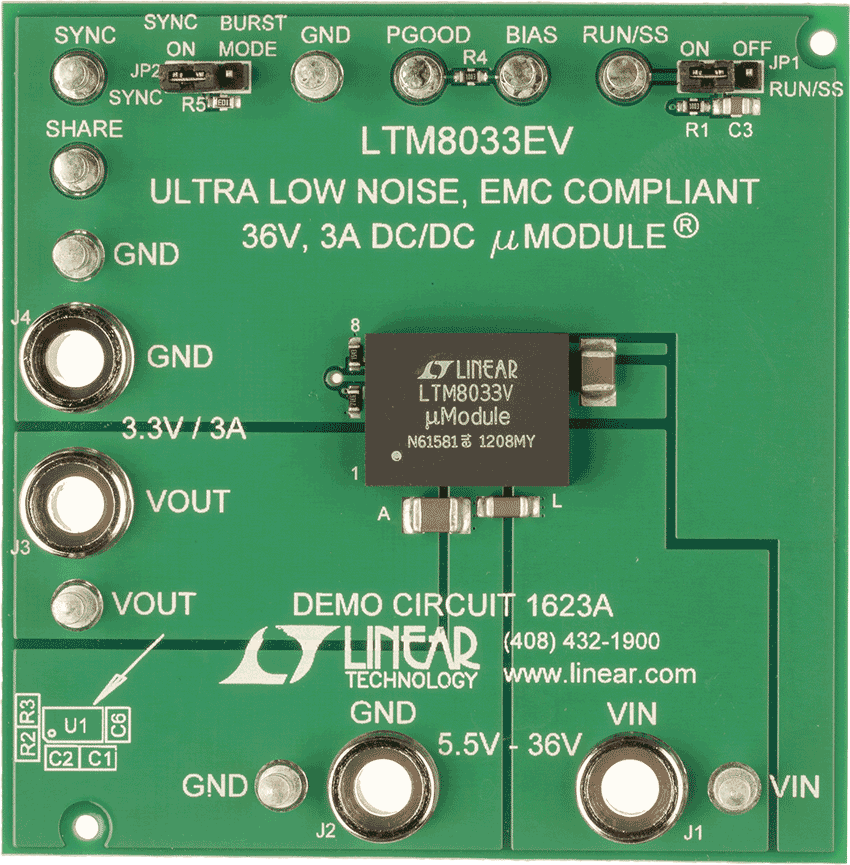

DC1623A
LTM8033EV Demo Board | Ultralow EMI µModule Regulator, 5.5V ≤ VIN ≤ 36V, VOUT = 3.3V @ 3A
製品の詳細
Demonstration circuit DC1623A features the LTM8033, a low-EMI EN55022 Class B certified step-down μModule® regulator, pre-configured for a 3.3V/3A output from a 5.5V to 36V input. The circuit supports other features of the LTM8033 including synchronization to an external clock, current sharing with another LTM8033 μModule regulator, and burst mode operation for improved efficiency at light loads.
