LTM8029

静止電流が5μAの36V入力、600mA降圧μModuleコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$7.77
特長
  • 完全なスイッチ・モード電源
  • 静止電流の少ないBurst Mode®動作:12V入力で3.3V出力時のIQ = 5μA
  • 出力電流:600mA
  • 広い入力電圧範囲:4.5V~36V(最大40V)
  • 出力電圧:1.2V~18V
  • 優れたドロップアウト性能
  • インバータとして使用可能
  • 調整可能なスイッチング周波数:200kHz~2.2MHz
  • 電流モード制御
  • SnPb仕上げまたはRoHS準拠の仕上げ
  • 高さの低い小型(11.25mm×6.25mm×3.42mm)表面実装型BGAパッケージ
製品概要
show more Icon

LTM8029は、静止電流が5μAで36V入力の600mA降圧μModule®コンバータです。このデバイスは、消費する静止電流がわずか5μAの可変周波数降圧スイッチング・レギュレータです。LTM8029は最大36Vを入力できる一方で、オフ時間のスキップ機能により、低い入力電圧でも動作します。Burst Mode動作により、低出力電流時に高い効率を維持する一方で、出力リップルを低く抑えることができます。RUNピンは正確なしきい値を備えており、シャットダウン電流は0.9μAです。出力電圧が設定出力電圧の90%に達すると、パワーグッド・フラグによって通知されます。

LTM8029は、熱特性の改善された、小型(11.25mm × 6.25mm)で高さの低い(3.42mm)オーバーモールド・ボール・グリッド・アレイ(BGA)パッケージに収容されています。LTM8029は、SnPb(BGA)またはRoHS準拠の端子仕上げで供給されます。


アプリケーション

  • 自動車用バッテリのレギュレーション
  • 携帯型製品の電源
  • 分散電源のレギュレーション
  • 産業用電源
  • ACアダプタ・トランスのレギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$7.77

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM8029EY#PBF
  • HTML
  • HTML
LTM8029IY
  • HTML
  • HTML
LTM8029IY#PBF
  • HTML
  • HTML
LTM8029MPY
  • HTML
  • HTML
LTM8029MPY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8029EY#PBF

製造中

LTM8029IY

製造中

LTM8029IY#PBF

製造中

LTM8029MPY

製造中

LTM8029MPY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8029EY#PBF

製造中

LTM8029IY

製造中

LTM8029IY#PBF

製造中

LTM8029MPY

製造中

LTM8029MPY#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8029EY#PBF

製造中

LTM8029IY

製造中

LTM8029IY#PBF

製造中

LTM8029MPY

製造中

LTM8029MPY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8029EY#PBF

製造中

LTM8029IY

製造中

LTM8029IY#PBF

製造中

LTM8029MPY

製造中

LTM8029MPY#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

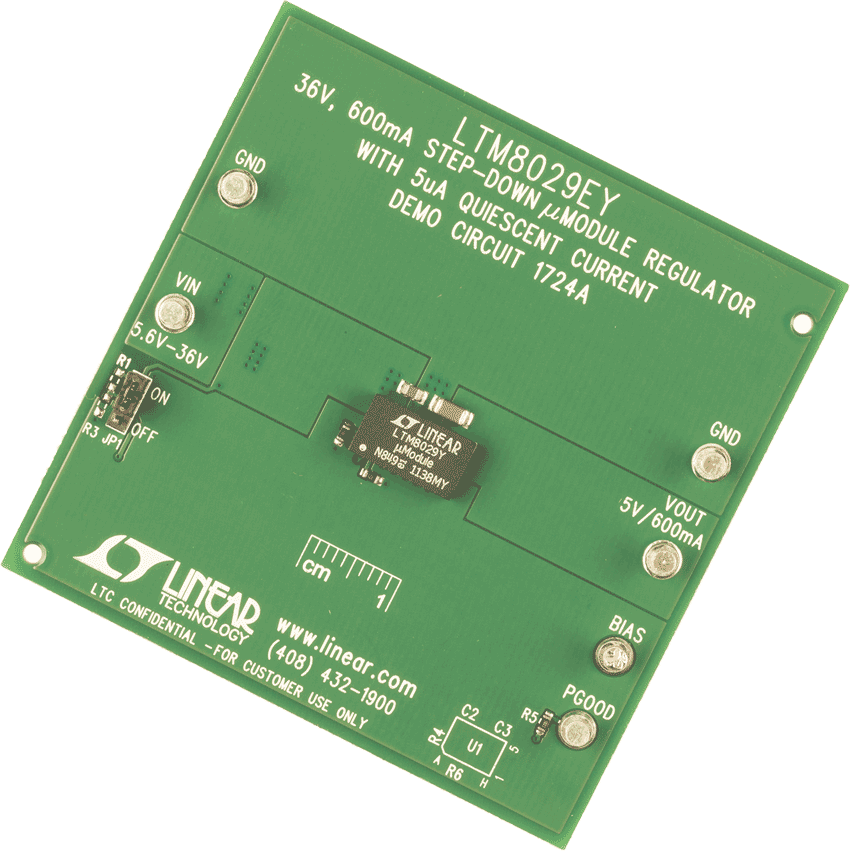

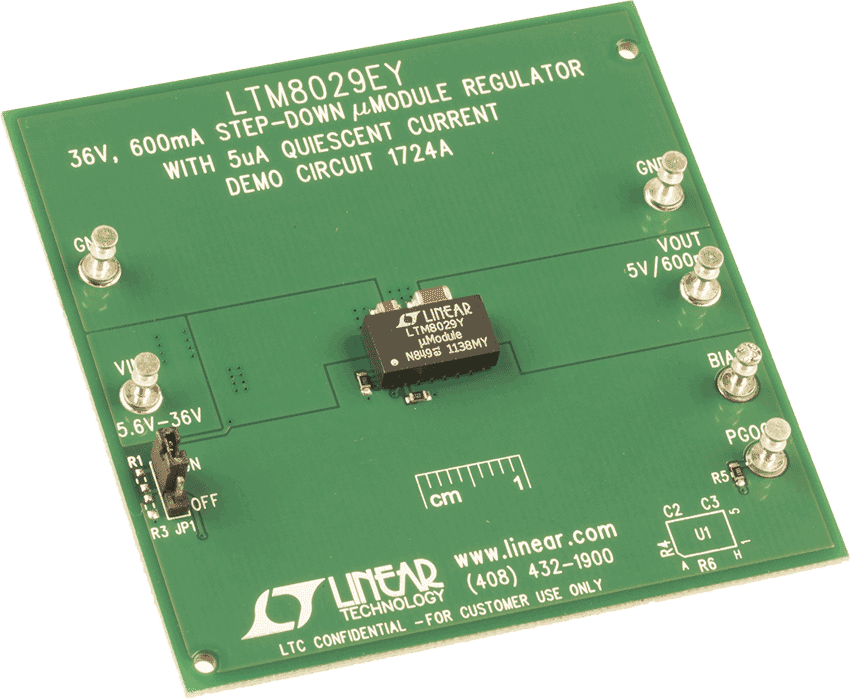

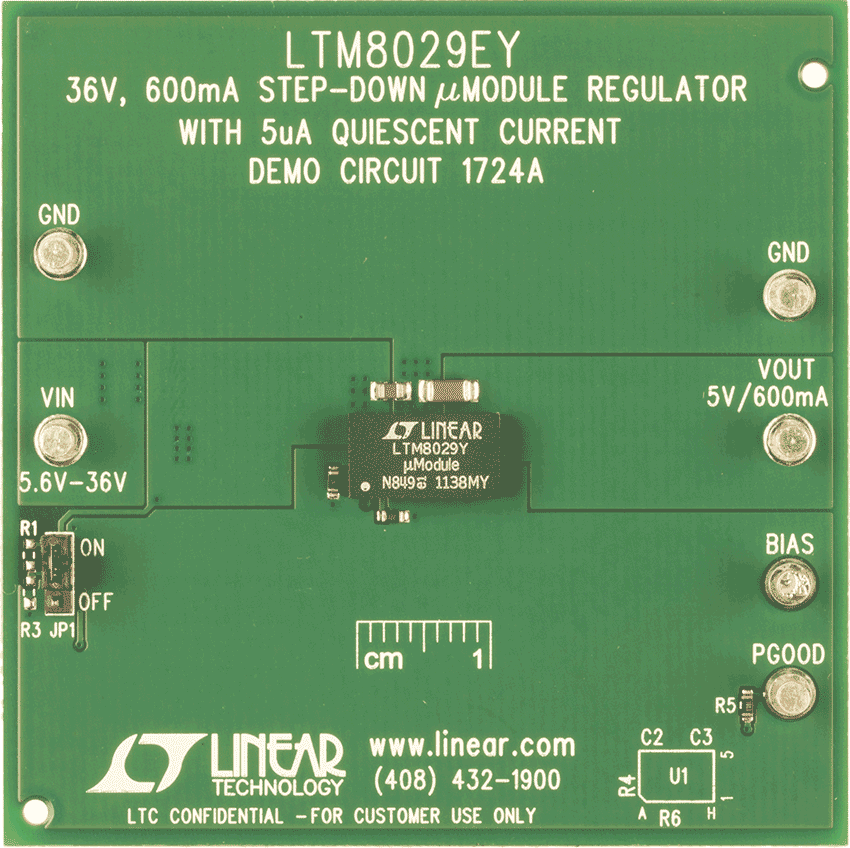

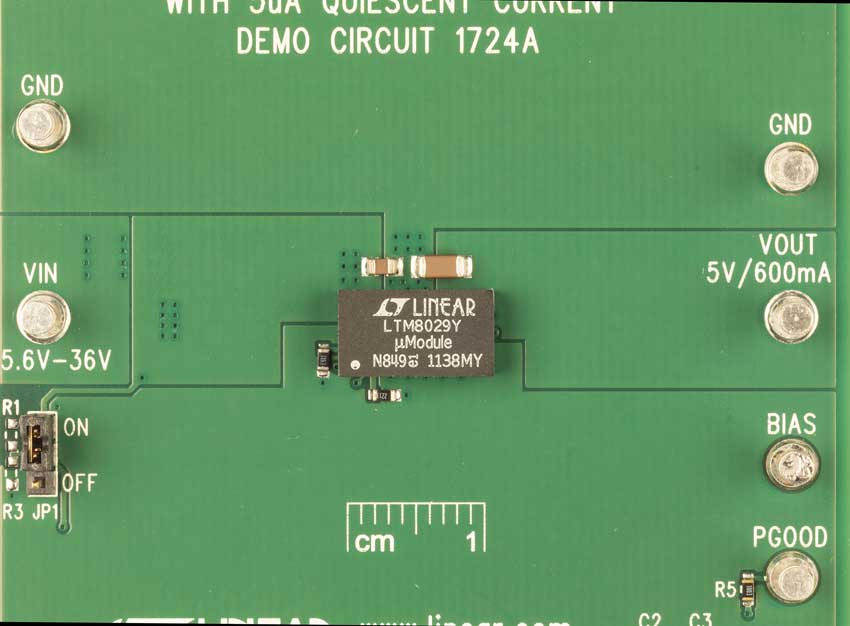

DC1724A

LTM8029デモ用ボード | µModuleレギュレータ、5.6V≤VIN≤ 36V、VOUT=5V(600mA時)

zoom

DC1724A

LTM8029デモ用ボード | µModuleレギュレータ、5.6V≤VIN≤ 36V、VOUT=5V(600mA時)

LTM8029デモ用ボード | µModuleレギュレータ、5.6V≤VIN≤ 36V、VOUT=5V(600mA時)

製品の詳細

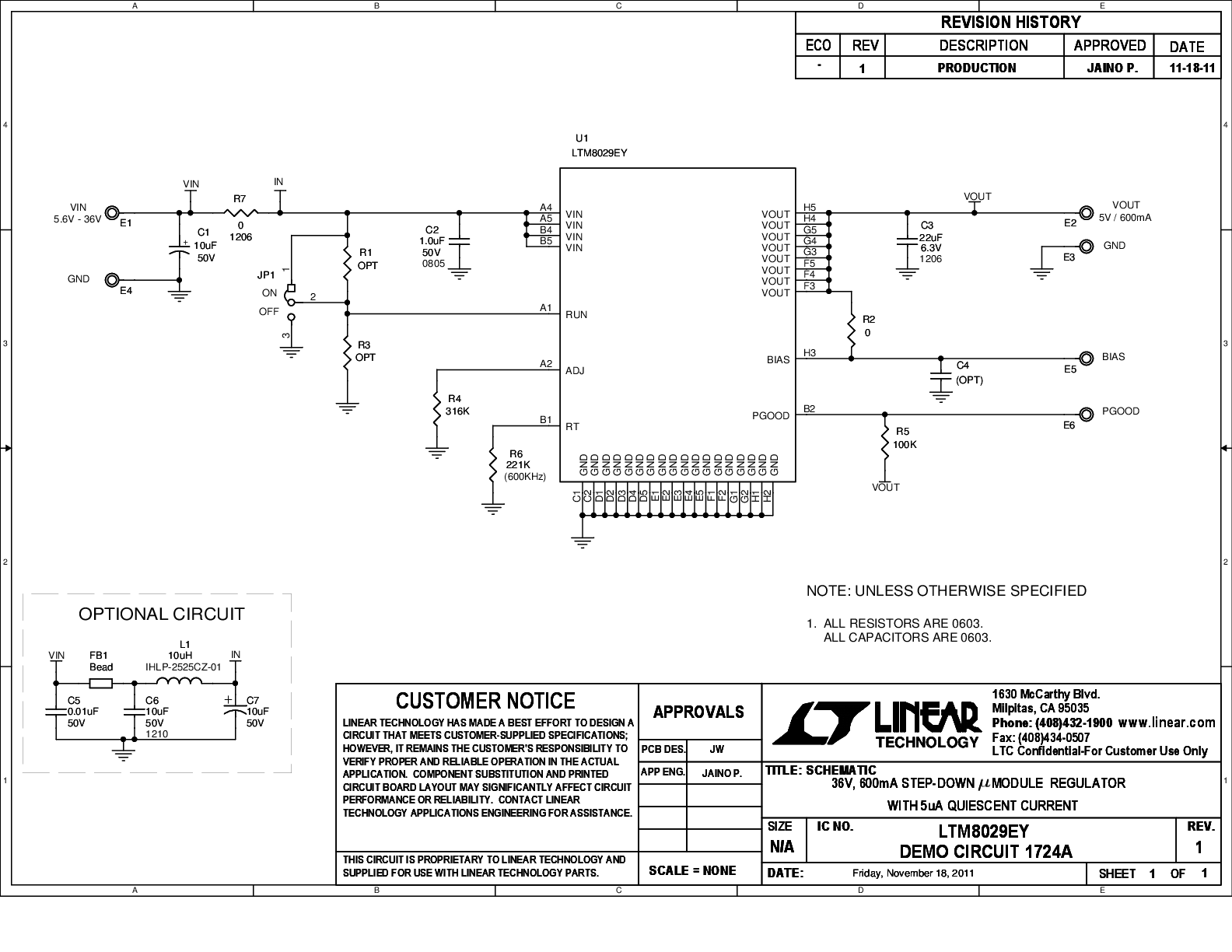

DC1724Aは、LTM8029を使用したμModule®降圧コンバータです。消費する静止電流は、わずか5μAです。このデモ回路は、600kHzの動作周波数で、5Vで、600mAを出力するように設計されています。入力電圧範囲は5.6V~36Vです。


入力電圧がプログラムされた出力電圧に向かって低下した場合、LT3973はスイッチオフ時間のスキップを開始し、スイッチング周波数を低下させ、出力レギュレーションを最大デューティ・サイクルの約97.5%まで維持します。
