製品概要

機能と利点

  • 5Aの高性能リニア・レギュレータとスイッチング降圧コンバータによる高効率化
  • デジタル式にプログラム可能な出力電圧:0.8V~1.8V
  • 入力電圧範囲:6V~36V
  • 温度、入力、負荷、トランジェント応答の全範囲での非常に狭い許容範囲

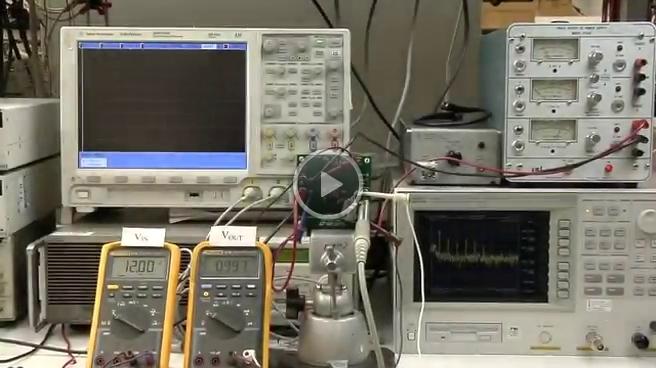

  • 低出力ノイズ:40μVRMS(10Hz~100kHz)
  • 複数のデバイスの並列接続により10A以上供給可能
  • 高精度のプログラム可能な電流制限により非対称の電力分担が可能
  • アナログ出力のマージニング:±10%の範囲
  • 同期入力
  • 低ESRの出力セラミック・コンデンサで安定
  • 15mm × 15mm × 4.92mmの表面実装型BGAパッケージ
  • SnPb仕上げまたはRoHS準拠の仕上げ

製品概要

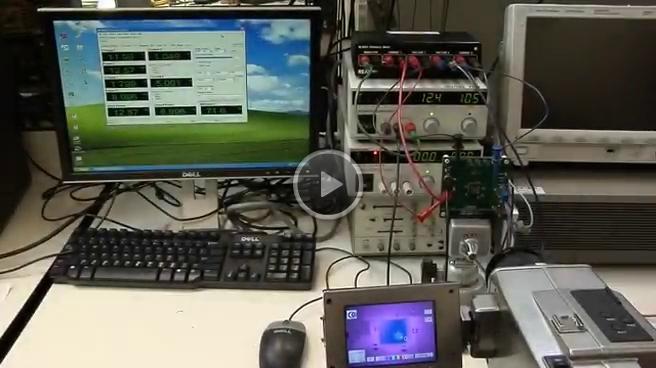

LTM8028は36V入力の5A μModule®レギュレータで、5AのUltraFastリニア・レギュレータと、その前段の高効率スイッチング・レギュレータで構成されています。リニア・レギュレータは、高精度の出力レギュレーションを実現する以外に、スイッチング・レギュレータの出力電圧を自動的に制御して、最適な効率と動的な応答の最適なヘッドルームを確保します。

出力電圧は0.8V~1.8Vの範囲にわたり50mV刻みでデジタル式に選択可能です。アナログ・マージニング機能により、ユーザはシステムの出力電圧を±10%の連続範囲にわたって調整できます。また、シングルエンドの帰還検出ラインを使用して寄生抵抗に起因するIR電圧降下を減らすことができます。

LTM8028は、小型(15mm × 15mm × 4.92mm)のオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8028は、SnPb(BGA)またはRoHS準拠の端子仕上げで供給されます。


アプリケーション

  • FPGAおよびDSPの電源
  • 高速I/O
  • ASICおよびマイクロプロセッサの電源
  • サーバおよび記憶装置

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

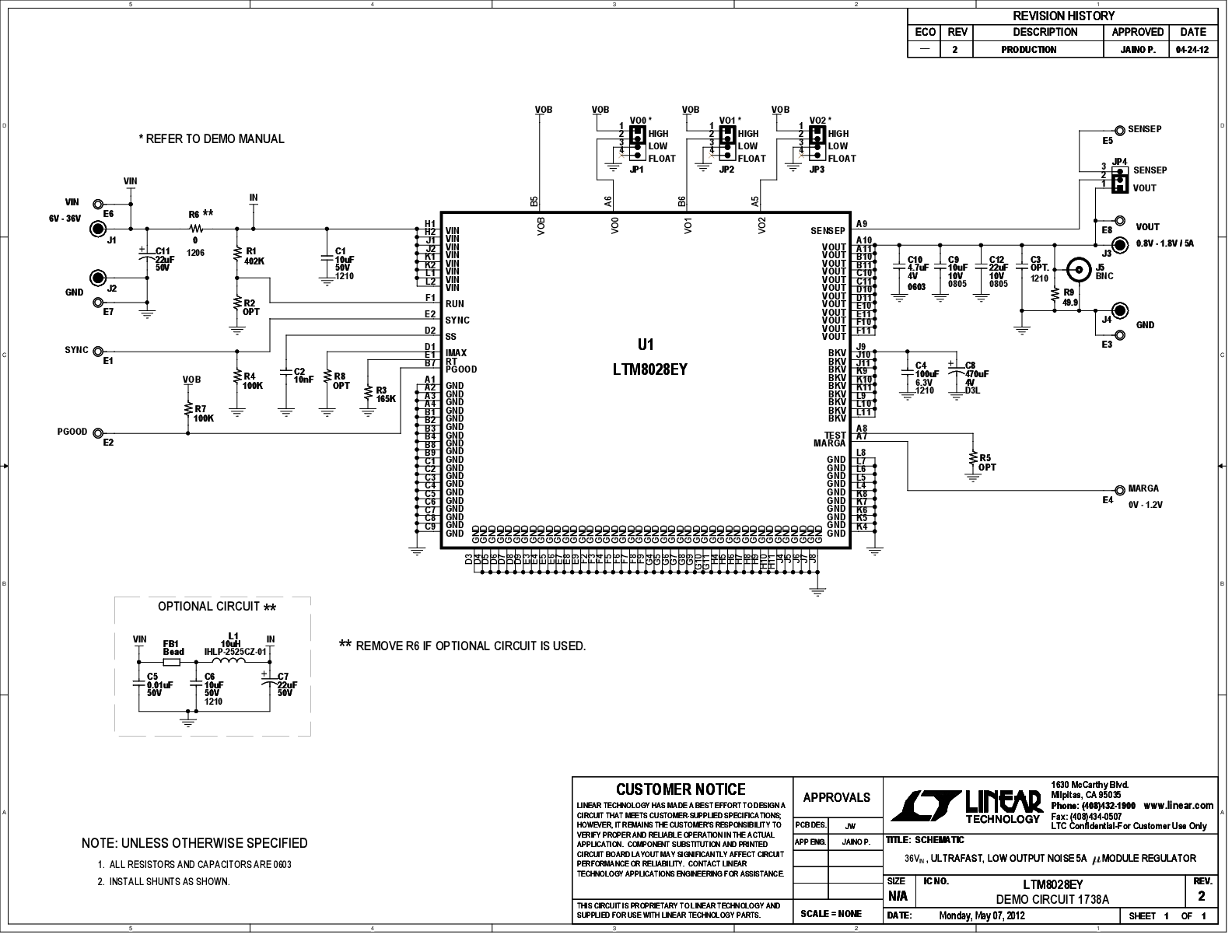

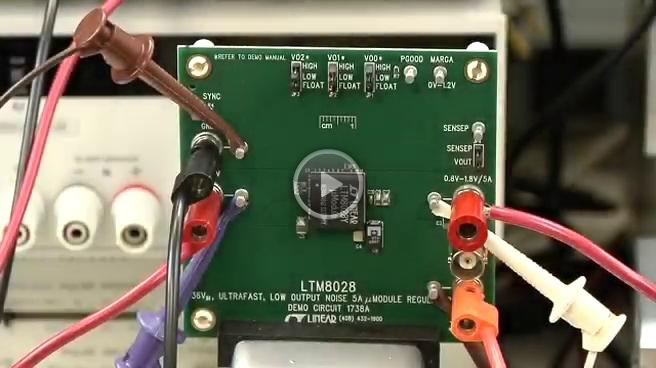

評価キット (1)

参考資料

  • すべてを表示 (11)
  • データシート (1)
  • Reliability Data (1)
  • ユーザ・ガイド (1)
  • デザイン・ノート (1)
  • Product Selector Card (2)
  • お知らせ (1)
  • 技術記事 (3)
  • ウェブキャスト (1)
  • ツール

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspiceデモ用回路集の実行方法

    ステップ1: LTSpiceをダウンロードし、インストールしてください。

    ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

    ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    LTM8028
