LTM4606

超低EMIの28V入力、6A DC/DC μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$19.42
特長
  • 完全な低EMIスイッチ・モード電源
  • 広い入力電圧範囲:4.5V~28V
  • 出力電流:標準6A(DC)、8A(ピーク値)
  • 出力電圧範囲:0.6V~5V

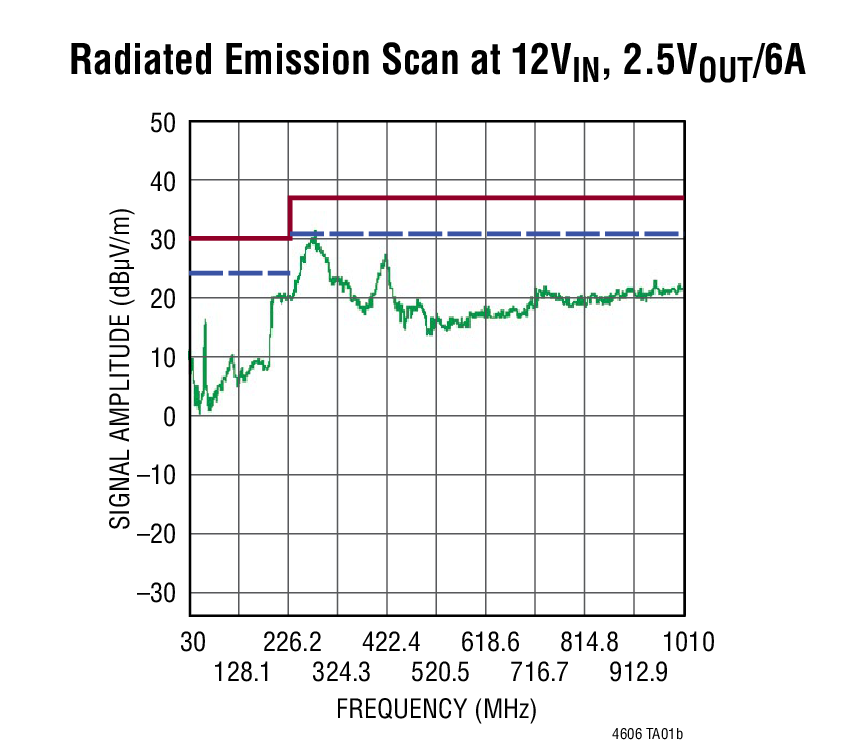

  • EN55022クラスB認定
  • 出力電圧トラッキングおよびマージニング
  • PLL周波数同期
  • 全DC誤差:±1.75%
  • パワーグッド出力
  • 電流フォールドバック保護(起動時はディスエーブル)
  • 並列接続/電流分担
  • 電流モード制御
  • 5V入力、3.3V出力時の効率:最大93%
  • プログラム可能なソフトスタート
  • 出力過電圧保護
  • 動作温度範囲:-55℃~125℃(LTM4606MP)
  • SnPb仕上げまたはRoHS準拠の仕上げ

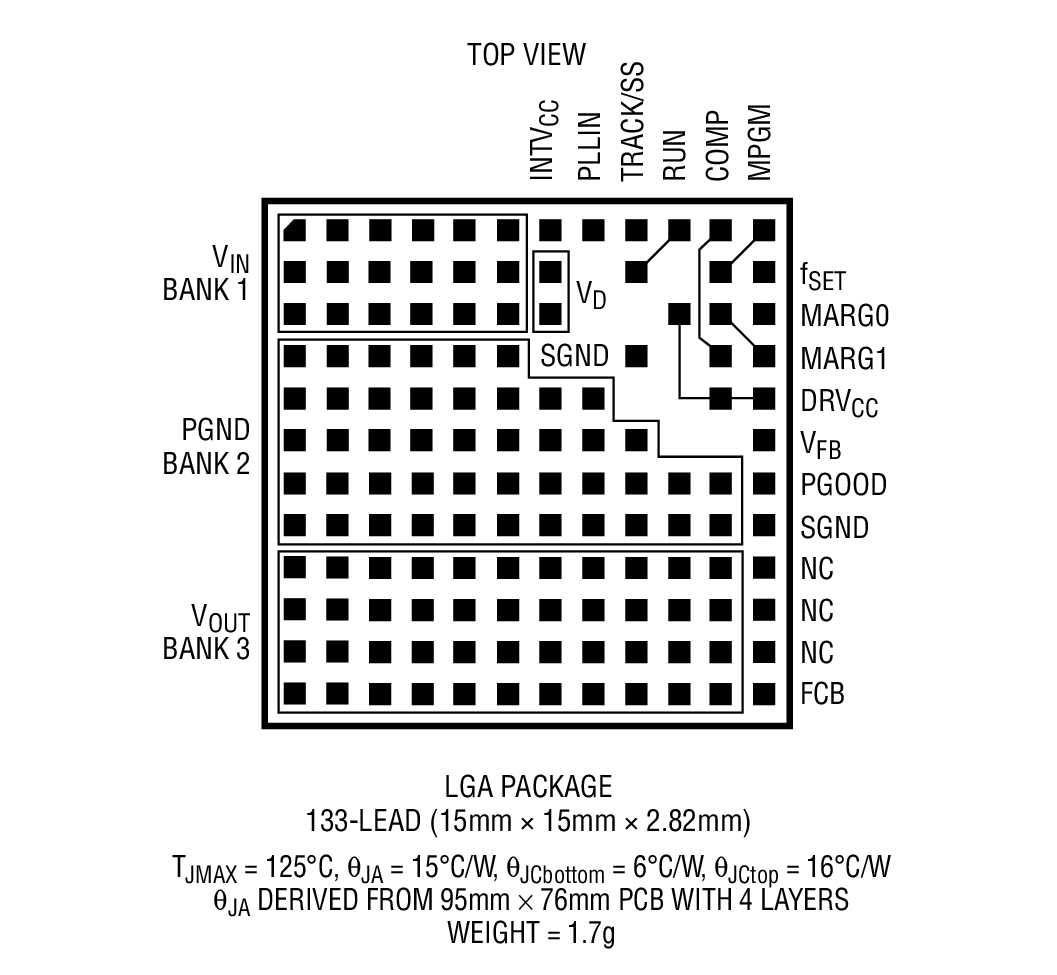

  • 15mm × 15mm × 2.82mm LGAパッケージ

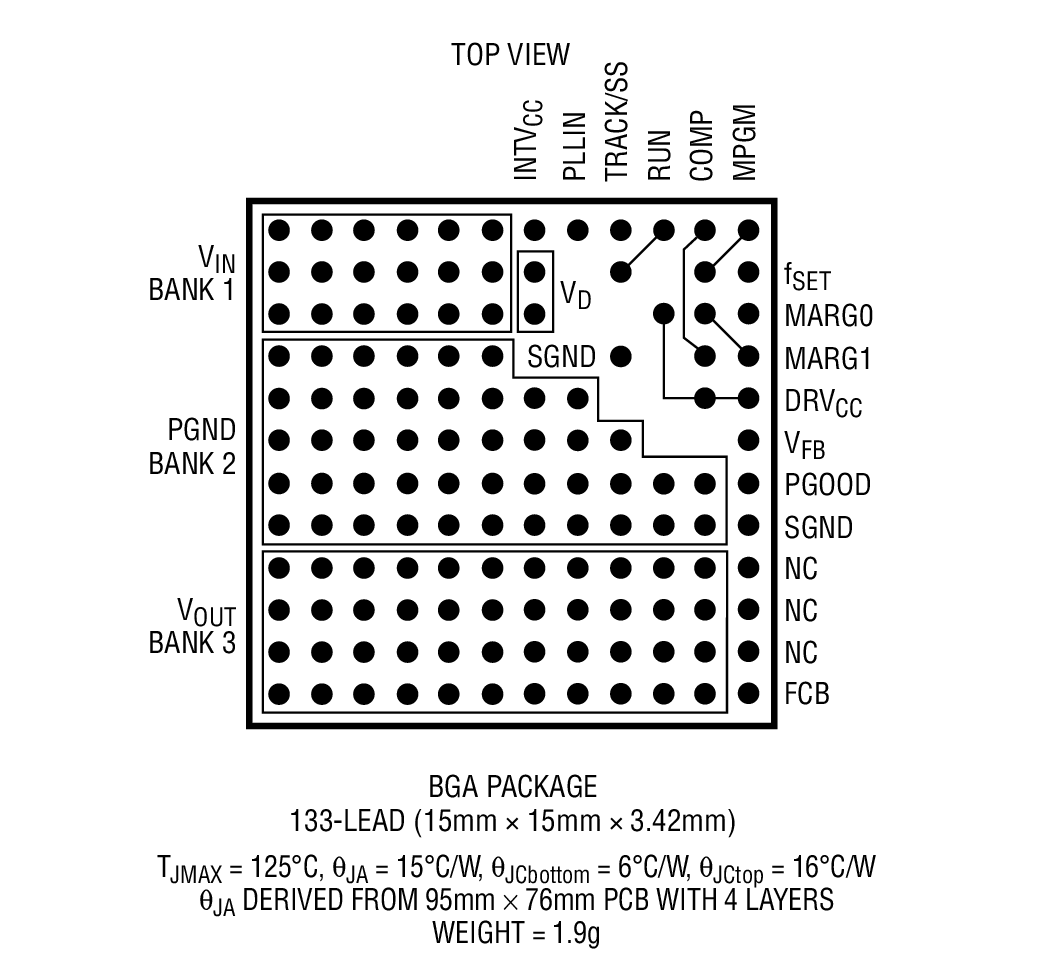

    15mm × 15mm × 3.42mm BGAパッケージ

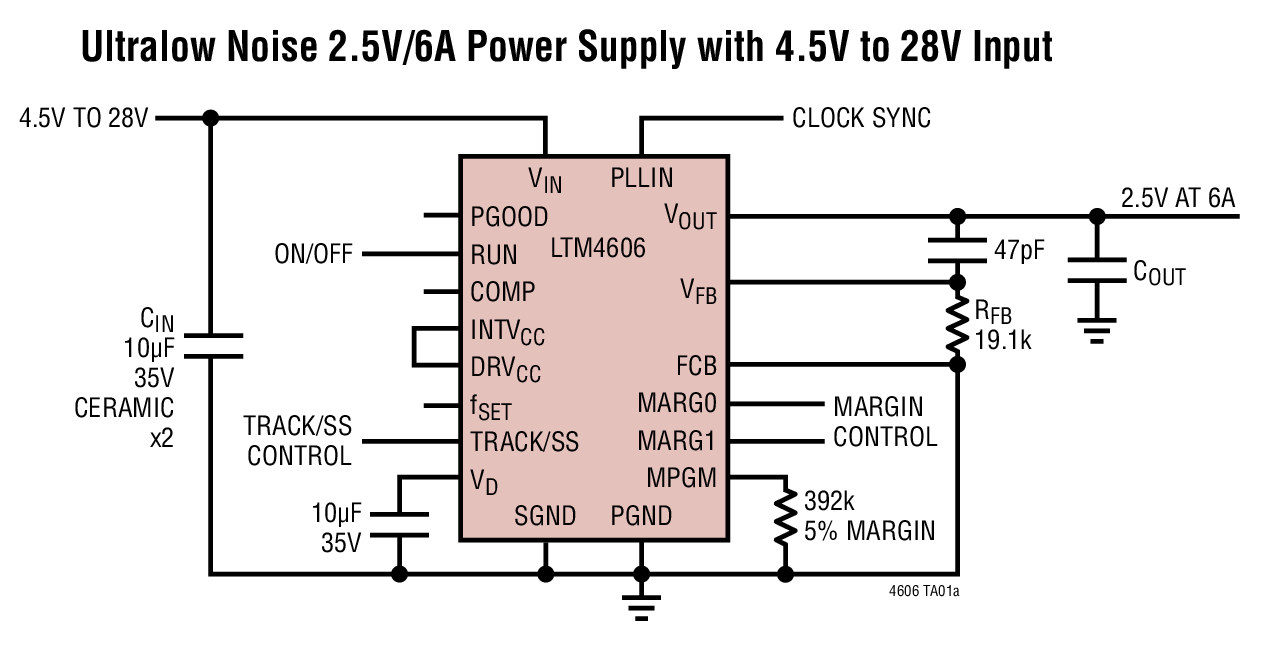

製品概要
show more Icon

LTM4606は、EN55022クラスB認定のノイズ・レベルを実現する高電圧6Aスイッチング・モードDC/DC電源です。スイッチング・コントローラ、パワーFET、インダクタ、およびすべての支持部品がパッケージに搭載されています。内蔵の入力フィルタ回路とノイズ・キャンセル回路によって低ノイズ動作を実現しているので、電磁干渉(EMI)を実質的に低減できます。LTM4606は、4.5V~28Vの入力電圧範囲で動作し、0.6V~5Vの出力電圧範囲をサポートしており、出力電圧は1本の抵抗で設定されます。この高効率設計により、6Aの連続電流(8Aのピーク電流)を供給します。設計を完了するために必要なのは、入力と出力のバルク・コンデンサだけです。

高いスイッチング周波数と適応型オン時間電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。このデバイスは出力電圧トラッキングと出力電圧マージニングをサポートしています。

さらに、このμModule®レギュレータは外部クロックと同期可能なので、望ましくない周波数の高調波を低減できます。また、PolyPhase®動作により、大きな負荷電流を供給できます。

LTM4606は、省スペースの15mm × 15mm × 2.82mm LGAパッケージと15mm × 15mm × 3.42mm BGAパッケージで供給されます。LTM4606は、SnPb(BGA)またはRoHS準拠の端子仕上げで供給されます。


アプリケーション

  • ASICまたはFPGAトランシーバ
  • 通信機器、サーバおよびネットワーク機器
  • 産業用機器
  • RF機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$19.42

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4606EV#PBF
  • HTML
  • HTML
LTM4606EY#PBF
  • HTML
  • HTML
LTM4606IV#PBF
  • HTML
  • HTML
LTM4606IY
  • HTML
  • HTML
LTM4606IY#PBF
  • HTML
  • HTML
LTM4606MPV#PBF
  • HTML
  • HTML
LTM4606MPY
  • HTML
  • HTML
LTM4606MPY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4606EV#PBF

製造中

LTM4606EY#PBF

製造中

LTM4606IV#PBF

製造中

LTM4606IY

製造中

LTM4606IY#PBF

製造中

LTM4606MPV#PBF

製造中

LTM4606MPY

製造中

LTM4606MPY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4606EV#PBF

製造中

LTM4606EY#PBF

製造中

LTM4606IV#PBF

製造中

LTM4606IY

製造中

LTM4606IY#PBF

製造中

LTM4606MPV#PBF

製造中

LTM4606MPY

製造中

LTM4606MPY#PBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4606EV#PBF

製造中

LTM4606EY#PBF

製造中

LTM4606IV#PBF

製造中

LTM4606IY

製造中

LTM4606IY#PBF

製造中

LTM4606MPV#PBF

製造中

LTM4606MPY

製造中

LTM4606MPY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4606EV#PBF

製造中

LTM4606EY#PBF

製造中

LTM4606IV#PBF

製造中

LTM4606IY

製造中

LTM4606IY#PBF

製造中

LTM4606MPV#PBF

製造中

LTM4606MPY

製造中

LTM4606MPY#PBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

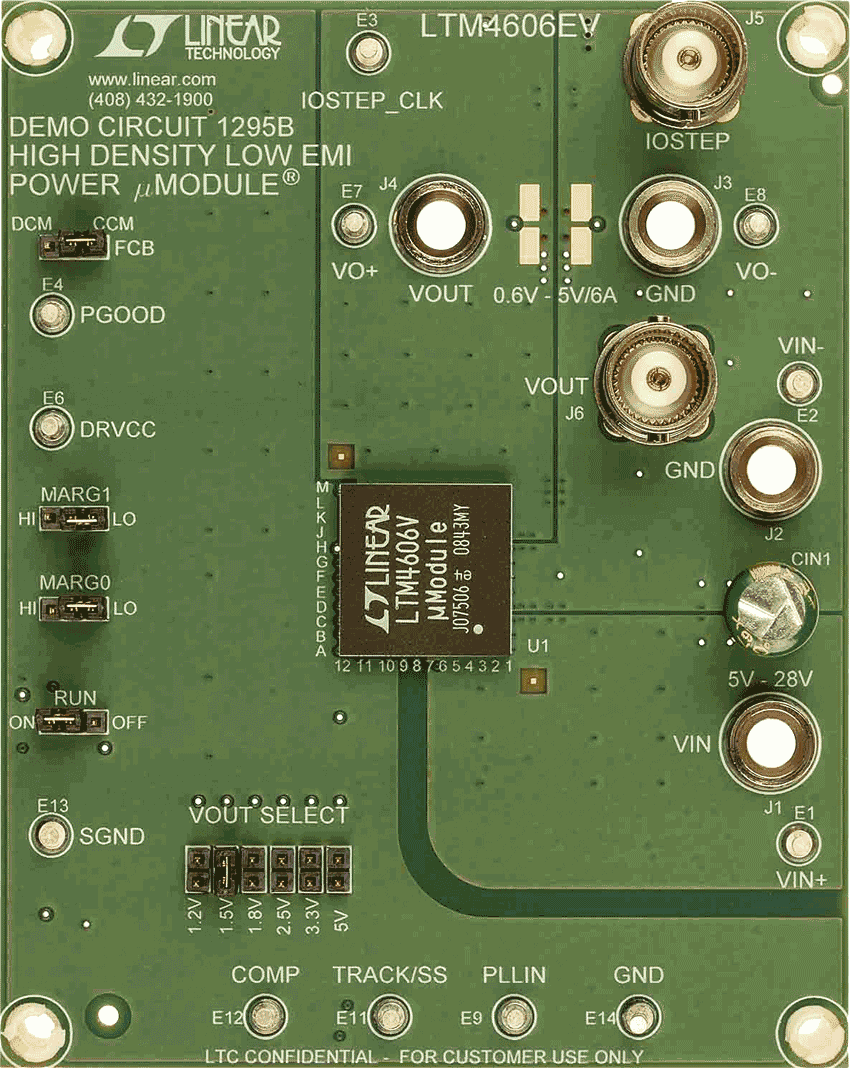

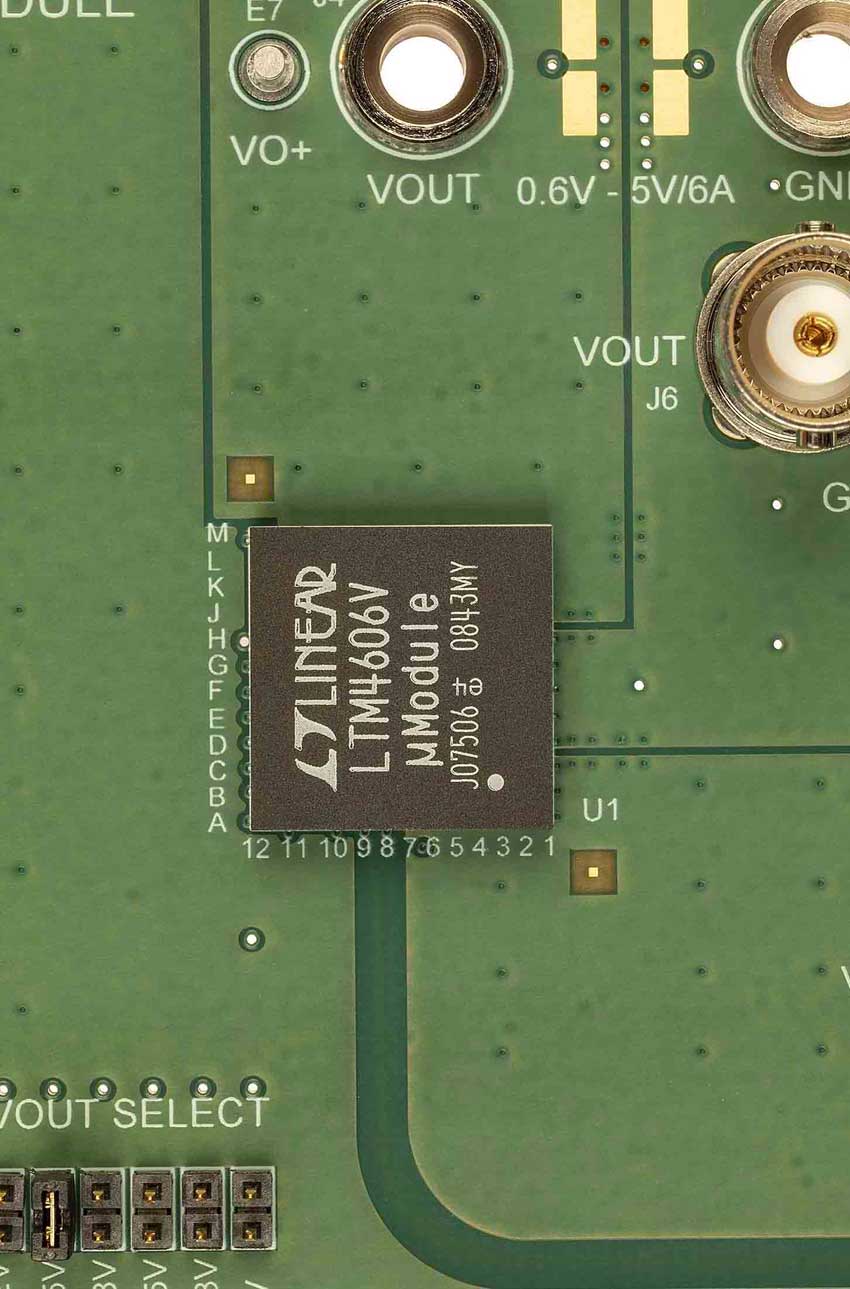

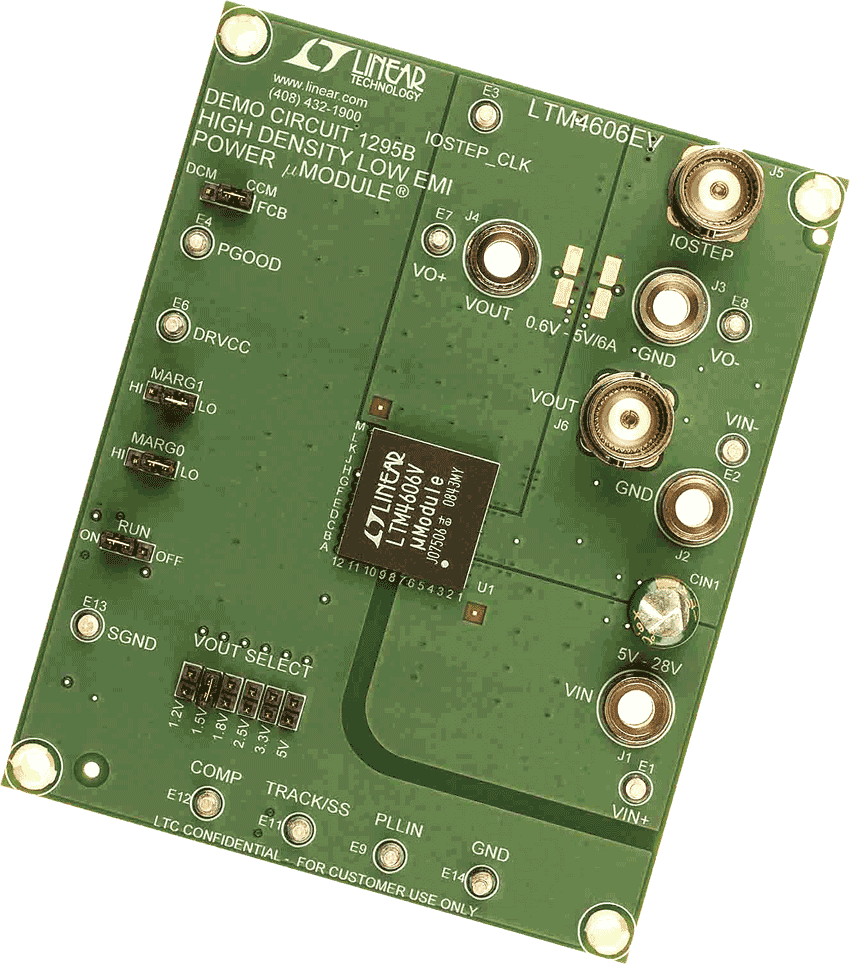

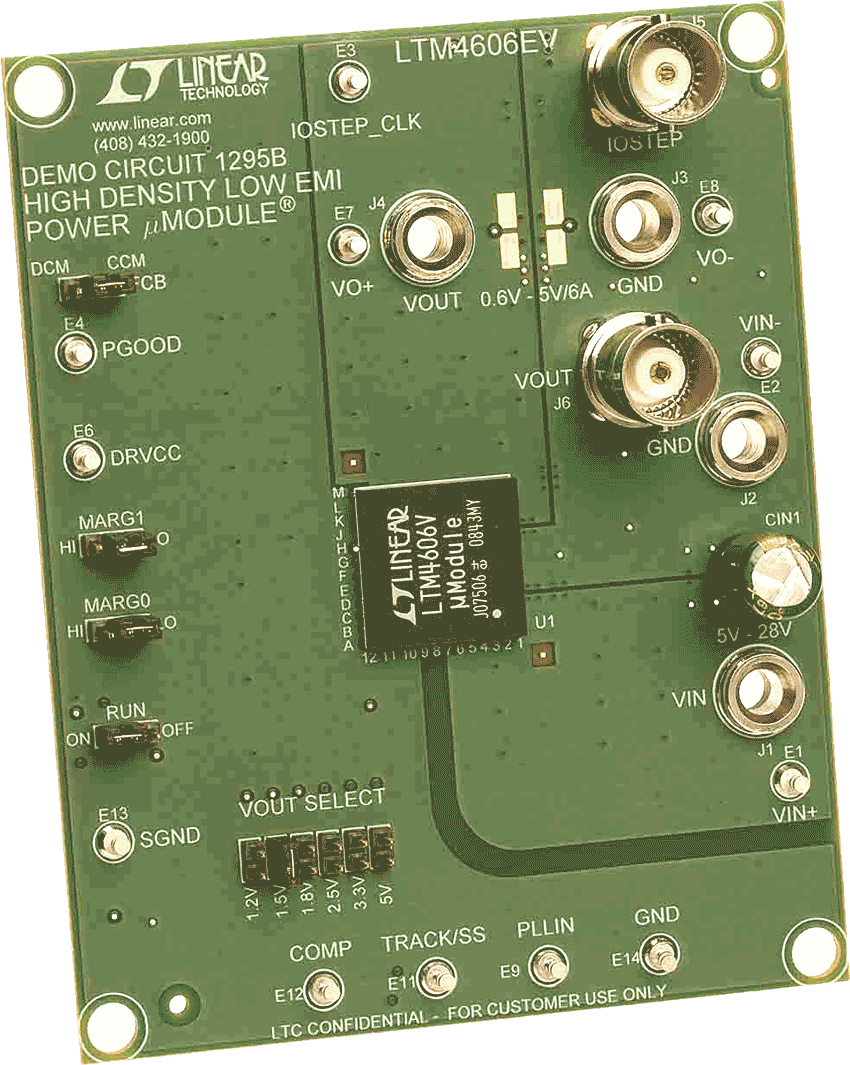

DC1295B

LTM4606EV Demo Board | EN55022B Compliant, 4.5V ≤ VIN ≤ 28V, VOUT = 0.6V to 5V at 6A

zoom

DC1295B

LTM4606EV Demo Board | EN55022B Compliant, 4.5V ≤ VIN ≤ 28V, VOUT = 0.6V to 5V at 6A

LTM4606EV Demo Board | EN55022B Compliant, 4.5V ≤ VIN ≤ 28V, VOUT = 0.6V to 5V at 6A

製品の詳細

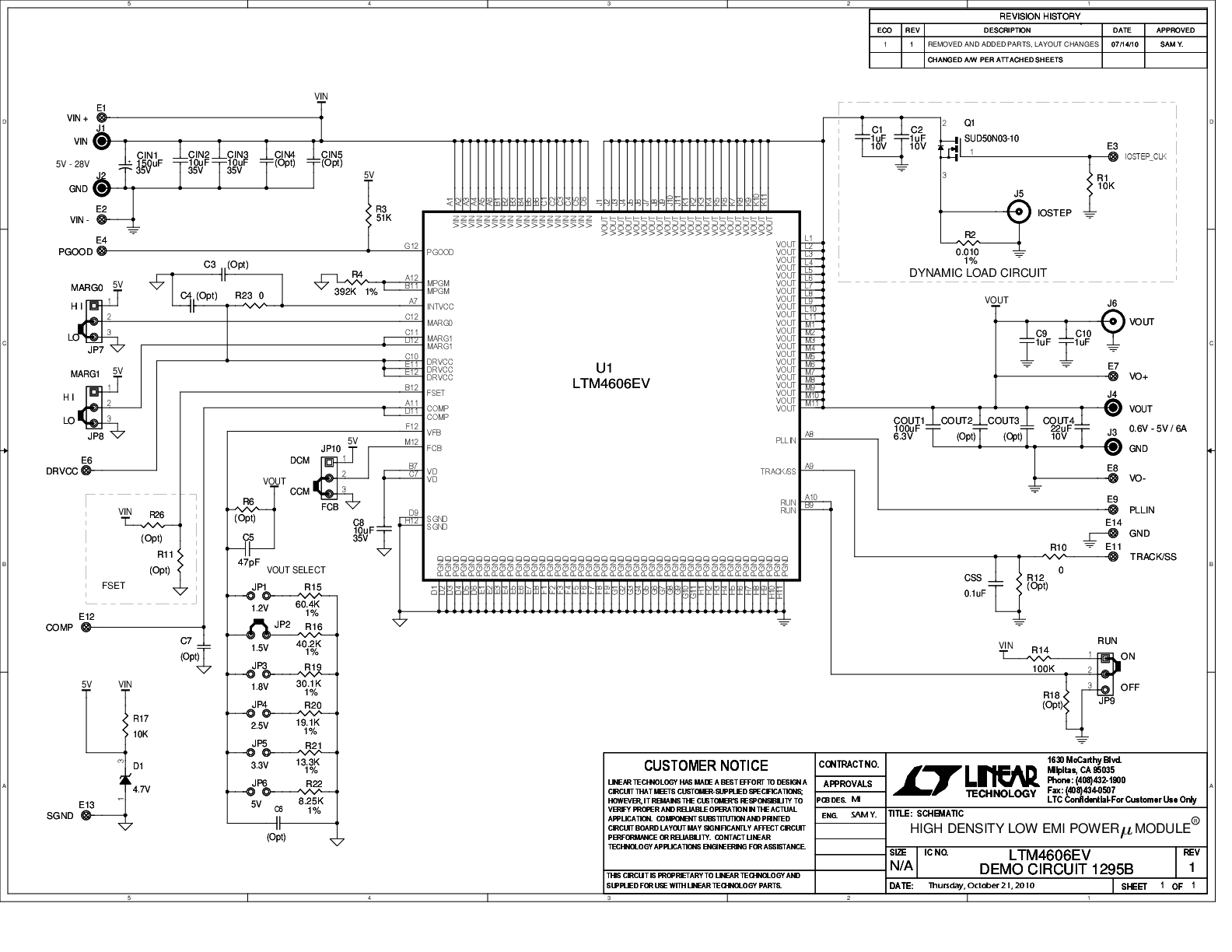

Demonstration circuit DC1295B features the LTM4606EV, an EN55022 Class B certified, switch mode step-down power module. The input voltage range is from 4.5V to 28V with a jumper programmable output voltage from 0.6V to 5V. The rated load current is 6A, while derating is necessary for certain VIN, VOUT, and thermal conditions.


The LTM4606 allows the user to program output ramp-up and ramp-down through the TRACK/SS pin.
