製品概要
機能と利点
- 完全な降圧スイッチモード電源
- 広い入力電圧範囲：3.6V～36V
- 出力電圧範囲：0.8V～10V
- 出力電流：1A
- 選択可能なスイッチング周波数：200kHz～2.4MHz
- 電流モード制御
- 金パッド仕上げの鉛フリー（e4）RoHS準拠パッケージ
- ソフトスタートをプログラム可能
- 高さの低い小型（11.25mm×9mm×2.82mm）表面実装LGAパッケージ
製品概要
LTM8022は完全な1A、DC/DC降圧電源で、スイッチング・コントローラ、パワー・スイッチ、インダクタ、すべてのサポート部品をパッケージに搭載しています。LTM8022は3.6V～36Vの入力電圧範囲で動作し、0.8V～10Vの出力電圧と200kHz～2.4MHzのスイッチング周波数をそれぞれ1本の抵抗で設定可能です。バルクの入力および出力フィルタ・コンデンサを使用するだけで設計を完成させることができます。
パッケージの高さが低く（2.82mm）、PC基板の底面の未使用スペースを利用できるので、高部品密度のポイントオブロード･レギュレーションが可能です。
LTM8022は熱特性が改善された高さの低い（2.82mm）小型（11.25mm×9mｍ）オーバーモールドLGAパッケージで供給され、標準的な表面実装装置による自動アセンブリに適しています。LTM8022は鉛（Pb）フリーで、RoHS準拠です。
アプリケーション
- 車載バッテリの安定化
- 携帯製品の電源
- 分配電源の安定化
- 産業用電源
- ACアダプタ・トランスの安定化
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

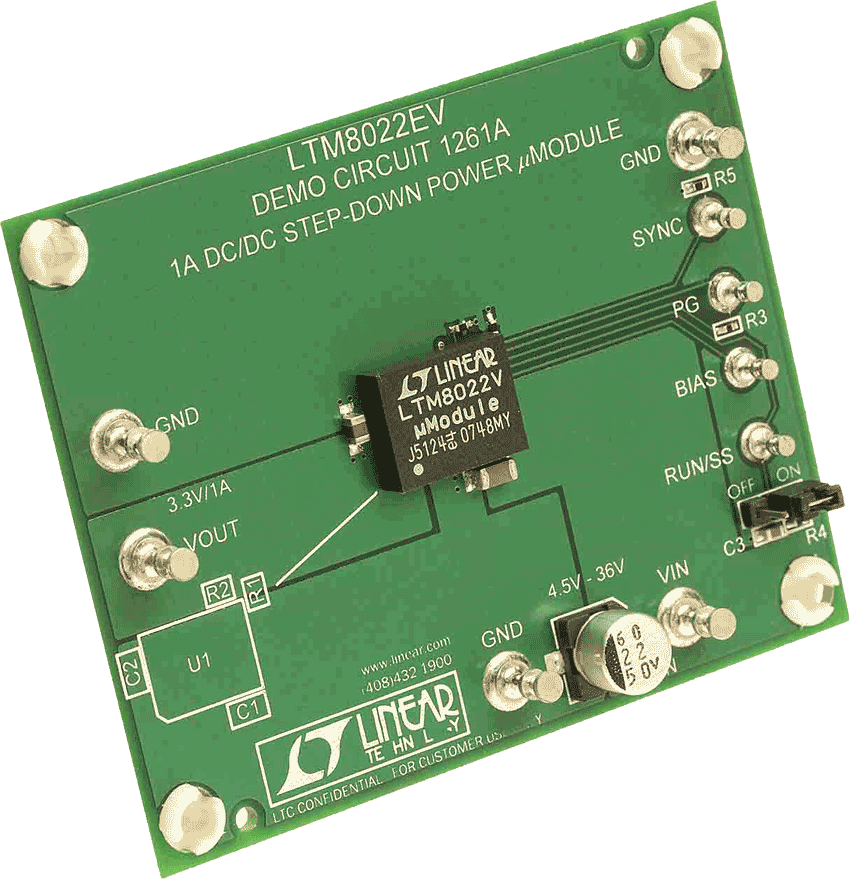

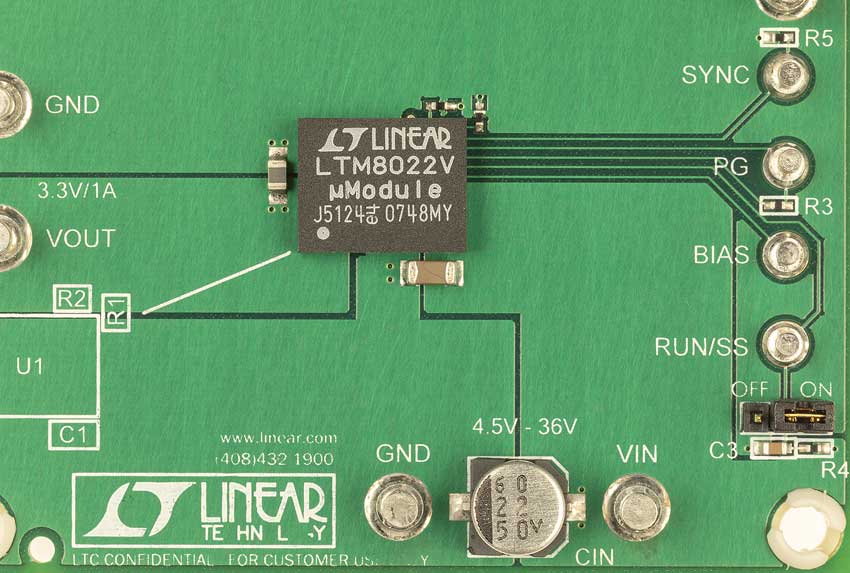

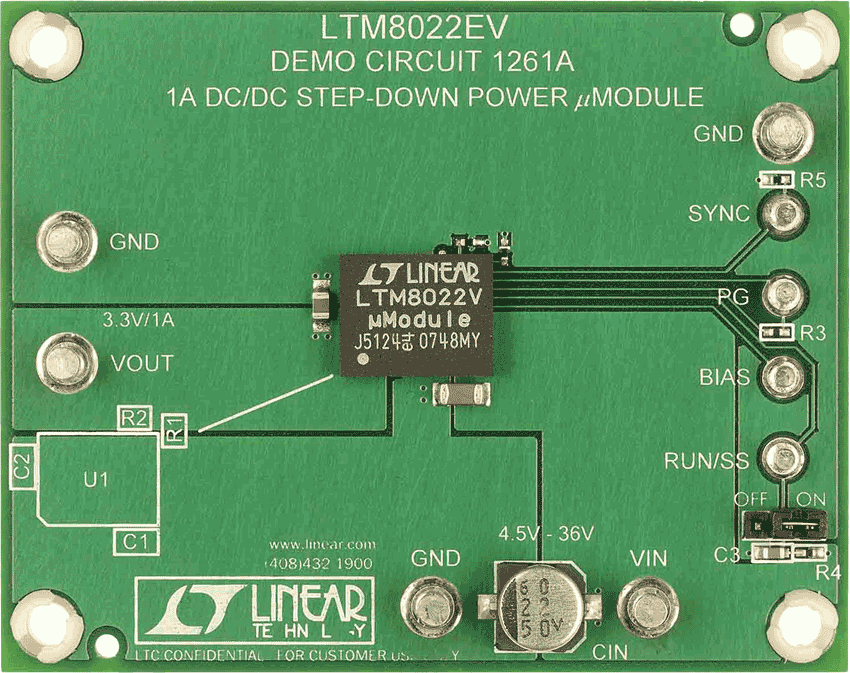

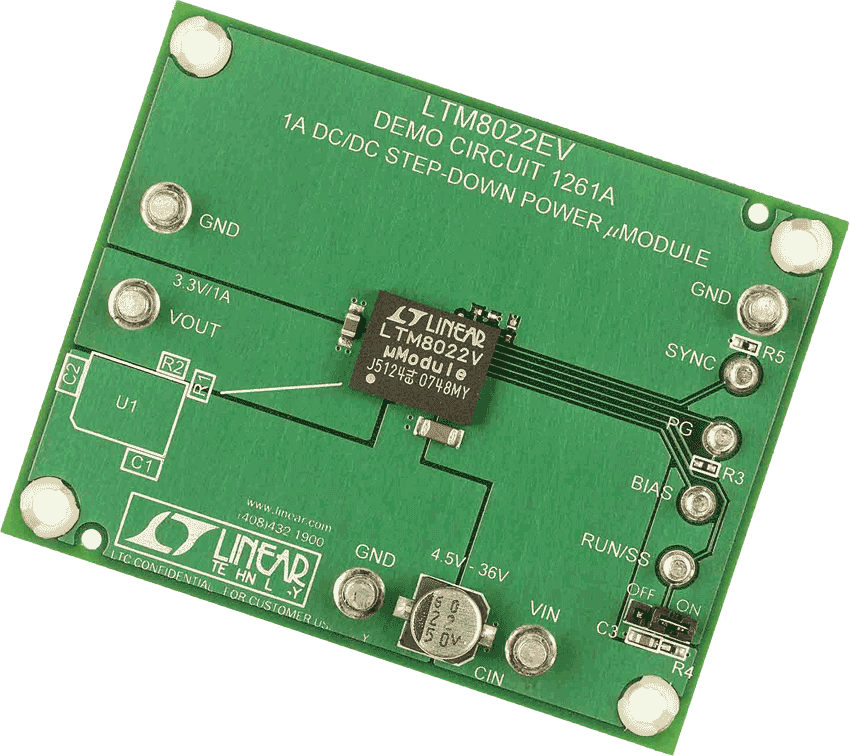

評価キット (1)
参考資料
-
R598 Reliability Data3/26/2018
-
AN117 - DC/DC uModuleレギュレータのプリント回路基板設計ガイドライン12/13/2009
-
DC1261A - Demo Manual5/31/2011
-
μModule Power Products Simplify Power4/11/2018
-
μModule Power Products4/4/2017
-
μModule Regulators for Analog Devices’ Processors and DSPs12/7/2016
-
μModule Regulators Shrink Power Supply Size and Design Effort1/1/2008 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTM8022
おすすめ製品
LTM8022 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTM8022EV#PBF | 材料宣誓書（MD） | 信頼性データ | 50-Lead LGA (11.25mm x 9mm x 2.82mm) | |
| LTM8022IV#PBF | 材料宣誓書（MD） | 信頼性データ | 50-Lead LGA (11.25mm x 9mm x 2.82mm) | |
| LTM8022MPV#PBF | 材料宣誓書（MD） | 信頼性データ | 50-Lead LGA (11.25mm x 9mm x 2.82mm) | |
| ウェハ・ファブリケーション・データ | R598 Reliability Data |
