LTM4686B

デジタル・パワー・システム・マネージメント機能を備えた超薄型デュアル14A/シングル28A μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$28.39
機能
  • デジタル・インターフェースを使用したデュアル高速アナログ・ループによる制御とモニタリング
  • 入力電圧範囲:4.5V~5.75V(スタンドアロン)、2.375V~5.75V(補助5Vバイアス付き)
  • 出力電圧範囲:0.5V~3.6V
  • 温度変化に対する最大DC出力誤差:±0.5%
  • チャンネルあたり14A DC(代表値)、17A(ピーク出力電流)
  • 電流リードバックの精度:10A負荷で±10%
  • 400kHz、PMBus準拠のI2Cシリアル・インターフェース
  • 16ビットΔΣ ADC内蔵
  • 最大125Hzの遠隔測定ポーリング・レートをサポート
  • 固定周波電流モード制御
  • 複数モジュールを並列接続して電流を分担
  • 全7ビット・スレーブ・アドレスをサポート
  • デュアル10A LTM4686、デュアル9A LTM4675、デュアル13A LTM4676A、デュアル18A LTM4677とドロップイン・ピン互換
  • 16mm × 11.9mm × 1.82mmのLGAパッケージ
  • 読出し可能なデータ

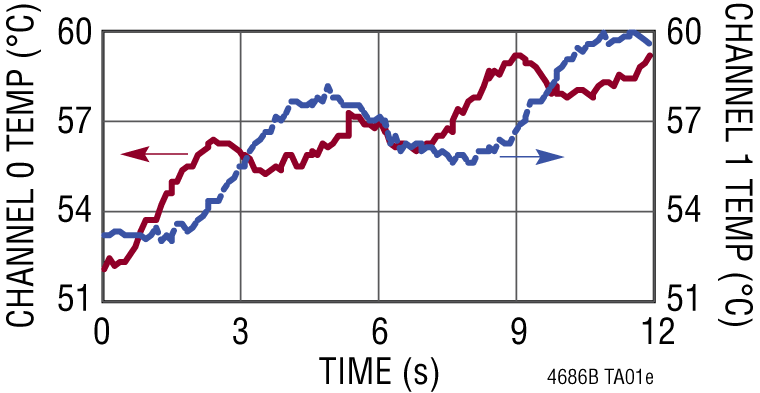

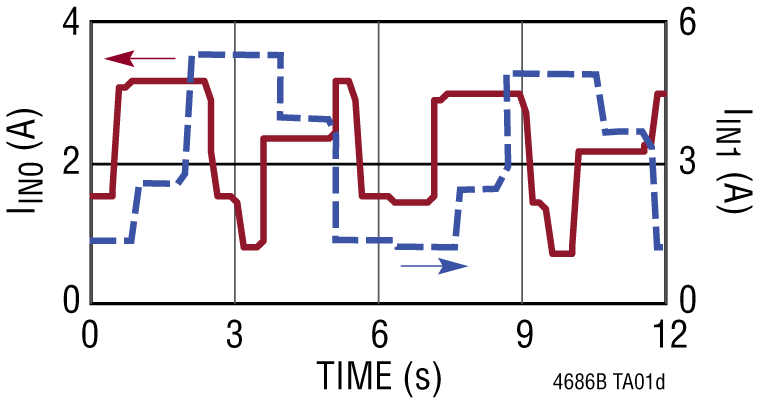

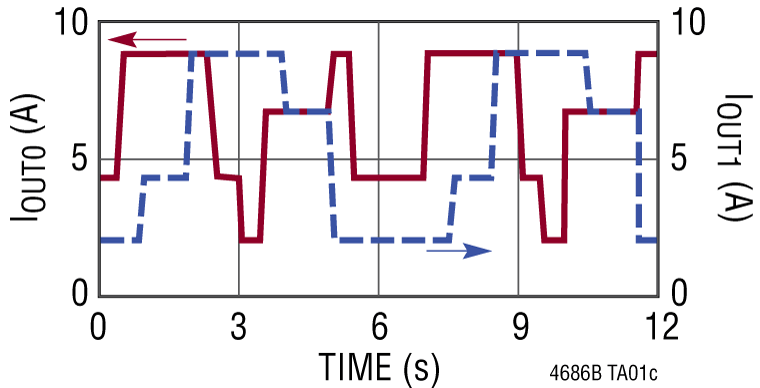

    • 入出力の電圧、電流、温度
    • 動作時ピーク値、動作時間、フォルト、警告
    • ECCおよびフォルト・ログ記録機能を備えた内蔵EEPROM
  • 書込み可能なデータと設定可能なパラメータ

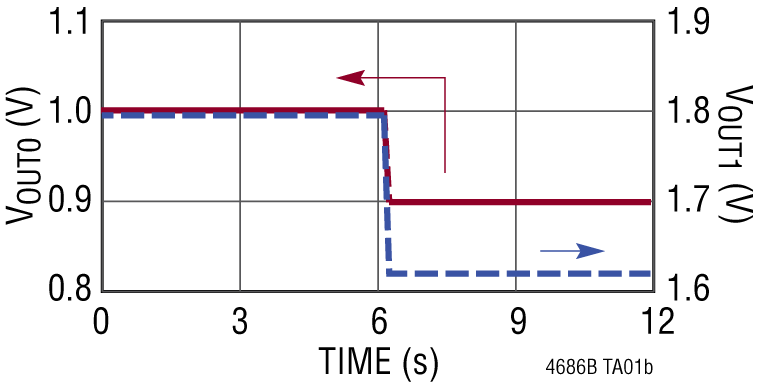

    • 出力電圧、電圧のシーケンシングとマージニング
    • デジタル・ソフト・スタート/ストップ・ランプ
    • OV/UV/OT、UVLO、周波数、位相
追加の詳細
show more Icon

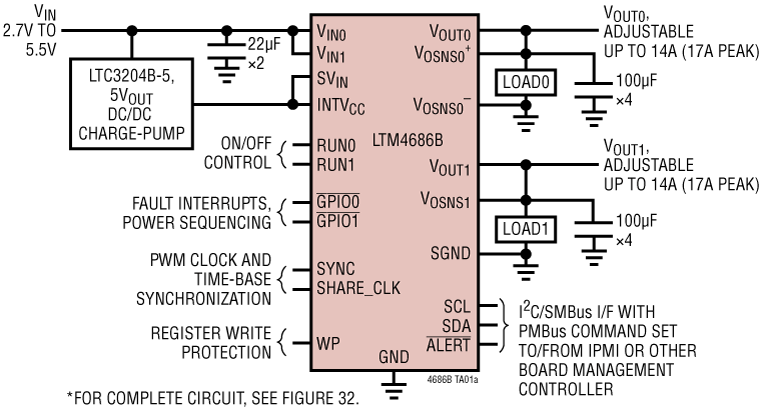

LTM4686Bは、ターンオン・タイムが39msのデュアル14A(17Aピーク)またはシングル28A(34Aピーク)の降圧μModule®(マイクロモジュール)DC/DCレギュレータです。PMBus(I2Cをベースとするオープン標準のデジタル・インターフェース・プロトコル)を使用し、パワー・マネージメント・パラメータを遠隔で構成およびモニタリングできます。LTM4686Bは、高速アナログ制御ループ、高精度ミックスド・シグナル回路、EEPROM、パワーMOSFET、インダクタ、その他のサポート部品で構成されています。超薄型モジュール製品に関するビデオをアナログ・デバイセズのWebサイトで視聴できます。

LTM4686Bの2線式シリアル・インターフェースでは、プログラマブルなスルー・レートおよびシーケンシング遅延時間により、出力のマージニング、チューニング、上昇および下降を行うことができます。入出力の電流と電圧、出力電力、温度、稼働時間、ピーク値は読出し可能です。EEPROMの内容をカスタム設定する必要はありません。スタートアップ設定はピン・ストラップ抵抗で構成します。LTpowerPlay® GUI、DC1613 USB-to-PMBus変換器、DC2086プログラミング・アダプタおよびデモ・キットが利用できます。

鉛フリーRoHS準拠のLTM4686Bは、16mm × 11.9mm × 1.82mmのLGAパッケージを採用しています。

アプリケーション

  • プロトタイプと実稼働環境におけるシステム最適化

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$28.39

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

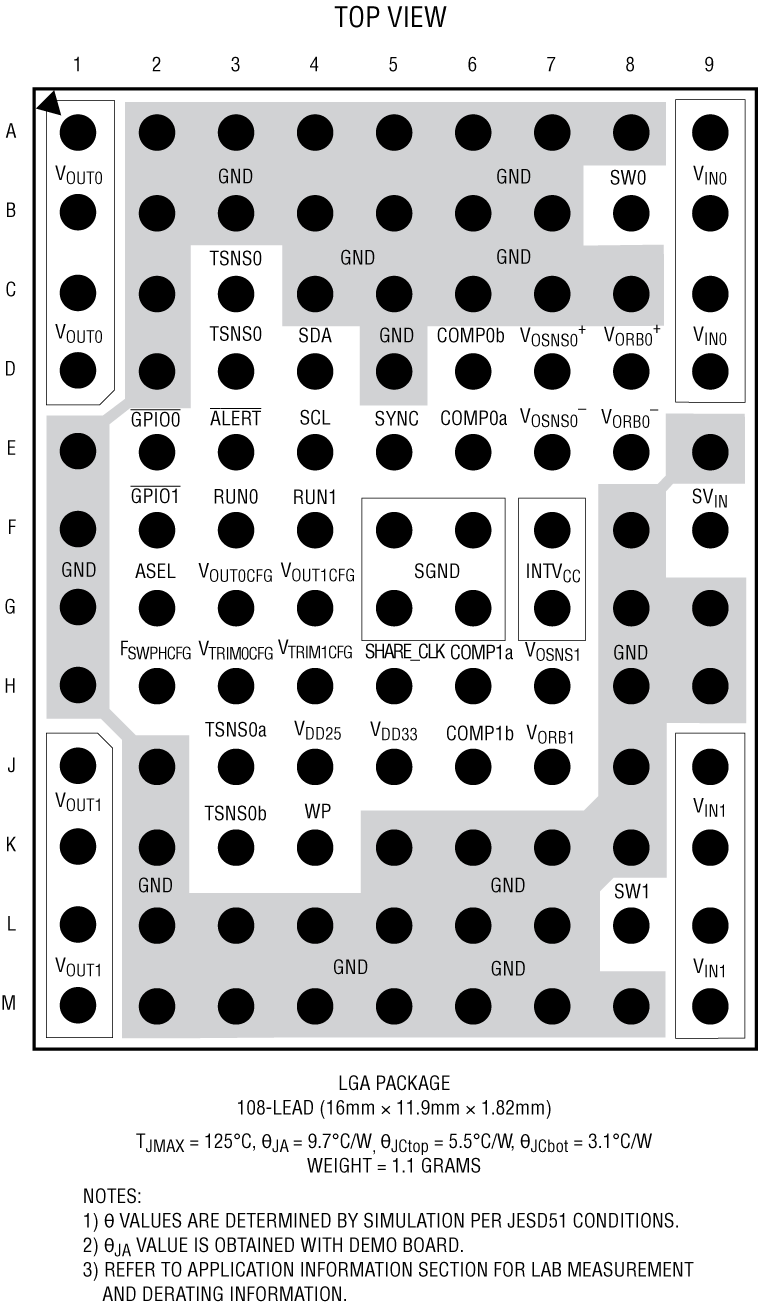

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4686BEV#PBF
  • HTML
  • HTML
LTM4686BIV#PBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC3089A

LTM4686B | 超薄型デュアル14Aまたはシングル28A μModuleレギュレータ、デジタル・パワー・システム・マネージメント機能搭載

zoom

DC3089A

LTM4686B | 超薄型デュアル14Aまたはシングル28A μModuleレギュレータ、デジタル・パワー・システム・マネージメント機能搭載

LTM4686B | 超薄型デュアル14Aまたはシングル28A μModuleレギュレータ、デジタル・パワー・システム・マネージメント機能搭載

製品の詳細

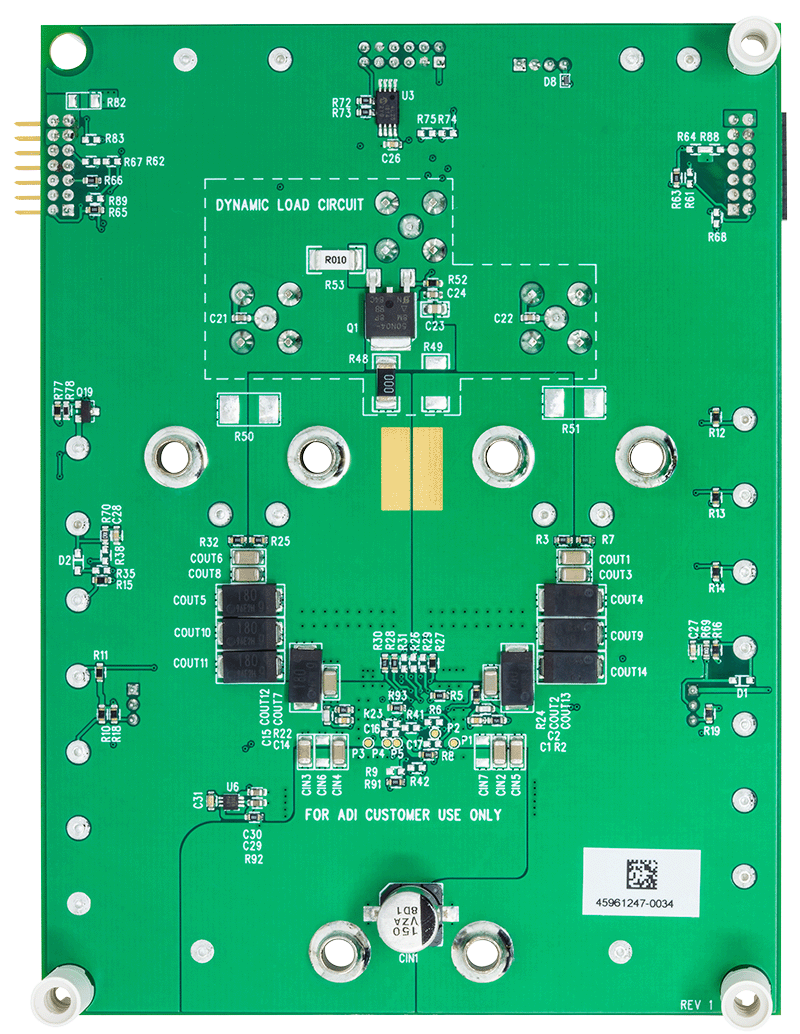

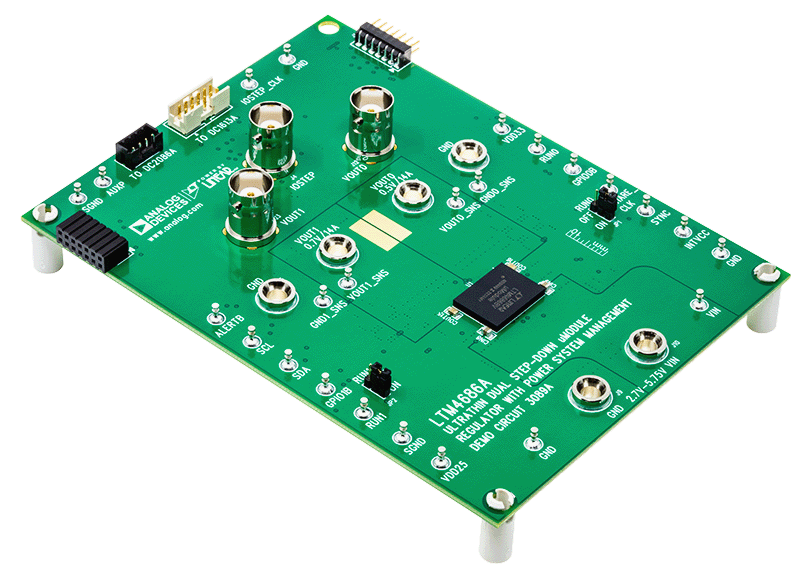

デモ回路3089Aは、デュアル出力の高効率、高密度μModuleレギュレータで、入力範囲は2.7V~5.75Vです。各出力は、最大14Aの負荷電流を供給できます。このデモ用ボードには、LTM4686B μModuleレギュレータが搭載されています。LTM4686Bは、デジタル・パワー・システム・マネージメントを備えたデュアル14Aまたはシングル28A降圧レギュレータです。詳細については、LTM4686Bのデータシートを参照してください。
