LTM4673

デジタル・パワー・システム・マネージメント機能を備えたクワッド出力μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$35.07
特長
  • デジタル・インターフェースを備えたデュアル12Aおよびデュアル5Aのクワッド出力降圧μModule®モジュール
  • 広い入力電圧範囲:4.5V~15V
  • デュアル12A DC出力:0.6V〜3.3V
  • デュアル 5A DC 出力:0.6V〜5.5V
  • サーボによる±0.5%の総出力電圧レギュレーション
  • 12Aチャンネルの電流リードバック制度は±5%
  • 400kHz、PMBus準拠のI2Cシリアル・インターフェース
  • 16ビットΔΣ ADC内蔵
  • 入力および4つの出力電圧、電流、および温度を正確に監視
  • チャンネルごとにプログラム可能な出力電圧トリム、シーケンシングおよびマージニング
  • フォールトと警告を管理
  • 内蔵EEPROMのフォールト・ログ記録
  • デュアルの真の差動検出アンプ
  • 並列化可能な出力によるより高い出力電流
  • PSMなしのクワッド出力クアッド出力μModule レギュレータ、LTM4671とドロップイン・ピン互換

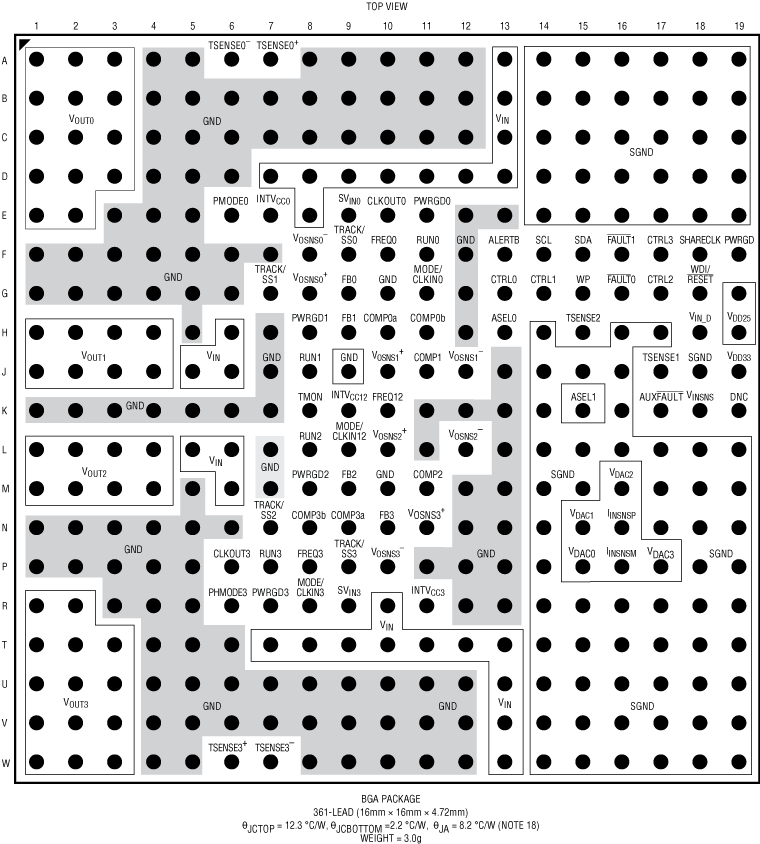

  • 16mm × 16mm × 4.72mm BGAパッケージ

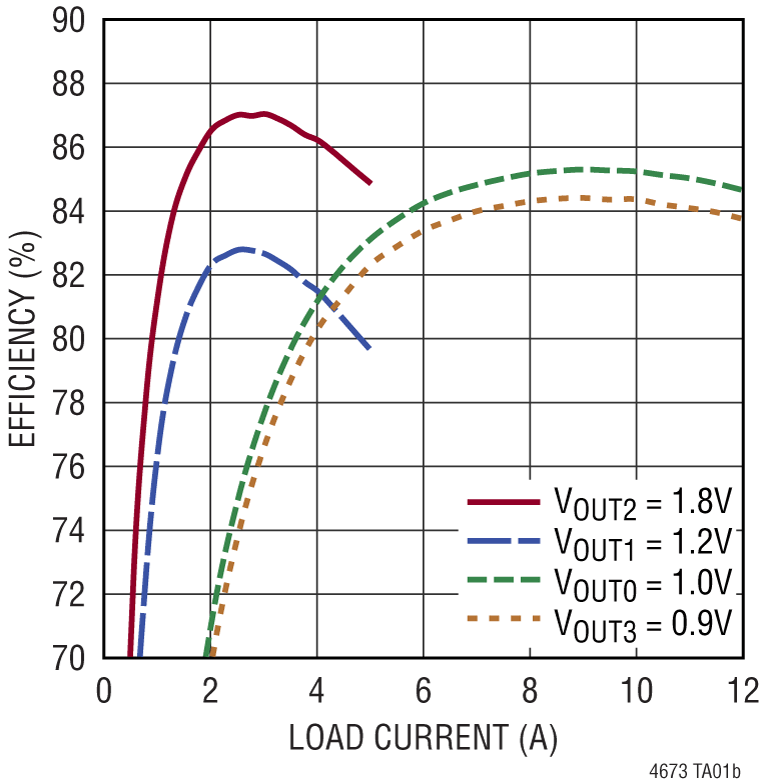

製品概要
show more Icon

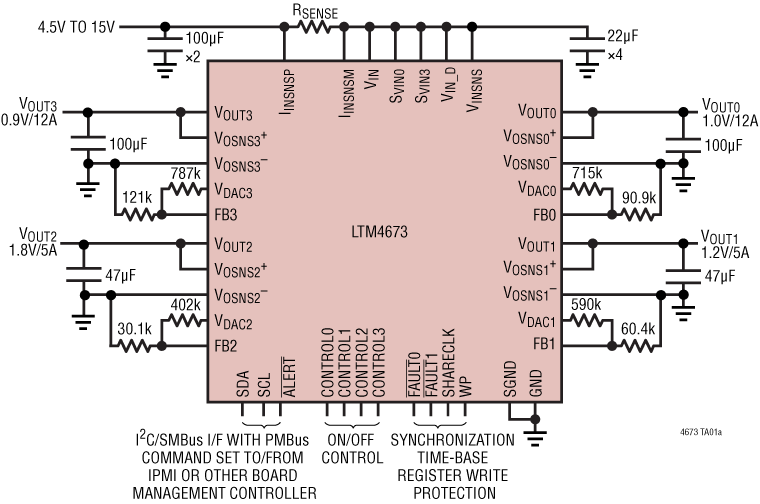

LTM4673は、デュアル12Aおよびデュアル5Aクワッド出力のスイッチング・モードDC/DC降圧μModule(パワー・モジュール)レギュレータで、シーケンシング、トリミング(サーボ制御)、マージニング、監視、フォールト管理、遠隔測定、フォールト・ログ作成などを行うために使用される、4チャンネル・パワーシステム・マネージャーが統合されています。LTM4671は3.1V~20Vの入力電圧範囲で動作し、出力電圧範囲は12Aチャンネルでは6V~3.3V、5Aチャンネルでは0.6V~5.5Vです。必要なのは、バルク入力コンデンサおよびバルク出力コンデンサのみです。

LTM4681は2線式シリアル・インターフェースを備えており、出力の正確なマージニング、チューニング、および出力の増加や低下のシーケンス設定が可能です。内部16ビットADCは、入力および4つの出力電圧、電流、温度すべてを監視します。フォールトは、4つの出力に対する過電流および低電流、電圧、温度の各閾値と、入力の過電圧および低電圧について設定できます。

LTM4673はSnPbまたはRoHS準拠の端子仕上げが行われ、16mm ×16mm × 4.72mmのBGAパッケージにより供給されます。

アプリケーション

  • テレコム、ネットワークおよび産業用機器
  • 複数レールのポイント・オブ・ロード・レギュレーション
  • FPGA、DSP、ASICの各アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$35.07

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4673EY#PBF
  • HTML
  • HTML
LTM4673IY#PBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

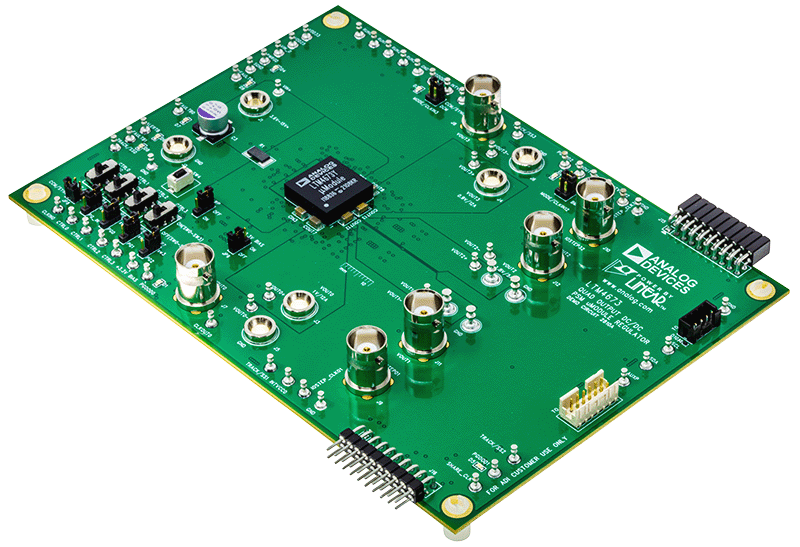

DC2810A

LTM4673 | デジタル・パワー・システム・マネージメント機能を備えたクワッド出力μModuleレギュレータ

zoom

DC2810A

LTM4673 | デジタル・パワー・システム・マネージメント機能を備えたクワッド出力μModuleレギュレータ

LTM4673 | デジタル・パワー・システム・マネージメント機能を備えたクワッド出力μModuleレギュレータ

製品の詳細

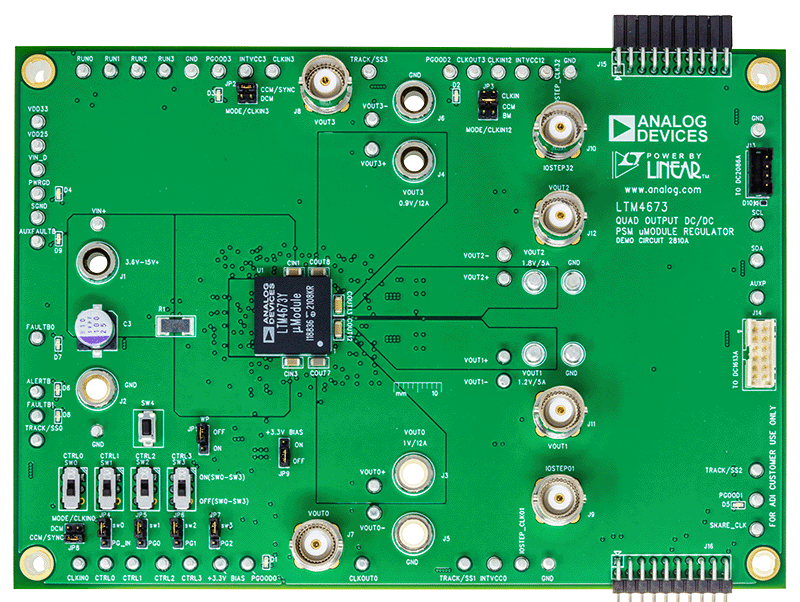

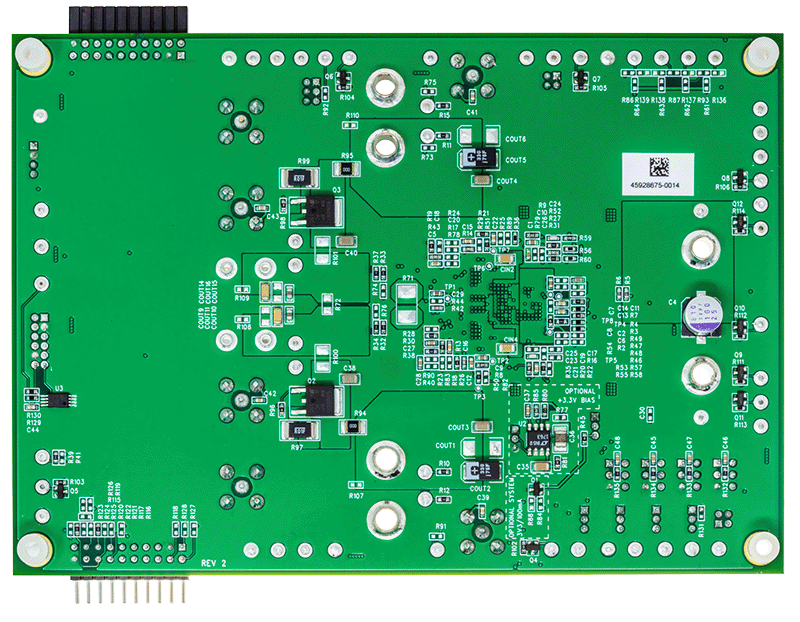

デモ回路2810Aは、LTM4673に焦点を置いています。LTM4673は、制御とモニタリング用のデジタル・インターフェースを備えた、入出力電圧範囲の広い、高効率、高出力密度のクワッド出力DC/DC降圧μModule®レギュレータです。DC2810Aのデフォルト入力電圧範囲は、4.5V~15Vです。ただし、VINが4.5V未満の場合、特定の既存オンボード部品については、若干の変更が必要です。クイックスタート手順のセクションのステップ8を参照し、VIN ≤ 4.5Vにおける動作について確認してください。工場出荷時のデフォルト出力電圧は、チャンネルあたり12Aの電流の場合はVOUT0 = 1V、VOUT3 = 0.9V、チャンネルあたり5Aの電流の場合はVOUT1 = 1.2V、VOUT2 = 1.8Vです。DC2810Aの出力電圧は、チャンネル0とチャンネル3の場合は0.6V~3.3Vの範囲で、チャンネル1とチャンネル2の場合は0.6V~5.5Vの範囲で調整できます。デフォルトのスイッチング周波数は、チャンネル0とチャンネル3の場合は600kHz、チャンネル1とチャンネル2の場合は1MHzです。強制空冷とヒート・シンクを併用することで、すべての出力レールが全負荷の場合の出力電力を更に最適化できる可能性があります。出力電圧を1.8Vより大きい値にプログラミングするには、LTM4673のデータシートに記載されている熱ディレーティング曲線に基づいて出力電流のディレーティングが必要になる場合があります。DC2810Aには、PMBusインターフェースとデジタル・パワー・システム・マネージメント機能が搭載されています。オンボード12ピン・コネクタを使用してドングルDC1613AをDC2810Aに接続できるため、LTpowerPlay®ソフトウェア開発ツールを使用してデバイスとの通信とプログラミングを簡単に実行できます。LTpowerPlayソフトウェアとI2C/PMBus/SMBusドングルDC1613Aにより、入出力電圧、入出力電流、内部ICダイの温度、障害ログのテレメトリをリアルタイムに監視できます。

LTM4673は熱強化型低プロファイル361ピン(16mm × 16mm × 4.72mm)BGAパッケージを採用しています。DC2810Aを使用したりハードウェアの変更を加えたりする前に、LTM4673のデータシートとデモ・マニュアルを読むことを推奨します。

LTpowerPlayソフトウェアは、こちらからダウンロードできます。LTpowerPlayで使用するUSB-PMBusコントローラ・ドングルDC1613Aは、こちらで入手できます。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
