製品概要
機能と利点
- デュアル25A出力またはシングル50A出力
- 入力電圧範囲：4.5V ～16V
- 出力電圧範囲：0.6V ～5.5V
- 入力、負荷、温度の全範囲での全DC出力電圧誤差：最大±1%

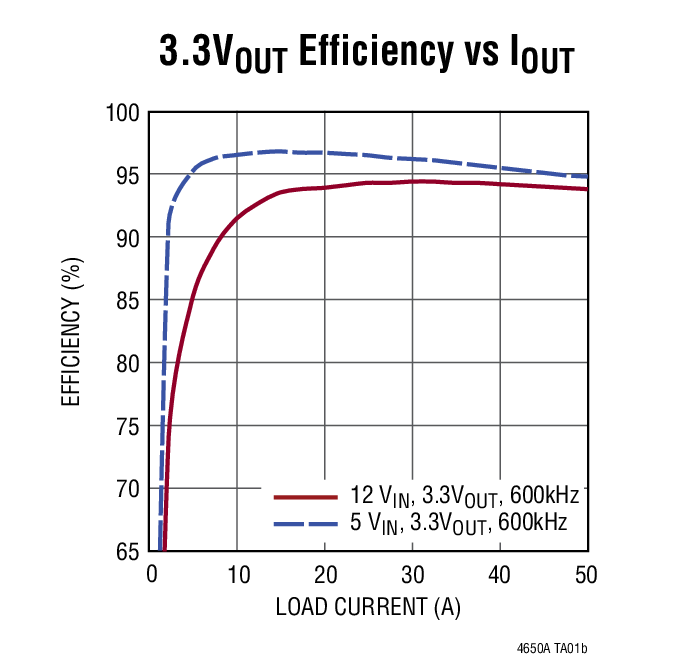

- LTM4650-1より軽負荷時の効率が高く、出力電圧範囲が広い
- 差動リモート検出アンプ
- 電流モード制御/ 高速トランジェント応答
- マルチフェーズの並列接続による電流分担：最大300A
- 内部温度モニタ
- 調整可能なスイッチング周波数または周波数同期
- 過電流フォールドバック保護
- Burst Mode®動作、パルス・スキップ・モード動作を選択可能
- ソフトスタート/ 電圧トラッキング
- 出力過電圧保護

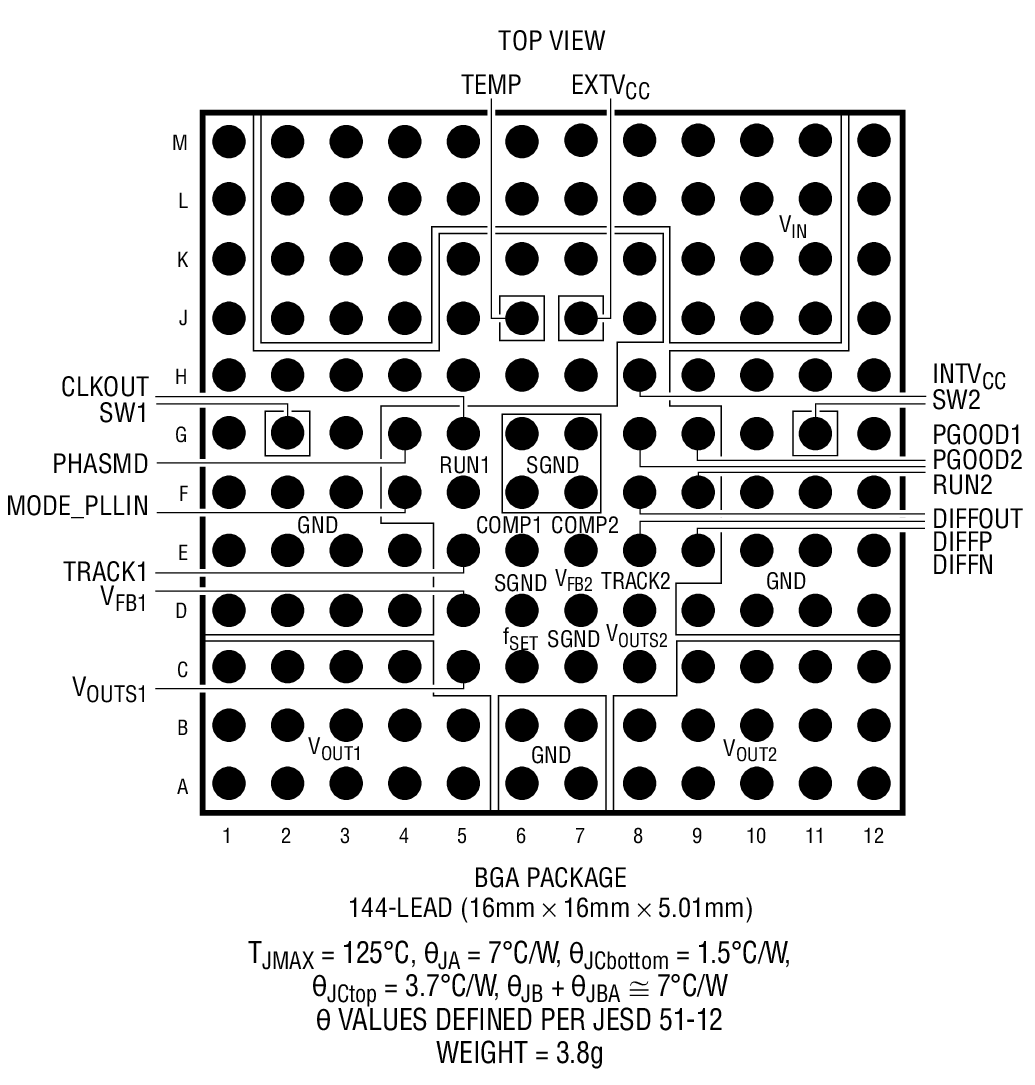

- 16mm×16mm×5.01mm BGAパッケージ
製品概要

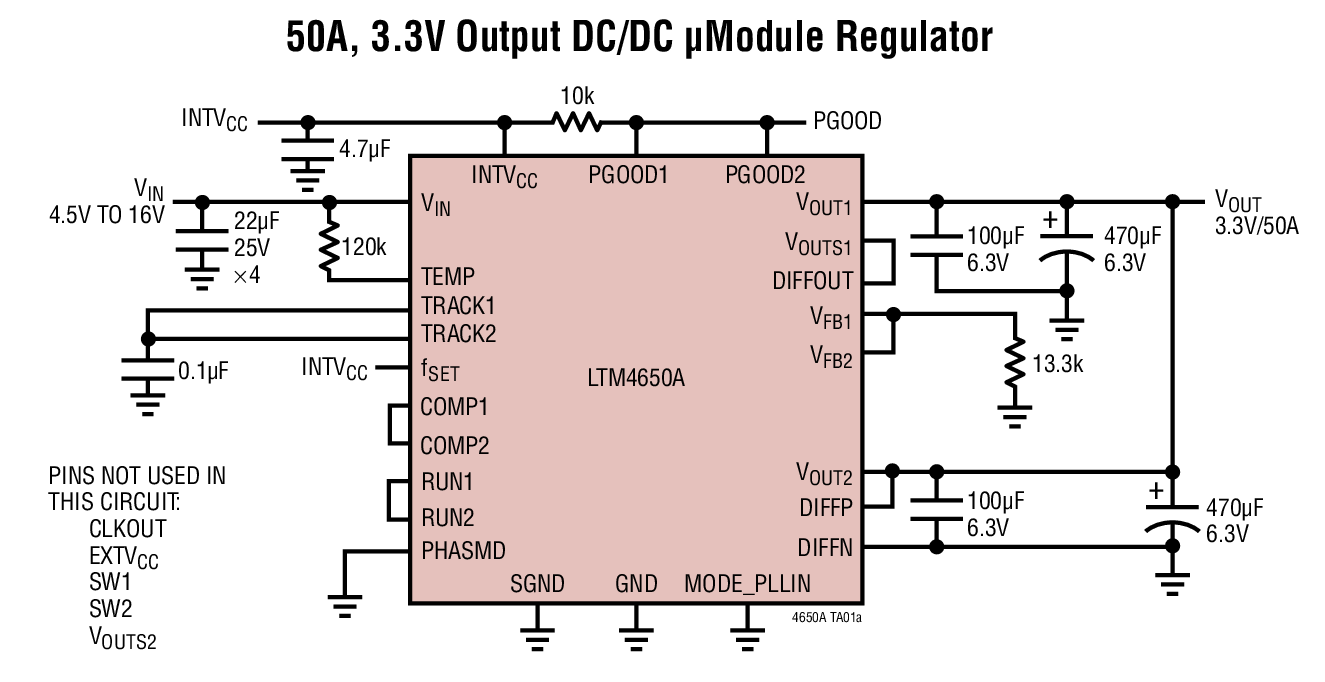

LTM4650Aは、デュアル25Aまたはシングル50A出力のスイッチング・モード降圧DC/DCμModule®（マイクロモジュール）レギュレータで、±1%の合計DC出力誤差を持っています。
スイッチング・コントローラ、パワーFET、インダクタ、および全ての周辺部品がパッケージに搭載されています。LTM4650Aは、4.5V ～16Vの入力電圧範囲で動作し、出力電圧の範囲が0.6V ～5.5Vの2つの出力をサポートしており、出力電圧は1本の外付け抵抗でそれぞれ設定されます。高効率設計により、出力ごとに最大25Aの連続電流を供給します。必要な入力コンデンサおよび出力コンデンサはわずか数個です。高速な内部制御ループ補償によって高速トランジェント応答を可能にし、FPGA、ASIC、およびプロセッサに給電する場合の出力容量を最小限に抑えます。
フォルト保護機能には、過電圧保護と過電流保護が含まれます。LTM4650Aは、16mm×16mm×5.01mmのBGAパッケージで供給されます。
LTM4650製品ファミリの選択表| VIN Range | VOUT Range | Compensation | DC VOUT Accuracy | |
| LTM4650 | 4.5V to 15V | 0.6V to 1.8V | Internal | 1.5% |
| LTM4650-1B | 4.5V to 15V | 0.6V to 1.8V | External | 1.5% |
| LTM4650-1A | 4.5V to 15V | 0.6V to 1.8V | External | 0.8% |
| LTM4650A | 4.5V to 16V | 0.6V to 5.5V | Internal | 1% |
| LTM4650A-1 | 4.5V to 16V | 0.6V to 5.5V | External | 1% |
アプリケーション
- 通信機器およびネットワーク機器
- ストレージ・カードおよびATCAカード
- 産業用機器
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

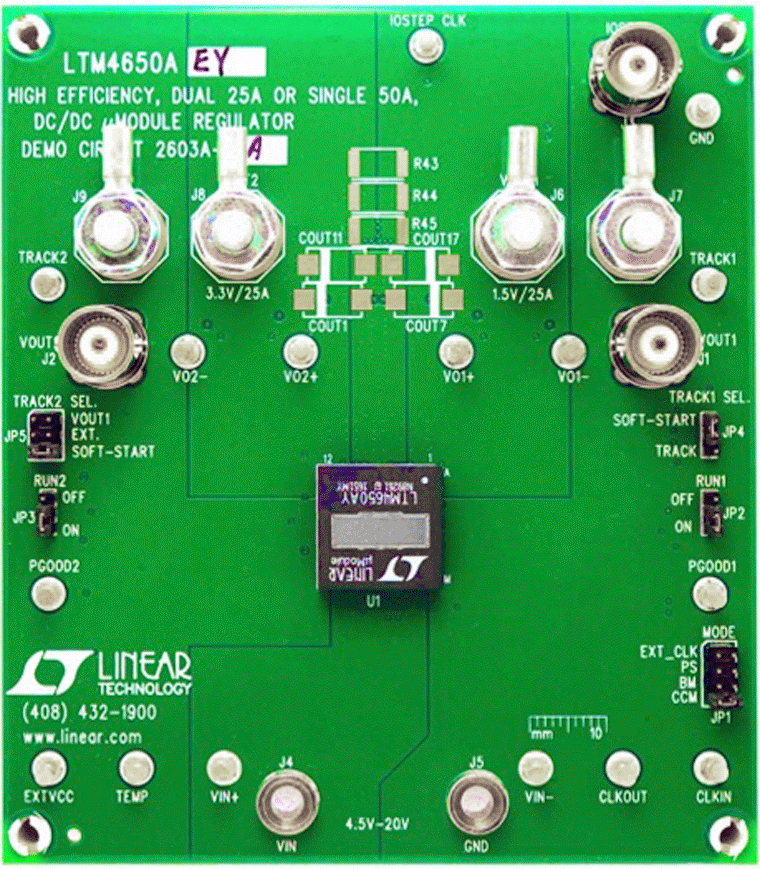

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTM4650
LTM4650-1
LTM4650A
LTM4650A-1
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTM4650
LTM4650-1
LTM4650A
LTM4650A-1
おすすめ製品
LTM4650A コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTM4650AEV#PBF | 材料宣誓書（MD） | 信頼性データ | 144-Lead LGA (16mm x 16mm x 4.41mm) | |
| LTM4650AEY#PBF | 材料宣誓書（MD） | 信頼性データ | 144-Lead BGA (16mm x 16mm x 5.01mm) | |
| LTM4650AIV#PBF | 材料宣誓書（MD） | 信頼性データ | 144-Lead LGA (16mm x 16mm x 4.41mm) | |
| LTM4650AIY | 材料宣誓書（MD） | 信頼性データ | 144-Lead BGA (16mm x 16mm x 5.01mm) | |
| LTM4650AIY#PBF | 材料宣誓書（MD） | 信頼性データ | 144-Lead BGA (16mm x 16mm x 5.01mm) | |
| ウェハ・ファブリケーション・データ |
