LTC4219

集積化された5A Hot Swap コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

12 2, 2010 ellipse 日本語

LTC4219: 集積化された5A Hot Swap コントローラ データシート

データシートご利用上の注意
PDFファイルを開く external-link 1.00M
Documentation すべてのドキュメントを表示
LTspice LTC4219 - Hot Swap Controllers Download 1.56 KB LTspice LTC4219 Demo Circuit - Single Channel 12V, 5A Hot Swap Controller Download 2.00KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$4.01
特長
  • 小さい実装面積
  • 33mΩのMOSFETとセンス抵抗を内蔵
  • 12Vまたは5Vのプリセット・バージョン
  • 調整可能な10% 精度の電流制限
  • 電流および温度モニタ出力
  • 過温度保護
  • フォールト通知前の電流制限時間をタイマで調整可能
  • パワーグッドおよびフォールト出力
  • 調整可能な突入電流制御
  • 16ピン5mm × 3mm DFN パッケージ
製品概要
show more Icon

LTC4219は、電源の入ったバックプレーンでの安全なボードの挿入/引抜きを可能にする、Hot Swap™アプリケーション向けの集積化されたソリューションです。このデバイスはHot Swapコントローラ、パワーMOSFET、電流センス抵抗を1個のパッケージに搭載するので、フォームファクタの小さいアプリケーションに適しています。

LTC4219は独立した突入電流制御機能と、フォールドバック電流制限付きの10%精度5.6A電流制限機能を備えています。電流制限スレッショルドは外部ピンを使用して動的に調整可能です。この他の特長として、グランド基準の電流検出を行うためにセンス抵抗の電圧を増幅する電流モニタ出力やMOSFET温度モニタ出力などがあります。また、熱制限とパワーグッド・モニタも行います。パワーグッド検出レベルとフォールドバック電流制限プロファイルは、5V (LTC4219-5) または12V (LTC4219-12)アプリケーション向けに内部でプリセットされています。


アプリケーション

  • RAID システム
  • サーバI/Oカード
  • 産業用機器
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LTC4219 - Hot Swap Controllers Download 1.56 KB LTspice LTC4219 Demo Circuit - Single Channel 12V, 5A Hot Swap Controller Download 2.00KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$4.01
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4219

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • 信頼性データ
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 10/22/2015
English

LTC4219: 5A Integrated Hot Swap Controller Data Sheet

PDFファイルを開く

redirect
271.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 12/02/2010
日本語

LTC4219: 集積化された5A Hot Swap コントローラ データシート

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 08/25/2010
English
DC1594A - Demo Manual redirect icon

493.00K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R536 Reliability Data redirect icon

49.04 K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4219CDHC-12#PBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4219CDHC-12#TRPBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4219CDHC-5#PBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4219CDHC-5#TRPBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4219IDHC-12#PBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4219IDHC-12#TRPBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4219IDHC-5#PBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4219IDHC-5#TRPBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

低電圧ホットスワップ・コントローラ2
LTC4232
popup image
Cart

新規設計に推奨

集積化された5A Hot Swapコントローラ

LTC4217
popup image
Cart

新規設計に推奨

集積化された2A Hot Swapコントローラ

製品モデル 製品ライフサイクル 詳細
LTC4232
popup image
Cart

新規設計に推奨

集積化された5A Hot Swapコントローラ

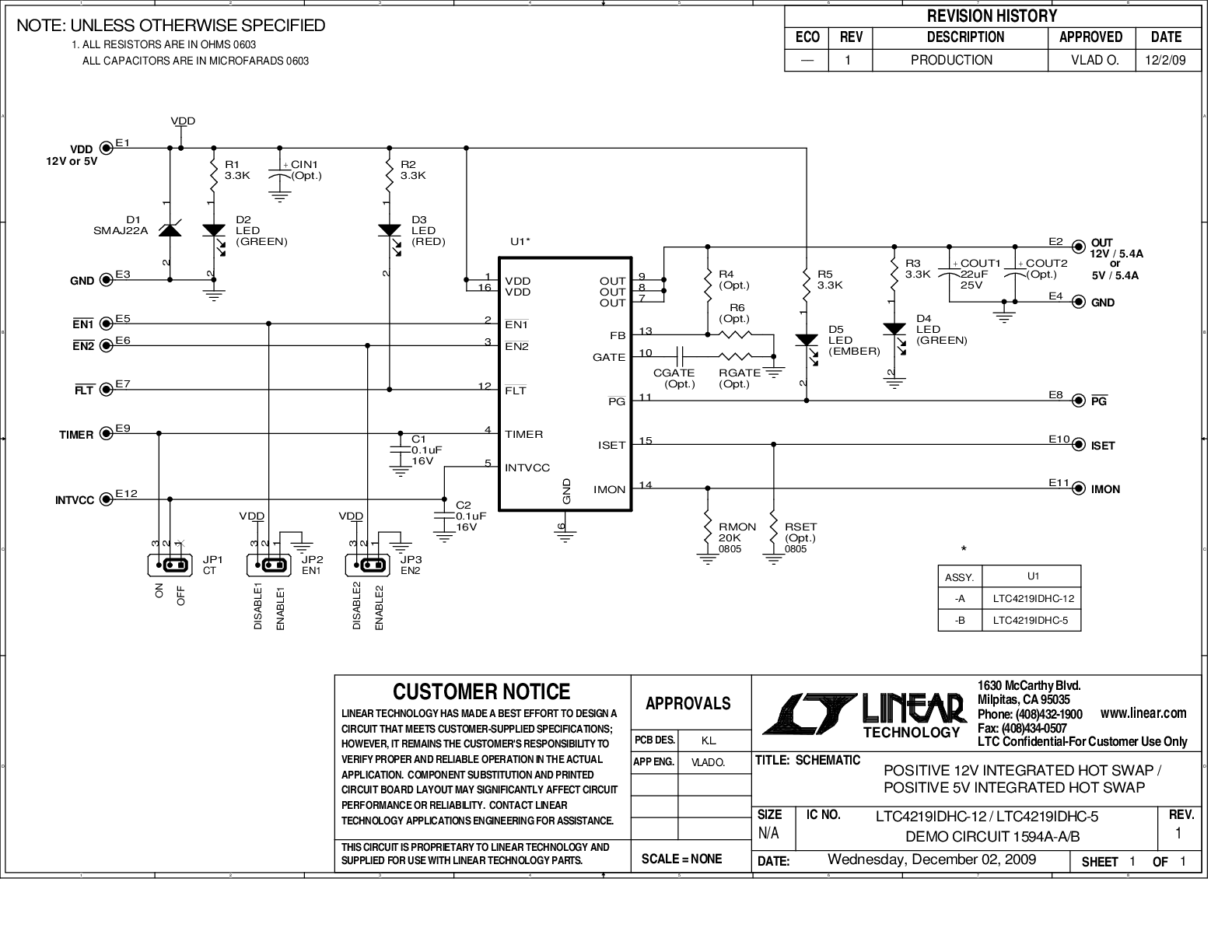

評価用キット 2

reference details image

DC1594A-A

LTC4219-12 | 12V, 5A Integrated Hot Swap Controller

reference details image

DC1594A-B

LTC4219-5 | 5V, 5A Integrated Hot Swap Controller

評価用キット2

evaluation kit item images

DC1594A-A

LTC4219-12 | 12V, 5A Integrated Hot Swap Controller
evaluation kit item images

DC1594A-B

LTC4219-5 | 5V, 5A Integrated Hot Swap Controller

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

spice tool Lt Spice

LTC4219 - Hot Swap Controllers Download

1.56 K

spice tool Lt Spice

LTC4219 Demo Circuit - Single Channel 12V, 5A Hot Swap Controller Download

2.00K
