特長
- DC出力電流：10A
- 入力電圧範囲：2.375V ～5.5V*
- 出力電圧範囲：0.6V ～5V
- 最大85°Cの周囲温度までヒートシンクまたは電流ディレーティング不要
- 全DC出力電圧誤差：最大±1.5%
- 電流分担によるマルチフェーズ動作
- リモート検出アンプ
- 内蔵温度モニタ
- 軽負荷時の効率を高めるため、パルス・スキップ・モード/Burst Mode®動作を選択可能
- ソフトスタート/ 電圧トラッキング
- 保護回路：出力過電圧および過電流フォールドバック
- 最大16VINの動作についてはLTM4649を参照
- 9mm×15mm×4.92mm BGAパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

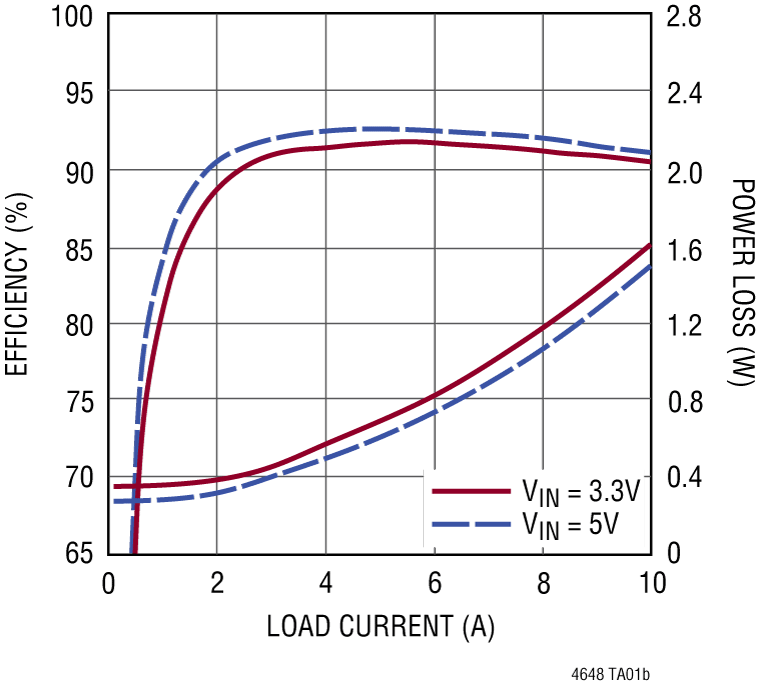

LTM4648は、10A、低入力電圧の降圧DC/DC μModule®（マイクロ・モジュール）レギュレータです。スイッチング・コントローラ、パワーFET、インダクタ、およびすべての支持部品がパッケージに搭載されています。LTM4648は、2.375V～5.5Vの入力電圧範囲で動作し、0.6V～5Vの出力電圧範囲をサポートしており、出力電圧は1本の外付け抵抗で設定されます。高効率設計により、最大10Aの連続電流を供給します。必要なのは入力と出力のバルク・コンデンサだけです。
高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。このデバイスは、周波数同期、プログラム可能なマルチフェーズ動作、出力電圧トラッキングによる電源レールのシーケンシングをサポートしています。
フォルト保護機能には、過電圧保護、過電流保護、およびサーマル・シャットダウンが含まれます。LTM4648は、9mm×15mm×4.92mmの小型BGAパッケージに収容され、SnPbまたはRoHS準拠の端子仕上げで提供されます。最大6VIN動作の場合は、LTM4649を参照してください。
アプリケーション
- 通信機器、ネットワーク機器、および産業用機器
- ポイントオブロード・レギュレーション
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM4648
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
ユーザ・ガイド
-
データシート
-
情報
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
347.53 K
ユーザ・ガイド
1
1.00M
情報
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTM4648EY#PBF |

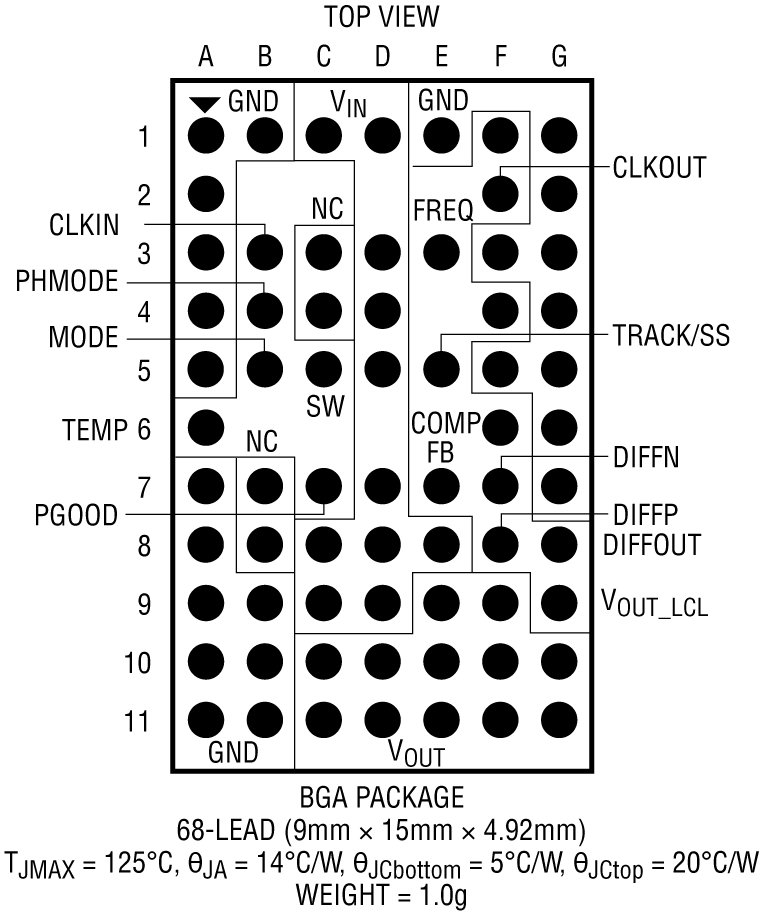

68-Lead BGA (15mm x 9mm x 4.92mm)
|
|
|
| LTM4648IY |
68-Lead BGA (15mm x 9mm x 4.92mm)
|
|
|
| LTM4648IY#PBF |
68-Lead BGA (15mm x 9mm x 4.92mm)
|
|
- LTM4648EY#PBF
- ピン／パッケージ図
-
68-Lead BGA (15mm x 9mm x 4.92mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM4648IY
- ピン／パッケージ図
-
68-Lead BGA (15mm x 9mm x 4.92mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM4648IY#PBF
- ピン／パッケージ図
-
68-Lead BGA (15mm x 9mm x 4.92mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 28, 2021
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTM4648EY#PBF
製造中
LTM4648IY
製造中
LTM4648IY#PBF
製造中
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4648EY#PBF
製造中
LTM4648IY
製造中
LTM4648IY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4648EY#PBF
製造中
LTM4648IY
製造中
LTM4648IY#PBF
製造中
2 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4648EY#PBF
製造中
LTM4648IY
製造中
LTM4648IY#PBF
製造中
11 20, 2019
- 19_0227
LTM4648, LTM4649 - MOSFET Supplier Material Change
LTM4648EY#PBF
製造中
LTM4648IY
製造中
LTM4648IY#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 28, 2021
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTM4648EY#PBF
製造中
LTM4648IY
製造中
LTM4648IY#PBF
製造中
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4648EY#PBF
製造中
LTM4648IY
製造中
LTM4648IY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4648EY#PBF
製造中
LTM4648IY
製造中
LTM4648IY#PBF
製造中
2 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4648EY#PBF
製造中
LTM4648IY
製造中
LTM4648IY#PBF
製造中
11 20, 2019
- 19_0227
LTM4648, LTM4649 - MOSFET Supplier Material Change
LTM4648EY#PBF
製造中
LTM4648IY
製造中
LTM4648IY#PBF
製造中
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
デジタル・パワー・システム・マネージメント（PSM）1 |
||||
|
新規設計に推奨 |
入力電流とエネルギーの 正確な測定を特長とする 4チャネルPMBusパワーシステム・マネージャ |
|||
評価用キット 1

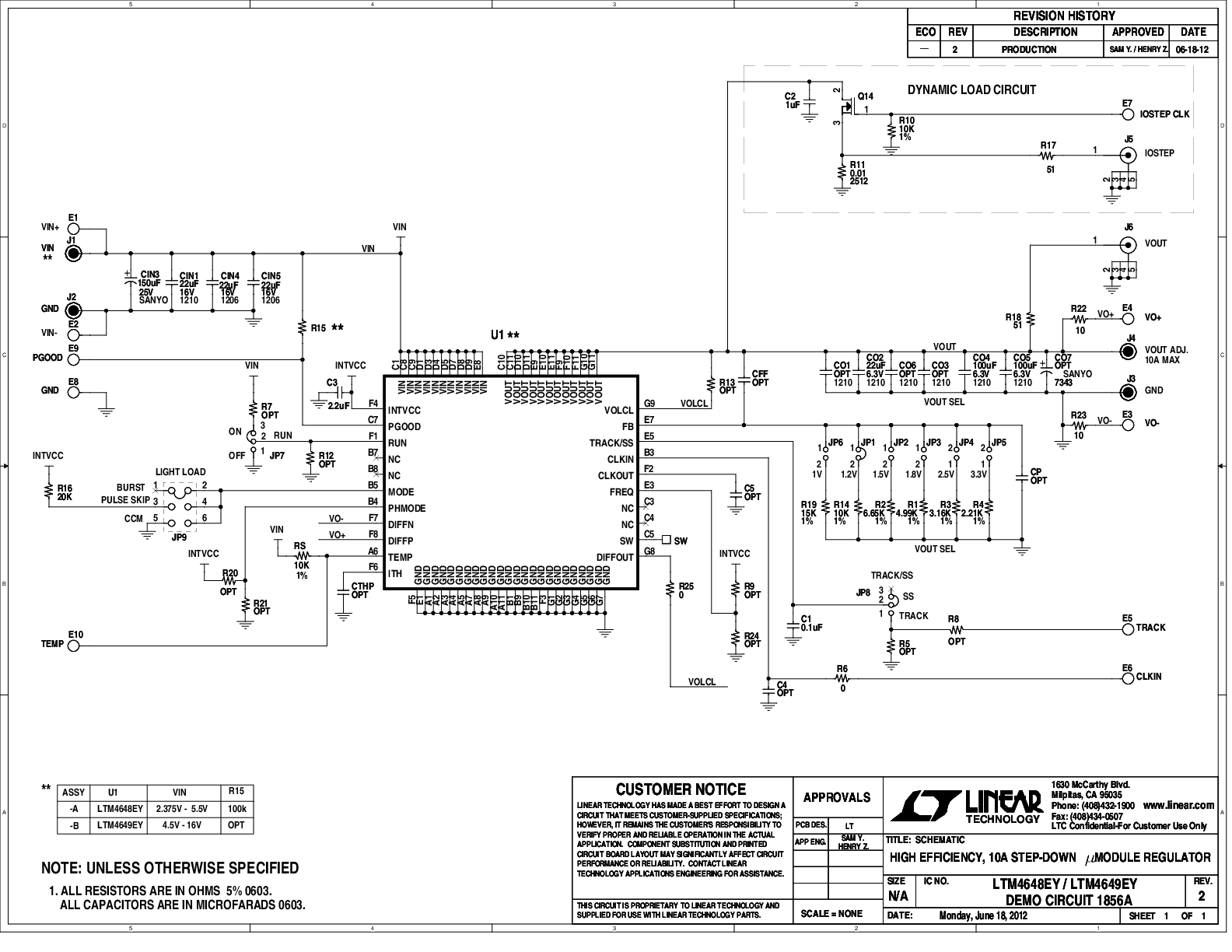

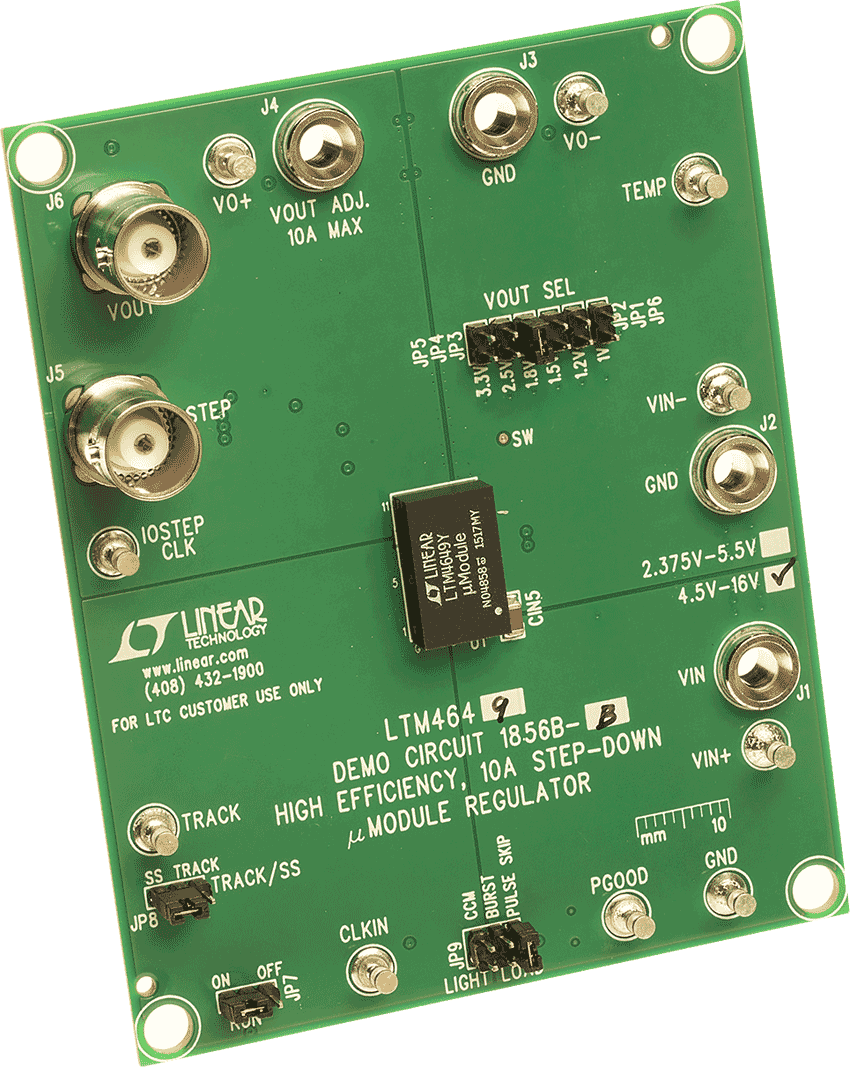

DC1856A-A
LTM4648EYデモ用ボード | 3.3V、10A降圧µModuleレギュレータ
製品の詳細
DC1856A-A：デモ用ボード
資料
ツールおよびシミュレーション 2
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
LTpowerCAD 1
